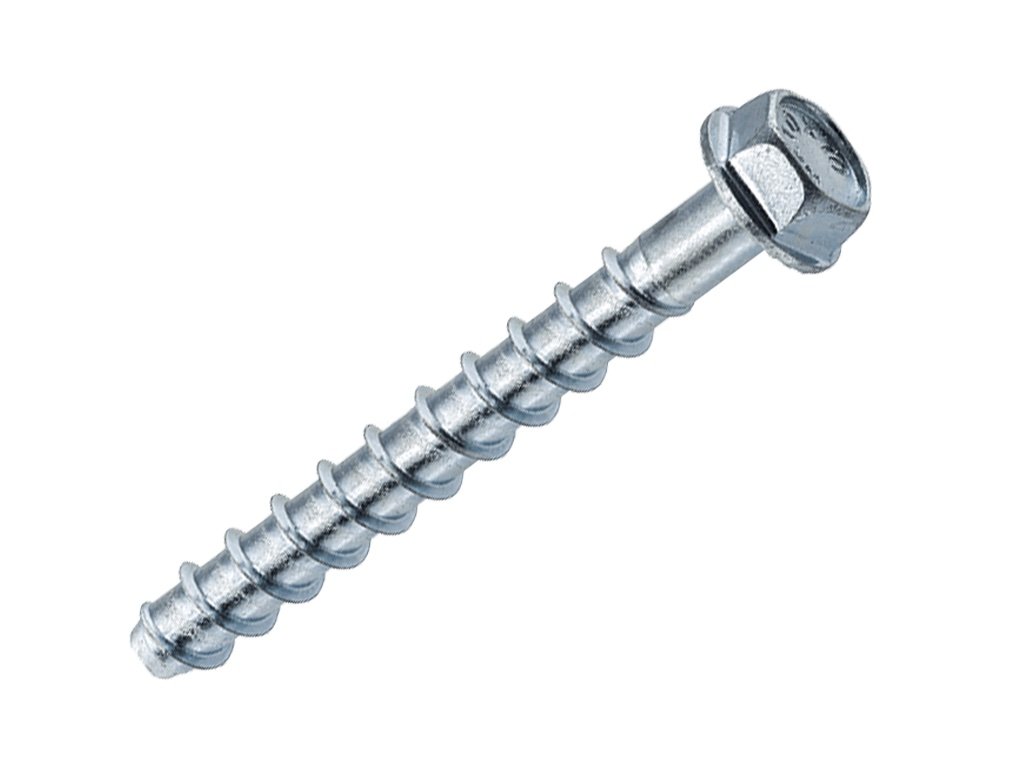

Šrouby do betonu Klimas WDBLS 6 × 80 mm · 1 ks
Klimas WDBLS 6 × 80 mm se šroubuje přímo do předvrtaného betonu. Závit se při montáži zařízne do stěny vrtu a integrovaná podložka přitlačí připevňovaný díl.
Pouze pro redundantní nenosné systémy. Spoj navrhněte tak, aby při selhání jednoho bodu převzala zatížení ostatní upevnění. Při jmenovité hloubce osazení 55 mm je přípustná tloušťka dílu 5–25 mm.

Technické údaje
Montážní hodnoty platí pro tento rozměr při jmenovité hloubce osazení 55 mm. Minimální rozteče a vzdálenosti od okraje použijte v návrhu spoje podle ETA.
Rozměry a provedení
| Jmenovitý průměr vrtu (D0) | 6 mm |
|---|---|
| Délka šroubu (L) | 80 mm |
| Vnější průměr závitu (D) | 7,5 mm |
| Velikost klíče (SW) | 10 mm |
| Materiál a povrch | Uhlíková ocel s galvanickým zinkem |
| Provedení hlavy | šestihranná hlava s integrovanou podložkou |
Osazení při jmenovité hloubce
| Jmenovitá hloubka osazení (hnom) | 55 mm |
|---|---|
| Účinná kotevní hloubka (hef) | 42,6 mm |
| Min. hloubka vrtu (h0) | 65 mm |
| Max. průměr otvoru v upevňovaném dílu (df) | 9 mm |
| Min. tloušťka upevňovaného dílu (tfix,min) | 5 mm |
| Max. tloušťka upevňovaného dílu (tfix) | 25 mm |
| Utahovací moment (Tinst) | 20 N·m |
Minimální rozměry podkladu
| Min. tloušťka betonu (hmin) | 100 mm |
|---|---|
| Min. rozteč kotev (smin) | 40 mm |
| Min. vzdálenost od okraje (cmin) | 40 mm |
Prodejní balení
| Prodejní balení | Prodej po 1 ks |
|---|
Proč si vybrat WDBLS

Přímý závitový spoj
Závit se zachytí přímo v betonu. Spoj se osazuje bez rozpěrného pouzdra a kotevní malty, takže při montáži odpadá doba jejího vytvrzování.

Šestihran a dosedací plocha
Na šestihran nasaďte klíč SW 10. Integrovaná podložková plocha po dotažení přitlačí díl a její dosednutí můžete zkontrolovat.

Zinkový povlak pro interiér
Galvanický zinek chrání povrch uhlíkové oceli. Pro toto pozinkované provedení uvádí ETA suché vnitřní prostředí.
Použití a správný výběr
Vhodné použití
- Nenosné lišty a profily – Připevnění nenosných lišt a profilů s více navrženými kotevními body.
- Vícebodové upevnění – Upevnění nenosných prvků v soustavě, která při selhání jednoho bodu přenese zatížení na ostatní kotvy.
Při výběru zohledněte
- U tohoto rozměru dodržte tloušťku upevňovaného dílu 5–25 mm.
- Pozinkované provedení pro suchý interiér. Kotvení posuďte podle zatížení, tloušťky betonu, roztečí a vzdálenosti od okrajů.
- Při požárním požadavku vycházejte z návrhu spoje a příslušných tabulek ETA.
Při změně délky porovnejte WDBLS 6 × 60 mm a přípustnou tloušťku dílu.
Stejný rozměr je dostupný také jako karton 4 × 100 ks nebo krabička 100 ks.
- Hutný beton C20/25 až C50/60 s trhlinami i bez nich, vyztužený i nevyztužený.
Montáž krok za krokem
Připravte vrt
Vyznačte polohu podle návrhu a vrtejte s příklepem kolmo k betonu. Použijte vrták Ø 6 mm a dodržte hloubku vrtu alespoň 65 mm. Chraňte výztuž.

Vyčistěte otvor
Otvor nejméně třikrát vyčistěte kartáčem SCF a nejméně třikrát vyfoukněte pumpou PCF.

Dotáhněte a zkontrolujte
Šroub zašroubujte přes díl do připraveného vrtu. Nasaďte klíč SW 10 a momentovým klíčem dotáhněte na 20 N·m. Podložková plocha musí celá dosednout a hlava má zůstat bez poškození.

Otázky, které pomohou při výběru
Proč se liší průměr vrtu a závitu?
Vrt má průměr 6 mm. Závit s vnějším průměrem 7,5 mm se při montáži zařízne do stěny otvoru.
Jak silný díl mohu připevnit?
Přípustná tloušťka je 5–25 mm při jmenovité hloubce osazení 55 mm.
Jaký klíč a moment použít?
Použijte nástrčný klíč SW 10. Utahovací moment pro uvedené osazení je 20 N·m.
Kam patří pozinkované provedení?
Pro tuto ocel se zinkovým povlakem uvádí ETA suché vnitřní prostředí.
Kolik kusů dostanu?
Prodej po 1 ks.
