Hmoždinky přenášejí zatížení z vrutu do zdi, ať už jde o hmoždinky do betonu, cihly nebo sádrokartonu. Vybírají se proto podle podkladu, ne podle toho, co zbylo v dílně. V tomto návodu ukážeme, jak rozpoznat plný, dutý a deskový podklad a které hmoždinky do něj patří. Dozvíte se také, jakým vrtákem a jak hluboko vrtat a jaký vrut zvolit.
Znáte to z praxe. Police v duté cihle se po roce uvolní a držák televize v sádrokartonu „vyskočí“ i s kusem desky. Hmoždinka v Ytongu se při dotahování protočí. Ve všech třech případech byla příčina stejná. Hmoždinka neseděla k podkladu.
Návod je určen montážníkům, řemeslníkům, realizačním firmám a náročným kutilům. Průměr vrtáku, hloubka vrtu nebo délka vrutu vypadají jako drobnosti, ale právě na nich se ukáže rozdíl v kvalitě práce. Držte se jich při každém kotvení. Oceníte to doma i u zákazníka, když police nebo konzole drží po letech stejně jako v den montáže.
- Nejdřív podklad: plný, dutý, nebo deskový?Typ podkladu
- Jak hmoždinky drží: třením, tvarem nebo lepenímJak hmoždinky drží
- Které hmoždinky do které zdi: přehled podle podkladuPřehled podle zdi
- Hmoždinky do sádrokartonu: Molly, Driva, GKW a sklopné kotvySádrokarton
- Hmoždinky do dutých cihel a do Ytongu: které v nich opravdu držíDuté cihly a Ytong
- Hmoždinky do betonu a panelu: natloukací, rámové a průvlakové kotvyBeton a panel
- Chemická kotva: kdy po ní sáhnout?Chemická kotva
- Jak vybrat hmoždinku: vrták, hloubka vrtu a délka vrutuVrták, vrt a vrut
- Hmoždinky do polystyrenu a zateplené fasádyPolystyren a fasáda
- 8 nejčastějších chyb při kotvení8 nejčastějších chyb
- Časté otázkyČasté otázky
- Hmoždinky a kotvy v naší nabídceNaše nabídka
Hmoždinky se vybírají ve třech krocích: podklad, typ hmoždinky, vrut. Do betonu a plné cihly patří rozpěrné a natloukací hmoždinky nebo průvlakové kotvy, do dutých cihel uzlovací hmoždinky. Do Ytongu patří kovové hmoždinky KMG a do sádrokartonu Molly, Driva nebo sklopné kotvy. Vrták má stejný průměr jako hmoždinka, otvor je o 10 mm hlubší než kotevní hloubka a délka vrutu je tloušťka prvku plus délka hmoždinky.
- Duté cihly a pórobeton se vrtají bez příklepu, jinak se rozbijí žebra a nosnost klesne
- Sádrokarton 12,5 mm: Molly M4 má návrhovou únosnost 0,18 kN, M6 až 0,43 kN, sklopná kotva M5 0,72 kN
- Uzlovací hmoždinka SFXP 8 × 40 unese v duté cihle 0,6 kN a v plné cihle 0,75 kN (charakteristická hodnota)
- Těžké a bezpečnostní kotvení v betonu: průvlakové kotvy LE-ZN nebo chemická kotva, v duté cihle chemická kotva se sítkem
- Zateplená fasáda: lehké prvky do 5 kg drží spirálové hmoždinky do polystyrenu, těžší se kotví přes izolaci do zdiva
01 / PODKLADNejdřív podklad: plný, dutý, nebo deskový?
Hmoždinky rozdělujeme podle toho, do čeho je kotvíme, ne podle tvaru. Z pohledu kotvení rozlišujeme plné podklady (beton, plná pálená a vápenopísková cihla) a duté (děrované cihly jako Porotherm nebo Heluz, dutinové tvárnice). Samostatnou skupinu tvoří pórobeton (Ytong, Porfix) a deskové materiály (sádrokarton, cementovláknité desky). Stejná hmoždinka má v každém z nich jinou nosnost, nebo v něm nedrží vůbec.
Podklad poznáte za pár sekund při zkušebním vrtu malým vrtákem. Podle něj vyberete hmoždinky do zdi bez hádání. Šedý těžký prach a pomalý postup znamenají beton. Červený prach je pálená cihla; když vrták po prvních centimetrech náhle „propadne“, jde o dutou cihlu. Bílý lehký prach a vrtání téměř bez odporu ukazují na pórobeton. Sádrokarton prozradí dutý zvuk při poklepu a bílý sádrový prach.
V panelovém domě počítejte u nosných stěn se železobetonem. Hmoždinky do panelu se proto vybírají stejně jako hmoždinky do betonu. Když vrták narazí na výztuž, posuňte otvor o pár centimetrů vedle.
- Beton, panel, plná cihla: těžký šedý nebo červený prach, rovnoměrný odpor, vrtat s příklepem
- Dutá cihla, tvárnice: střídání odporu a propadnutí vrtáku, vrtat bez příklepu
- Pórobeton (Ytong): bílý jemný prach, měkký podklad s malým odporem, vrtat bez příklepu
- Sádrokarton: dutý zvuk, deska 12,5 mm nebo 2 × 12,5 mm, za ní dutina nebo izolace
- Zateplená fasáda: polystyren nebo minerální vata na nosném zdivu, těžší prvky se kotví přes izolaci do zdiva
02 / PRINCIPJak hmoždinky drží: třením, tvarem nebo lepením
Každá hmoždinka drží ve zdi jedním ze tří principů. Rozpěrné hmoždinky se v plném podkladu roztáhnou a drží třením o stěny otvoru. Uzlovací hmoždinky a kotvy do sádrokartonu drží tvarem, tedy uzlem nebo rozevřenými rameny za deskou nebo žebrem cihly. Chemické kotvy drží lepením, pryskyřice spojí tyč s podkladem po celé délce otvoru.
Univerzální hmoždinky KPU a SFX zvládnou oba první principy. V betonu nebo plné cihle se rozepřou, v dutině a v sádrokartonu drží tvarem; uzlovací SFX se v dutině sváže do uzlu. Proto jsou na běžnou montáž polic, lišt a držáků bezpečnou volbou, když podklad přesně neznáte. Na těžké prvky ale sáhněte po hmoždince určené přímo pro daný podklad. Uzlovací hmoždinku SFX podrobně popisuje článek Univerzální hmoždinky pro všechny typy podkladů.
03 / PŘEHLEDKteré hmoždinky do které zdi: přehled podle podkladu
Tabulka shrnuje, které hmoždinky z naší nabídky patří do jednotlivých podkladů, jakým vrtákem se vrtá a na co si dát pozor. Nosnost závisí na průměru a podkladu, proto ji uvádíme v dalších kapitolách u konkrétních typů.
| Podklad | Vhodné hmoždinky | Vrták a vrtání | Na co si dát pozor |
|---|---|---|---|
| Beton, železobetonový panel | Rozpěrné KPU, natloukací SM a kovové SMM, rámové KPR, průvlakové kotvy LE-ZN, šrouby do betonu, chemická kotva | Ø = průměr hmoždinky, s příklepem | otvor o 10 mm hlubší, vyčistit od prachu; průvlakové kotvy jen do betonu bez trhlin |
| Plná pálená a vápenopísková cihla | KPU, SFX/SFXP, SM, KPR | Ø = průměr hmoždinky, s příklepem | kotvit do cihly, ne do spáry s maltou |
| Dutá cihla (Porotherm, Heluz), dutinová tvárnice | Uzlovací SFX/SFXP, KPU, rámové KPR, chemická kotva se sítkem TSN | Ø = průměr hmoždinky, bez příklepu | příklep rozbije žebra; délka hmoždinky tak, aby rozpěrná zóna seděla v žebru nebo se svázala v dutině |
| Pórobeton (Ytong, Porfix) | Kovové KMG, uzlovací SFXP, natloukací SM (kategorie použití E) | Ø = průměr hmoždinky, bez příklepu | nízká únosnost běžných hmoždinek, na těžké prvky KMG 8 × 60 nebo 10 × 60 |
| Sádrokarton 12,5 / 2 × 12,5 mm | Molly MOL, Driva DRZN, plastové GKW, sklopné kotvy M, uzlovací SFX | Molly Ø 7 / 9 / 11, GKW Ø 10, sklopná Ø 14 / 16; Driva bez vrtání; vrták do dřeva nebo kovu | těžké prvky kotvit do profilů CD/UW nebo do nosné zdi za deskou |
| Zateplená fasáda, kotvení izolace | Fasádní talířové hmoždinky WKTHERM 8 | Ø 8 mm, hloubka podle délky hmoždinky | délka = tloušťka izolace + lepidlo a omítka + kotevní hloubka 25 mm |
| Polystyren na fasádě, lehké prvky | Spirálové hmoždinky do polystyrenu WK-DS | šroubují se do izolace bitem TX 30 | nejvýše 5 kg na jednu hmoždinku, ne na markýzy a žaluzie |
KPU 8 × 50 mm, univerzálníPolyamid, vrut Ø 4 až 5 mm, vrták Ø 8, beton, cihla, dutá cihla, sádrokarton · 300 ks382 Kč1,27 Kč / ksZobrazit
SFXP 10 × 50 mm s vrutem 6 × 60Uzlovací, dutá cihla, pórobeton, sádrokarton i beton · 50 ks178 Kč3,56 Kč / ksZobrazit
SM 6 × 40 mm, natloukacíBeton, plná cihla, vrták Ø 6, kotevní hloubka 28 mm · 200 ks125 Kč0,62 Kč / ksZobrazit
KNX 8 × 50 mm, nylonováKlasická rozpěrná, vrut Ø 4 až 6 mm, vrták Ø 8, hloubka vrtu min. 60 mm · 400 ks537 Kč1,34 Kč / ksZobrazit04 / SÁDROKARTONHmoždinky do sádrokartonu: Molly, Driva, GKW a sklopné kotvy
Hmoždinky do sádrokartonu drží tvarem za deskou, proto o nosnosti rozhoduje tloušťka desky a plocha, o kterou se hmoždinka opře. Do jednoduché desky 12,5 mm patří kovové hmoždinky Molly, Driva nebo plastové GKW, na těžší prvky sklopné kotvy. Těžké skříňky a držáky televizí kotvěte do profilů nebo do nosné zdi za deskou.
Kolik kg unese hmoždinka do sádrokartonu?
Hodnoty v tabulce už mají započítanou bezpečnostní rezervu, při montáži se na ně můžete spolehnout. Platí pro jednu hmoždinku v desce 12,5 mm při tahu kolmo od desky. Pro představu: 0,1 kN je přibližně 10 kg.
| Hmoždinka | Vrták | Unese bezpečně | Poznámka |
|---|---|---|---|
| Molly M4 | Ø 7 mm | 0,18 kN ≈ 18 kg | délky pro desky 2 až 39 mm |
| Molly M5 | Ø 9 mm | 0,35 kN ≈ 35 kg | délky pro desky 6 až 45 mm |
| Molly M6 | Ø 11 mm | 0,43 kN ≈ 43 kg | nejsilnější z řady Molly |
| Driva DRZN-29 | bez vrtání | 0,15 kN ≈ 15 kg | vrut 4 až 4,5 × 30 mm |
| GKW 10 × 50 | Ø 10 mm | 0,17 kN ≈ 17 kg | s vrutem 3,5 × 60, i do duté cihly |
| Sklopná kotva M4 / M5 | Ø 14 / 16 mm | 0,54 / 0,72 kN ≈ 54 / 72 kg | deska do 57 mm, ne do podlahy |
Hmoždinky do sádrokartonu s vysokou nosností jsou tedy Molly M6 a sklopné kotvy. Kovová Driva a plastová GKW stačí na lehké prvky, například obrazy, hodiny nebo lišty.
Molly se nejdřív rozevře, teprve potom nese. Kovové Molly se osazují kleštěmi HT, akumulátorovým nebo ručním šroubovákem: ramena se rozevřou za deskou a teprve potom se do kotvy šroubuje předmět. Ostré výstupky na límci brání protočení pouzdra v desce. Při větším počtu kotev jsou kleště rychlejší a rozevřou ramena rovnoměrně. Do sádrokartonu vrtejte vrtákem do dřeva nebo kovu, abyste nepoškodili strukturu desky.
Molly M5 × 45 mm, kovováSádrokarton 6–12 mm, šroub M5, návrhová únosnost 0,35 kN · 100 ks768 Kč7,68 Kč / ksZobrazit

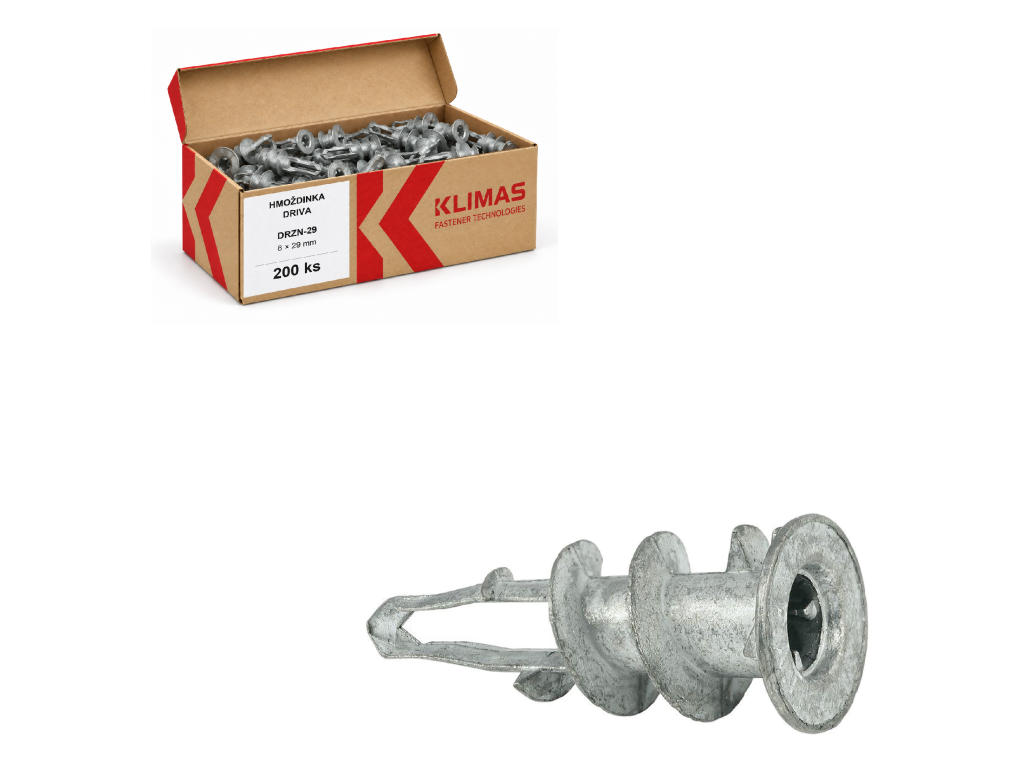

Driva DRZN 8 × 29 mm, Zn-AlBez vrtání, vrut 4–4,5 × 30, návrhová únosnost 0,15 kN · 200 ks1 287 Kč6,43 Kč / ksZobrazit
Sklopná kotva M4 × 75 mmOtvor Ø 14, deska do 42 mm, návrhová únosnost 0,54 kN · 50 ks587 Kč11,7 Kč / ksZobrazit
GKW 10 × 50 mm s vrutem 3,5 × 60Plastová rozpěrná, nylon, otvor Ø 10, PZ 2, lehké upevnění v sádrokartonu · 100 ks152 Kč1,52 Kč / ksZobrazit
Osazovací kleště HT na hmoždinky Molly
Nástroj určený přímo k osazování hmoždinek Molly. Jedno stisknutí rozevře ramena za deskou rovnoměrně, bez protáčení a bez vylomeného sádrokartonu kolem otvoru.
- Pro všechny Molly v nabídce: M4, M5 i M6
- Stejný výsledek u první i sté kotvy za den
- Ramena se za deskou rozevřou naplno
05 / DUTÉ CIHLY A YTONGHmoždinky do dutých cihel a do Ytongu: které v nich opravdu drží
Duté cihly a pórobeton jsou dva podklady, ve kterých hmoždinky selhávají nejčastěji. Příčinou je příklep. Děrované cihly, dutinové tvárnice i pórobeton se vrtají bez příklepu. Příklep rozbíjí tenká žebra cihly a drolí pórobeton, otvor je pak větší než hmoždinka a rozpěrná zóna nemá o co držet.

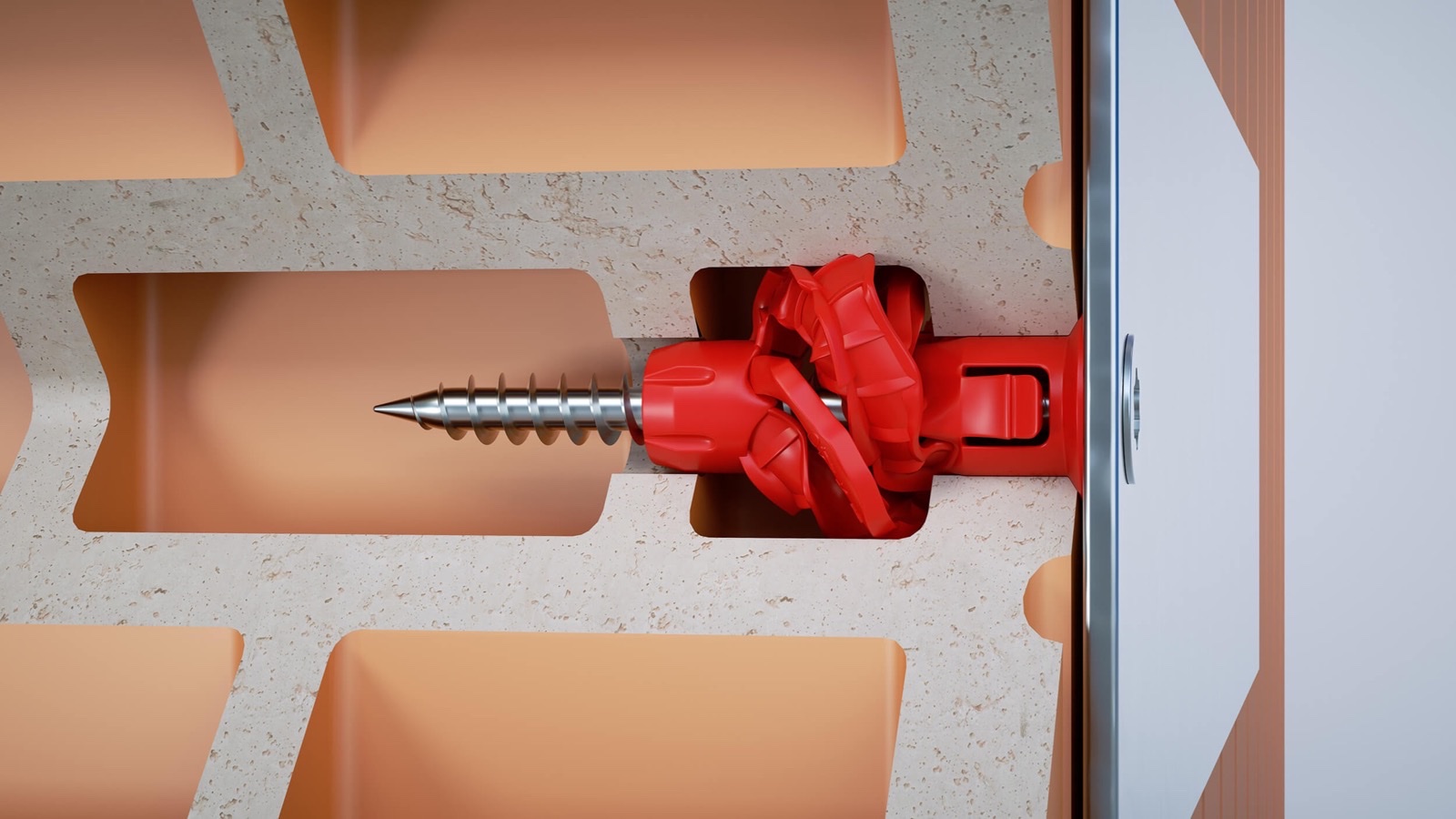

Hmoždinky do dutých cihel jsou uzlovací hmoždinky SFX a SFXP. V žebru se rozepřou a v dutině se svážou do uzlu. Hmoždinky do Ytongu a dalšího pórobetonu jsou kovové hmoždinky KMG, jejich zuby se zaříznou do měkkého materiálu. Graf ukazuje, jak drží uzlovací hmoždinka SFXP 8 × 40 v jednotlivých podkladech.
Co z toho plyne: uzlovací hmoždinka je správná volba do duté cihly, plné cihly a pórobetonu. V betonu drží slaběji, tam sáhněte po natloukací SM nebo rámové KPR. Na těžké prvky v pórobetonu použijte kovové KMG.
KMG 8 × 60 mm do pórobetonuOcel, vrták Ø 8 bez příklepu, hloubka vrtu 70 mm, návrhová únosnost 0,44 až 1,39 kN · 50 ks265 Kč5,30 Kč / ksZobrazit
Uzlovací hmoždinky 10 × 50 mmPolyamid, vrut Ø 6 mm, délka vrutu min. 60 mm, dutá cihla a pórobeton · 100 ks183 Kč1,83 Kč / ksZobrazit
SFXK 10 × 50 mm s vrutem 6 × 60Uzlovací, šestihranná hlava SW 10, dutá i plná cihla, beton, sádrokarton · 25 ks85 Kč3,40 Kč / ksZobrazit
Uzlovací s hákem SFXC 8 × 40 mmKruhový hák 4,5 × 83 mm, vrták Ø 8, dutá cihla, pórobeton i plný podklad · 25 ks300 Kč12,0 Kč / ksZobrazit06 / BETON A PANELHmoždinky do betonu a panelu: natloukací, rámové a průvlakové kotvy
Hmoždinky do betonu vybírejte podle toho, jakou zátěž mají udržet. Na lehké prvky, například soklové lišty a dřevěné prvky, stačí natloukací hmoždinky SM. Okenní a dveřní rámy, zábradlí nebo regály kotvěte rámovými hmoždinkami KPR. Ocelové konstrukce a všechno, na čem závisí bezpečnost, patří na průvlakové kotvy LE-ZN nebo na chemickou kotvu.
Kotvy do betonu nemusí být jen rozpěrné. Šrouby do betonu se šroubují přímo do vyvrtaného otvoru, bez hmoždinky, a zatížit se dají hned po montáži.
Průvlakové kotvy LE-ZN: vrták, hloubka a utahovací moment
Průvlaková kotva, které se říká také klínová nebo svorníková, se zatluče do otvoru a dotáhne maticí předepsaným momentem. Kužel přitom roztáhne objímku o stěny otvoru. Je určena do betonu bez trhlin. Hodnoty v tabulce platí pro pozinkovanou průvlakovou kotvu Klimas LE-ZN, kterou máme v nabídce v průměrech M8 až M16. Poslední sloupec ukazuje, kolik jedna kotva bezpečně unese v tahu v betonu bez trhlin C20/25 až C50/60.
| Průvlaková kotva LE-ZN | Vrták | Kotevní hloubka | Hloubka vrtu | Utahovací moment | Unese bezpečně (tah) |
|---|---|---|---|---|---|
| M8 | 8 mm | 40 mm | alespoň 52 mm | 20 Nm | 8,3 kN ≈ 830 kg |
| M10 | 10 mm | 60 mm | alespoň 74 mm | 30 Nm | 15,2 kN ≈ 1 520 kg |
| M12 | 12 mm | 70 mm | alespoň 88 mm | 50 Nm | 19,2 kN ≈ 1 920 kg |
| M16 | 16 mm | 85 mm | alespoň 106 mm | 100 Nm | 25,7 kN ≈ 2 570 kg |
KPR FAST 10 × 100 mm, rámováSe šroubem TX 40 / SW 13, beton, plná i dutá cihla, zárubně a rámy · 50 ks522 Kč10,4 Kč / ksZobrazit
Průvlaková kotva LE-ZN 10 × 95 mmBeton bez trhlin, vrták Ø 10, kotevní hloubka 60 mm, utahovací moment 30 Nm · 1 ks15 Kč/ ksZobrazit
Šrouby do betonu 10 × 100 mmBez hmoždinky, přímo do vyvrtaného otvoru, šestihranná hlava SW 17 · 50 ks1 739 Kč34,8 Kč / ksZobrazit
SMM 6 × 40 mm, kovová natloukacíTělo ze slitiny Zn-Al, ocelový hřeb 3,8 × 48, vrták Ø 6, plné podklady · 100 ks605 Kč6,05 Kč / ksZobrazit07 / CHEMICKÁ KOTVAChemická kotva: kdy po ní sáhnout?

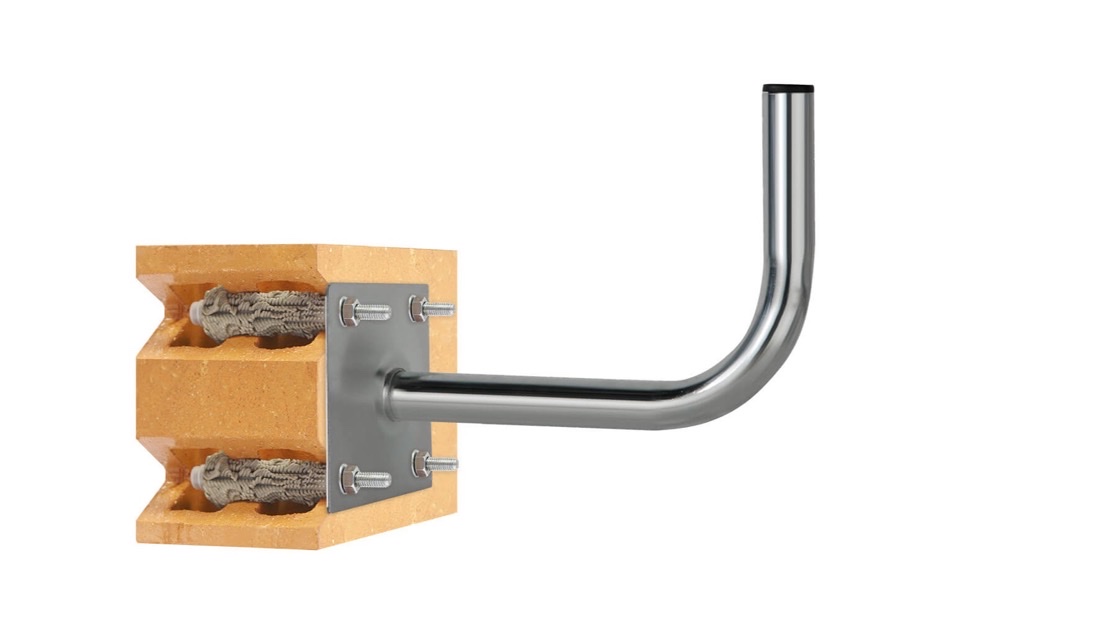

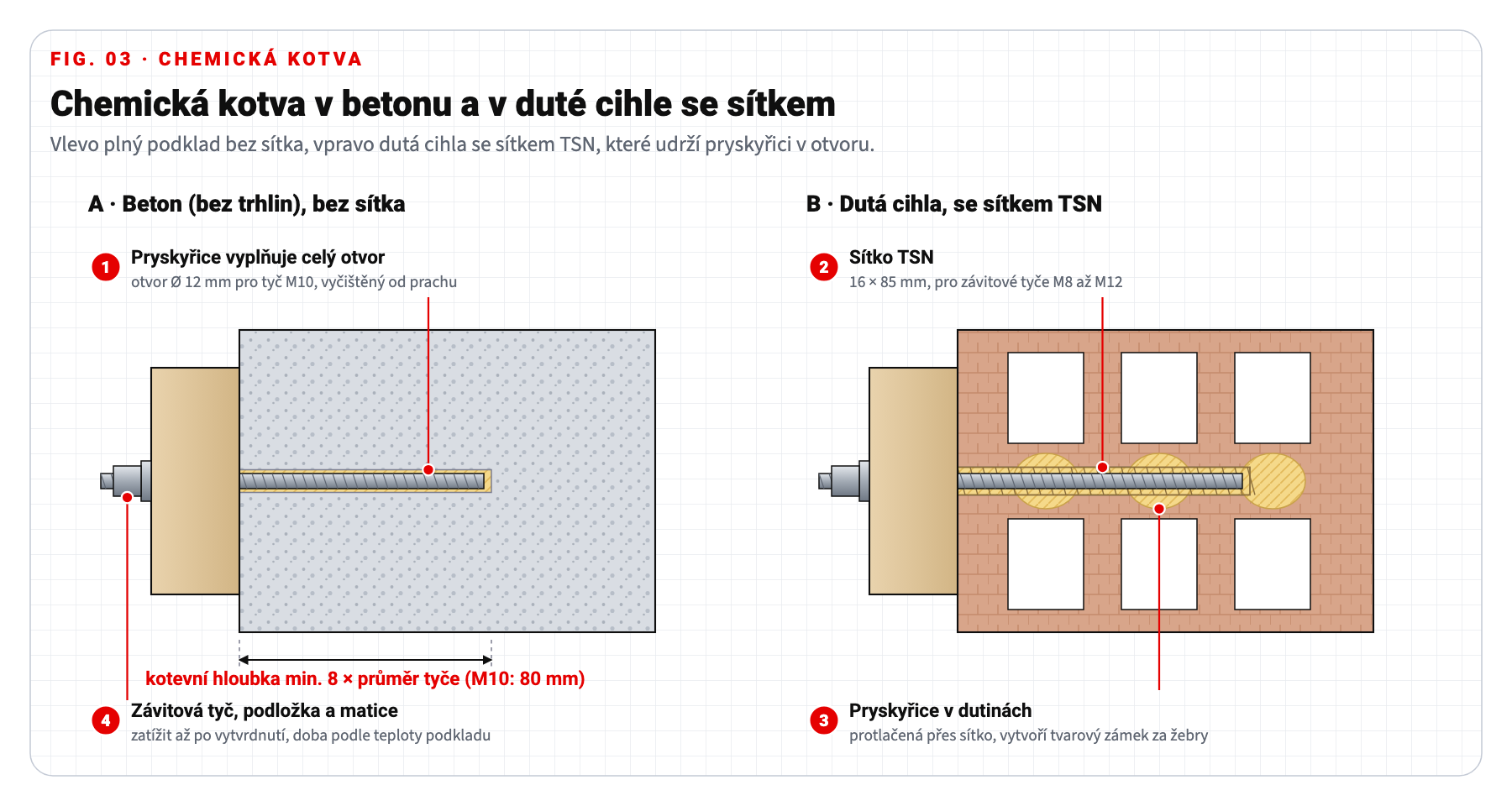

Chemická kotva nahrazuje hmoždinky tam, kde potřebujete vysokou nosnost, kotvení blízko hrany nebo spolehlivé kotvení v duté cihle. Pryskyřice vyplní otvor a spojí závitovou tyč s podkladem bez rozpěrné síly. Proto nevytváří v podkladu soustředěné napětí a dá se použít i blízko okraje a s malou roztečí.
Polyesterová chemická kotva z naší nabídky je určena do betonu bez trhlin a se sítkem i do duté cihly. Kotví se do ní závitová tyč zkrácená na potřebnou délku. Minimální kotevní hloubka v betonu je 8 × průměr tyče, tedy 80 mm pro M10 ve vrtu Ø 12 mm. Návrhová únosnost v tahu pro tyč M10 při této hloubce je 11 kN, při hloubce 10 × d 13,5 kN. Kotva vytvrzuje podle teploty podkladu. Zatižte ji až po úplném vytvrdnutí.
Chemická kotva polyesterová 300 mlBeton a zdivo, suchý i mokrý podklad, dva směšovače v balení · 1 kartuše238 Kč/ kartušeZobrazit
Sítko TSN 16 × 85 mmNylon, pro závitové tyče M8 až M12, dutá cihla a tvárnice · 20 ks117 Kč5,85 Kč / ksZobrazit
Vrták do betonu SDS-Plus 10 × 160Na hmoždinky a kotvy Ø 10, v nabídce i Ø 5 a 8 mm a sada 5 až 12 mm · 1 ks98 Kč/ ksZobrazit
Závitová tyč M10 × 1000 mmPevnost 8.8, DIN 975, galvanicky pozinkovaná, zkracuje se na potřebnou délku · 1 ks61 Kč/ ksZobrazit08 / VÝBĚRJak vybrat hmoždinku: vrták, hloubka vrtu a délka vrutu

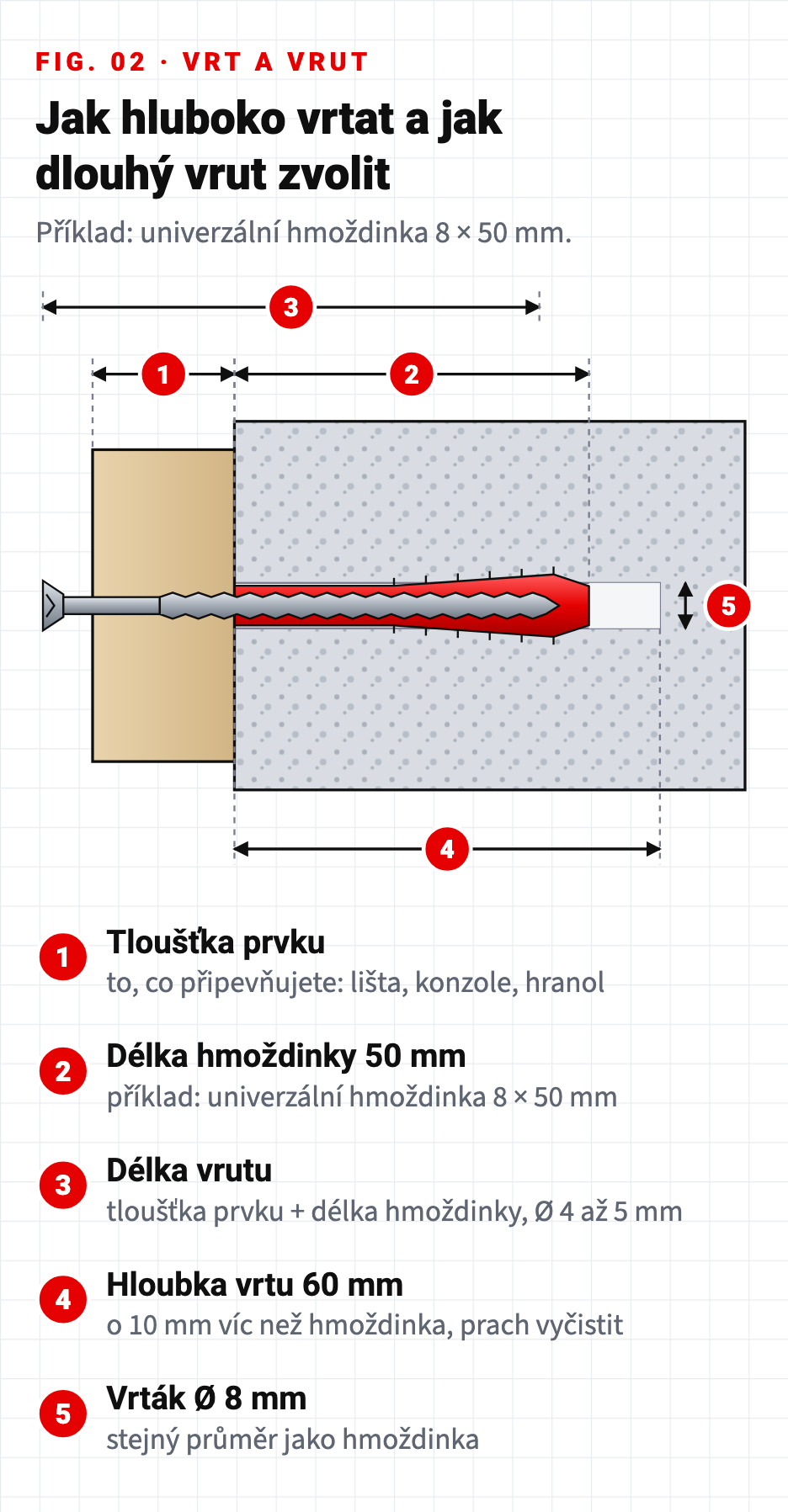

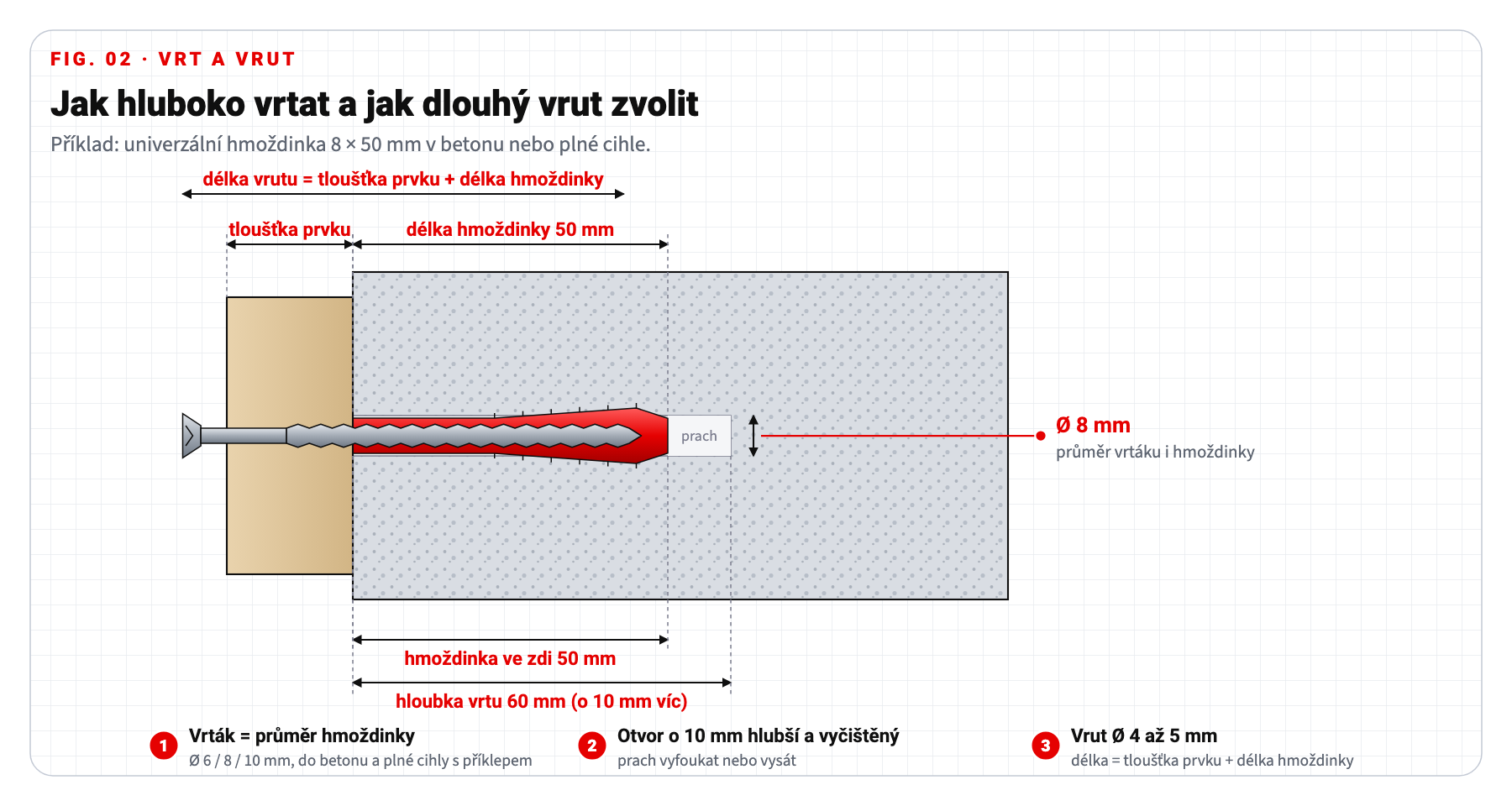

Podklad i typ hmoždinky už máte, zbývá správně vrtat a vybrat vrut. Vrták má mít stejný průměr jako hmoždinka. Do betonu a plné cihly vrtejte o 10 mm hlouběji, než bude hmoždinka ve zdi sedět, aby na dně zůstalo místo na zbylý prach. Délku vrutu spočítáte jednoduše: tloušťka prvku, který připevňujete, plus délka hmoždinky.
09 / POLYSTYREN A FASÁDAHmoždinky do polystyrenu a zateplené fasády
Hmoždinky do polystyrenu vybírejte podle toho, co na zateplenou fasádu připevňujete. Lehké prvky do 5 kg, například domovní číslo, svítidlo nebo kameru, udrží spirálová hmoždinka zašroubovaná přímo do izolace. Těžší prvky se kotví přes izolaci až do nosného zdiva, nikdy jen do polystyrenu nebo omítky.
Spirálové hmoždinky do polystyrenu na lehké prvky
Spirálové hmoždinky do polystyrenu WK-DS mají průměr 28 mm a délku 50 nebo 85 mm. Do izolace se šroubují bitem TX 30 a prvek se do nich připevní vrutem o průměru 4,5 mm. Jedna hmoždinka unese nejvýše 5 kg. Izolace zůstane v místě montáže souvislá, a nevzniká tak tepelný most. Na žaluzie, markýzy a další prvky, na které působí velké síly, se nehodí.
Talířové hmoždinky na kotvení izolace
Izolační desky se ke zdi kotví talířovými hmoždinkami. Patří k nim natloukací fasádní hmoždinky WKTHERM 8 s kovovým trnem. Jejich délka je tloušťka izolace plus lepidlo s původní omítkou plus 25 mm na ukotvení ve zdivu.
- WKTHERM 8: vrták Ø 8 mm, kotevní hloubka 25 mm, hloubka vrtu 35 mm, beton, plná i děrovaná cihla, vápenopísková cihla
- Děrované cihly vrtat bez příklepu, otvor v plném podkladu o 10 mm hlubší a čtyřikrát pročištěný vrtákem
- Kovový trn má hlavu zalitou v plastu, která snižuje bodový tepelný most a chrání trn před korozí
- Prvky nad 5 kg kotvěte přes izolaci až do zdiva, například rámovými hmoždinkami KPR FAST v délkách do 360 mm
- Těžké prvky (markýzy, konzole klimatizací) potřebují kotvení s distančním prvkem nebo chemickou kotvu v nosném zdivu
Fasádní hmoždinkyKrátké ukotvení ve zdivu, méně vrtáníHlava trnu zalitá v plastu, menší tepelný mostDélky 95 až 295 mm podle tloušťky izolaceProhlédnout fasádní hmoždinky
Hmoždinky do polystyrenuŠroubují se přímo do izolace bitem TX 30Na lehké prvky do 5 kg na jednu hmoždinkuDélky 50 a 85 mm, balení po 10 kusechProhlédnout hmoždinky do polystyrenu10 / PRAXE8 nejčastějších chyb při kotvení hmoždinkami
Univerzální hmoždinka na všechno
Univerzální hmoždinka je kompromis na lehké prvky. Na těžké prvky vždy typ určený pro daný podklad: SFX, KMG, SM nebo KPR.
Příklep v duté cihle a pórobetonu
Rozbitá žebra a rozdrolený pórobeton zvětší otvor a rozpěrná zóna nemá o co držet. Dutá cihla i pórobeton se vrtají bez příklepu.
Větší vrták, „aby to šlo snáz“
Hmoždinka Ø 8 v otvoru Ø 10 nemá o co držet a při šroubování se protáčí. Průměr vrtáku se musí rovnat průměru hmoždinky.
Mělký a nevyčištěný otvor
Hmoždinka se nezasune celá, límec trčí a vrut ji vytlačí ven. Otvor má být o 10 mm hlubší než kotevní hloubka a bez prachu.
Krátký nebo tenký vrut
Vrut, který neprojde celou hmoždinkou, nerozepře rozpěrnou zónu. Příliš tenký vrut hmoždinku nerozepře dostatečně.
Těžký držák jen v sádrokartonu
Návrhová únosnost Molly M4 je 0,18 kN. Držák televize s ramenem táhne horní kotvu pákou, proto patří do profilu nebo do nosné zdi.
Těžký prvek jen v polystyrenu
Spirálová hmoždinka do polystyrenu unese nejvýše 5 kg. Markýzy a konzole klimatizací patří přes izolaci do nosného zdiva.
Průvlaková kotva příliš blízko hrany
Výrobce předepisuje minimální odstup od hrany betonu 40 až 65 mm podle průměru kotvy. Těsně u hrany použijte chemickou kotvu, která podklad nerozpírá.
11 / OTÁZKYČasté otázky o hmoždinkách
Jaké hmoždinky do dutých cihel?
Do dutých cihel, jako je Porotherm nebo Heluz, patří uzlovací hmoždinky SFX nebo SFXP, které se v dutině svážou do uzlu. Uzlovací hmoždinka SFXP 8 × 40 má v duté pálené cihle charakteristickou únosnost 0,6 kN. Vrtejte bez příklepu vrtákem o průměru hmoždinky. Na těžké prvky použijte chemickou kotvu se sítkem TSN.
Jaké hmoždinky do sádrokartonu s vysokou nosností?
V jednoduché desce 12,5 mm unesou nejvíc kovové Molly M6 s návrhovou únosností 0,43 kN a sklopné kotvy M5 s únosností 0,72 kN. Těžké skříňky a držáky televizí kotvěte do profilů CD/UW nebo přes desku do nosné zdi za ní.
Jaké hmoždinky do Ytongu?
Do Ytongu a dalšího pórobetonu patří kovové hmoždinky KMG nebo uzlovací SFX. Vrtá se bez příklepu, příklep podklad drolí a otvor se zvětší. Běžná natloukací hmoždinka má v pórobetonu návrhovou únosnost jen 0,05 kN.
Jaké hmoždinky do polystyrenu na fasádě?
Lehké prvky do 5 kg drží spirálové hmoždinky WK-DS, které se šroubují přímo do izolace. Těžší prvky kotvěte přes polystyren až do nosného zdiva rámovou hmoždinkou nebo chemickou kotvou. Samotné izolační desky se kotví talířovými hmoždinkami.
Jak dlouhá hmoždinka do polystyrenu?
Talířová hmoždinka na kotvení izolace má délku rovnou tloušťce izolace plus vrstvě lepidla a staré omítky plus 25 mm ukotvení ve zdivu. Pro izolaci 100 mm a 10 mm lepidla s omítkou vychází 135 mm. Spirálová hmoždinka na lehké prvky má délku 50 nebo 85 mm a šroubuje se jen do izolace.
Jaký vrták na hmoždinku 8 mm?
Vrták Ø 8 mm, tedy stejný průměr, jaký má hmoždinka. Do betonu a plné cihly vrták SDS-Plus s příklepem, do duté cihly a pórobetonu bez příklepu, do sádrokartonu vrták do dřeva nebo kovu.
Jak hluboko vrtat otvor pro hmoždinku?
V plných materiálech nejméně o 10 mm hlouběji, než je kotevní hloubka hmoždinky. Pro KPU 8 × 50 je to 60 mm, pro natloukací SM 6 × 40 je to 40 mm při kotevní hloubce 28 mm. Otvor po vrtání vyčistěte od prachu.
Jakou hmoždinku na vrut 4, 5 a 6 mm?
Na vrut 4 a 5 mm patří hmoždinka o průměru 8 mm, na vrut 6 mm hmoždinka 10 mm a na vrut 3 až 3,5 mm hmoždinka 6 mm. Platí to pro univerzální hmoždinky KPU. Tenčí vrut hmoždinku dostatečně nerozepře.
Jak dlouhý vrut do hmoždinky?
Délka vrutu je tloušťka kotveného prvku plus délka hmoždinky. Vrut musí projít celou hmoždinkou, aby rozepřel rozpěrnou zónu. Do hmoždinky 8 × 50 mm a lišty tlusté 20 mm tedy patří vrut dlouhý 70 mm.
Kolik unese hmoždinka 8 mm?
Záleží na podkladu. Uzlovací hmoždinka SFXP 8 × 40 má charakteristickou únosnost 0,3 kN v betonu, 0,6 kN v duté cihle a 0,75 kN v plné cihle, tedy zhruba 30 až 75 kg. Jsou to hodnoty ze zkoušek bez bezpečnostní rezervy, při montáži počítejte s nižší zátěží.
Kolik kilogramů unese hmoždinka?
Záleží na podkladu a typu. Orientačně 0,1 kN odpovídá 10 kg. Natloukací SM Ø 6 má v betonu návrhovou únosnost 0,30 kN, uzlovací SFXP 8 × 40 v plné cihle charakteristickou 0,75 kN, Molly M4 v sádrokartonu návrhovou 0,18 kN a polyesterová chemická kotva s tyčí M10 v betonu návrhovou 11 kN. Vždy počítejte s návrhovou hodnotou a s tím, jak zatížení působí (tah, smyk, páka).
Jak vytáhnout hmoždinku ze zdi?
Do plastové hmoždinky zašroubujte vrut jen na pár závitů a vytáhněte ji kleštěmi spolu s vrutem. Když nejde ven, otvor převrtejte vrtákem o 1 mm větším, hmoždinka se rozpadne. Kovovou Molly odštípněte u límce a zatlačte do dutiny, otvor zatmelte.
12 / NABÍDKAHmoždinky a kotvy v naší nabídce
Ve FiXMATu prodáváme kompletní řadu hmoždinek a kotev, především od výrobce Klimas Wkręt-met. Najdete tu balení od blistrů na jednu montáž po celé kartony.
V nabídce jsou univerzální KPU, uzlovací SFX, natloukací SM a SMM, rámové hmoždinky KPR a kovové KMG do pórobetonu. Do sádrokartonu máme Molly, Driva a sklopné kotvy, na fasádu talířové WKTHERM a spirálové hmoždinky do polystyrenu. Na těžké kotvení slouží průvlakové kotvy LE-ZN, šrouby do betonu a chemické kotvy se sítky. Doplníte je vrtáky SDS-Plus.
Beton, cihla, dutá cihla, Ytong, sádrokarton i zateplená fasáda. Balení na jednu montáž i celé kartony, doprava zdarma nad 5 999 Kč.
Zdroje a normy: technické listy a produktové stránky Klimas Wkręt-met pro hmoždinky KPU, SFXP (ITB-KOT-2021/1847), SM (ETA-19/0156), Molly MOL, DRZN, GKW, sklopné kotvy M, KMG (ITB-KOT-2018/0463), KPR, LE-ZN (ETA-20/0640), TSN, polyesterovou chemickou kotvu WCF-PESF (ETA-15/0745), WKTHERM 8 (ETA-11/0232) a WK-DS; únosnosti jsou charakteristické a návrhové hodnoty z těchto dokumentů; produktové stránky fixmat.cz (rozměry, balení).
