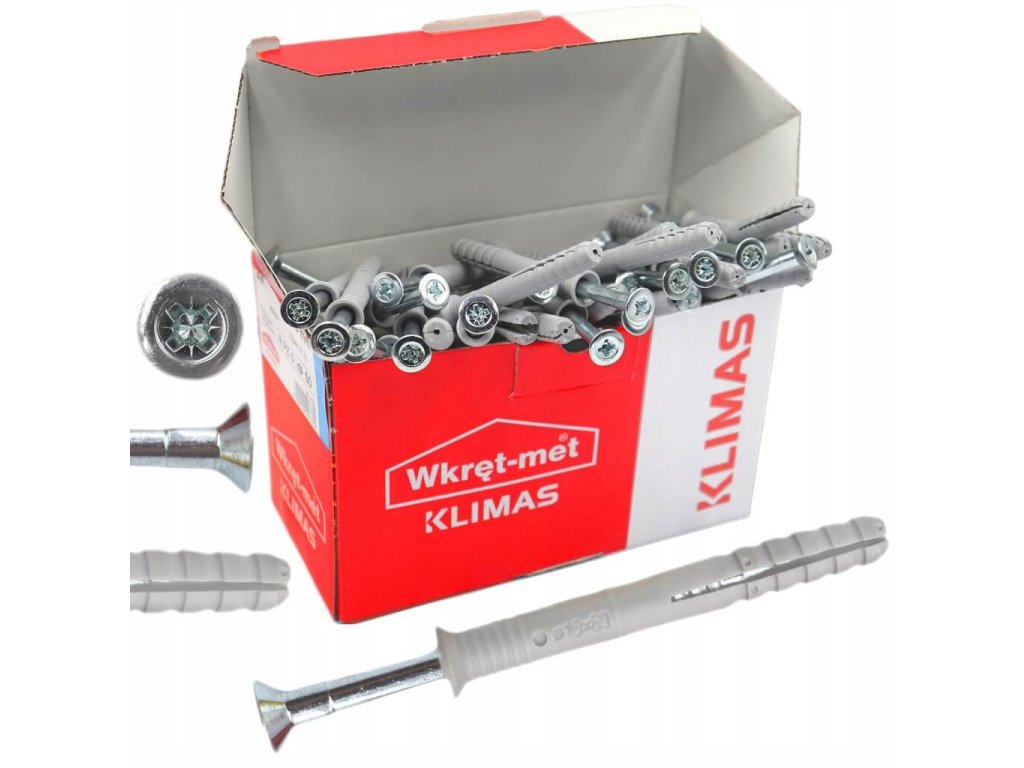

Natloukací hmoždinka Klimas SM 6 × 40 mm se zápustným límcem – 200 ks
Klimas SM je natloukací hmoždinka k průchozímu upevnění soklových lišt, dřeva a prvků na bázi dřeva do betonu nebo vhodného zdiva. Pouzdro provléknete upevňovaným dílem a vrut osadíte kladivem. Rozpěrná část pouzdra se přitom roztáhne v podkladu. Při montáži delší řady lišt můžete stejný postup zopakovat v každém upevňovacím bodě.
Zápustný límec se usadí do připraveného zahloubení v liště, aby hlava po úplném osazení lícovala s povrchem. Variantu 6 × 40 mm zvolte pro upevňovaný díl o tloušťce nejvýše 12 mm a podle odolnosti pro konkrétní podklad. Do této tloušťky započítejte i vrstvu, ve které se hmoždinka nemůže rozepřít.

Technické údaje

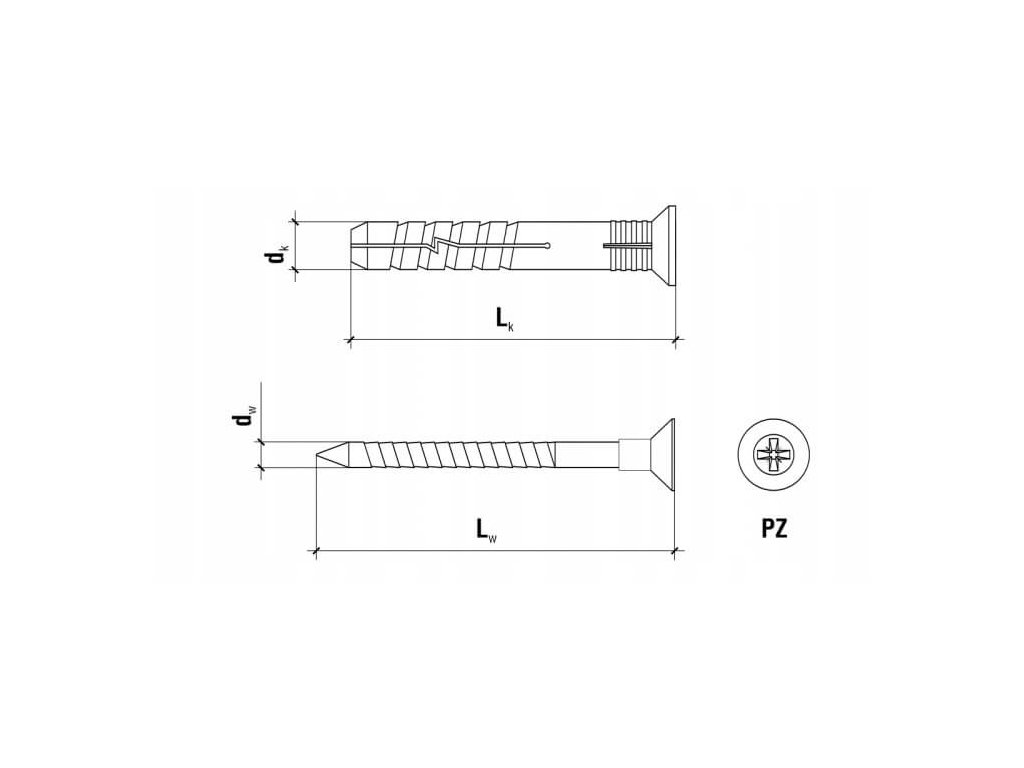

Rozměry výrobku
| Průměr pouzdra (dk) | 6 mm |
|---|---|
| Délka pouzdra (Lk) | 40 mm |
| Průměr límce pouzdra (Dk) | 10,5 mm |
| Průměr vrutu (dw) | 3,9 mm |
| Délka vrutu (Lw) | 45 mm |
| Průměr hlavy vrutu (Ds) | 9 mm |
Provedení
| Materiál pouzdra | Polyetylen (PE-HD) |
|---|---|
| Materiál vrutu | Galvanicky pozinkovaná ocel |
| Min. tloušťka zinkového povlaku | 5 µm |
| Typ drážky | PZ-2 |
Osazení
| Průměr vrtu (d0) | 6 mm |
|---|---|
| Min. hloubka vrtu (h0) | 40 mm |
| Účinná hloubka kotvení (hef) | 28 mm |
| Max. tloušťka upevňovaného prvku (tfix) | 12 mm |
| Min. tloušťka podkladu (hmin) | 100 mm |
| Min. vzdálenost od okraje (cmin) | 100 mm |
| Min. osová rozteč (smin) | 100 mm |
| Evropské technické posouzení | ETA-19/0156 |
Prodávané balení
| Počet v prodávaném balení | 200 ks |
|---|
Nakupujte s okamžitou slevou!
Prodáváme nejen kusové krabičky. Pro profesionály s vysokou spotřebou jsme si připravili také prodej na celá kartonová balení s okamžitou slevou. U rozměru 6 × 40 mm můžete místo 200 ks vybrat karton 2400 ks s výhodnější cenou za kus.
Nemusíte čekat na slevové kódy nebo výprodeje: výhodnější kartonová cena je už uvedena u většího balení.
Zobrazit kartonové balení
Proč si vybrat SM

Rozpěrná zóna v nosném podkladu
Zatloukaný vrut rozepře konec pouzdra ve stěně. Správně zvolená délka umožní, aby rozpěrná část ležela v nosném materiálu.

Osazení do roviny s lištou
Zápustný límec a zápustná hlava zapadnou do připraveného zahloubení. Hlava tak po úplném osazení nevyčnívá nad líc lišty.

Větší dosedací plocha hlavy
Širší zápustná hlava přitlačí upevňovaný díl větší dosedací plochou. Zesílení pod hlavou je určené k zatloukání.

Průchozí montáž kladivem
Pouzdro vložíte skrz upevňovaný díl přímo do otvoru v podkladu. Vrut stačí zatlouct až do úplného osazení, což usnadňuje sériovou montáž.
Použití a správný výběr
Vhodné použití
- Soklové lišty – Upevnění dřevěné soklové lišty ke stěně přes připravené zahloubení.
- Dřevěné prvky a prvky na bázi dřeva – Průchozí uchycení dřevěného dílu nebo prvku na bázi dřeva do vhodného minerálního podkladu.
- Sériové upevňování – Opakované upevňování lišt nebo dřevěných dílů stejným montážním postupem.
Při výběru zohledněte
- Odolnost závisí na konkrétním podkladu. Před montáží porovnejte zatížení spoje s údaji pro příslušný materiál v technickém listu nebo ETA-19/0156.
- ETA-19/0156 posuzuje vícenásobné upevnění profilů pro ETICS a prefabrikované systémy Veture.
Pokud je upevňovaný prvek silnější než 12 mm, porovnejte delší variantu SM 6 × 50 mm. Při volbě délky musí rozpěrná část zůstat v nosném podkladu.
- Běžný beton
- Plné zdivo
- Duté nebo děrované zdivo
- Lehký beton z kameniva (LAC)
- Autoklávovaný pórobeton (AAC)
Montáž krok za krokem
Připravte si
- Vrták Ø 6 mm vhodný pro podklad
- Pomůcka k vyčištění otvoru
- Kladivo
Určete podklad a vyvrtejte otvor
Použijte vrták Ø 6 mm. Technický list uvádí minimální hloubku otvoru 40 mm. V pórobetonu vrtejte bez příklepu; způsob vrtání v děrovaném zdivu zvolte podle podkladu.
Vyčistěte otvor
Odstraňte prach a zbytky po vrtání.
Vložte pouzdro skrz upevňovaný díl
Zasuňte hmoždinku skrz lištu do vyvrtaného otvoru. Límec usaďte do připraveného zahloubení.
Zatlučte vrut
Originální vrut zatlučte kladivem až do úplného osazení hlavy v límci.

Otázky, které pomohou při výběru
Co označuje rozměr 6 × 40 mm?
Jde o průměr a délku pouzdra. Zápustný vrut má rozměr 3,9 × 45 mm.
Jak silnou lištu mohu upevnit?
Výrobce pro tuto variantu uvádí nejvýše 12 mm. Rozpěrná část musí po osazení zůstat v nosném podkladu.
Jaký vrták mám použít?
Použijte vrták Ø 6 mm vhodný pro daný podklad. Otvor má mít hloubku alespoň 40 mm; v pórobetonu vrtejte bez příklepu.
Jak dosáhnu toho, aby hlava lícovala s lištou?
Připravte zahloubení pro zápustný límec a vrut zatlučte až do úplného osazení.
Kolik kusů je v prodávaném balení?
Toto balení obsahuje 200 ks.
