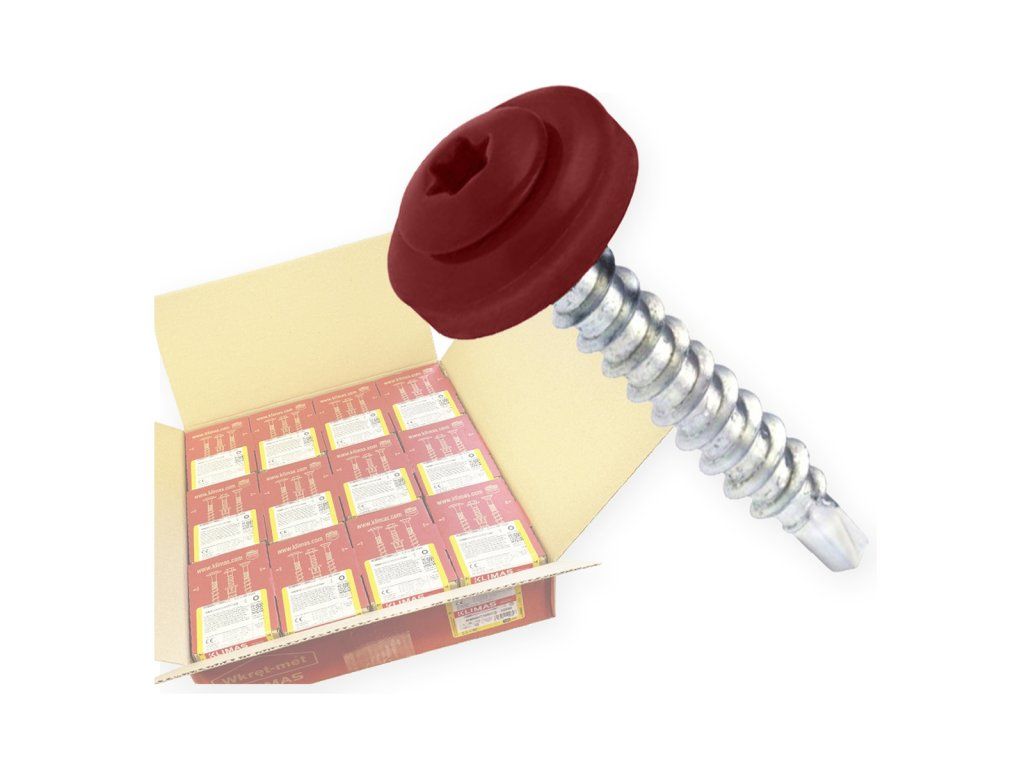

Samovrtný šroub Klimas WDD 4,8 × 35 mm · TX 20 · RAL 3011 · 12 × 250 ks
Farmářský šroub Klimas WDD přichytí ocelový plech k dřevěné lati nebo jinému dřevěnému podkladu. Vrtací špička nejprve projde plechem a závit se zachytí ve dřevě. Při dotažení hliníková podložka přitlačí EPDM kolem otvoru.
Nízká oválná hlava má vnitřní drážku TX 20. Lak v odstínu RAL 3011 lze sladit s krytinou. Před montáží zkontrolujte, zda špička provrtá všechny ocelové vrstvy a zda ve dřevě zůstane účinná délka kotvení podle návrhu spoje.

Technické údaje
Rozměry a pohon
| Průměr šroubu (dw) | 4,8 mm |
|---|---|
| Délka šroubu (Lw) | 35 mm |
| Hlava a drážka | Oválná hlava, vnitřní TX 20 |
| Průměr hlavy (F) | 9 mm |
| Délka vrtací špičky | 5 mm |
Podmínky výběru
| Vrtací kapacita plechů (Σti) | ≤ 2,5 mm |
|---|---|
| Max. použitelná délka (tfix) | 5 mm |
| Dřevěný podklad | Konstrukční dřevo ≥ C24 |
| Min. rozteč podle PDS (smin) | 50 mm |
| Min. od okraje podle PDS (cmin) | 25 mm |
| Evropské technické posouzení | ETA-16/0443 |
Materiál a balení
| Hliníková podložka A14 s EPDM (D) | 14 mm |
|---|---|
| Materiál šroubu | Tepelně upravená uhlíková ocel |
| Galvanický zinek | 12 µm |
| Min. tloušťka laku hlavy | 60 µm |
| Odstín hlavy | RAL 3011 |
| Prodejní balení | 3000 ks |
| Hmotnost balení | 12,96 kg |
Proč si vybrat WDD

Nízká oválná hlava s drážkou TX 20
Bit TX 20 zapadne přímo do hlavy. Držte ho v ose šroubu, aby podložka dosedla rovně po celém obvodu.

Špička provrtá plech při šroubování
Vrtací špička vytvoří otvor v ocelových vrstvách. Závit potom zabere ve dřevě a přitáhne plech k podkladu.

Hliníková podložka s těsněním EPDM
Podložka A14 přitlačuje EPDM k plechu kolem prostupu šroubu. Rovnoměrné dosednutí pomáhá utěsnit otvor.

Galvanický zinek chrání tělo šroubu
Zinková vrstva chrání ocel šroubu před korozí. Vhodnost povrchové úpravy vyberte podle prostředí spoje.

Lakovaná hlava sladěná s krytinou
Hlava v odstínu RAL 3011 na plechu stejné barvy méně vynikne. Při výběru porovnejte kód krytiny i oplechování.
Použití a správný výběr
Vhodné použití
- Ocelový plech na dřevě – Ocelový plech přichyťte přímo k dřevěnému podkladu v místech určených projektem nebo návodem výrobce plechu.
- Vlnitý ocelový plech – U vlnitého plechu zvolte bod kotvení, kde plech dosedá na dřevěnou podkonstrukci podle montážního předpisu profilu.
- Ocelová krytina ve tvaru tašek – Tabule ocelové krytiny ve tvaru tašek přichyťte k dřevěným latím v bodech předepsaných pro danou krytinu.
- Vhodné materiály: – Ocelové plechy na konstrukčním dřevě nejméně třídy C24 podle listu výrobce.
Při výběru zohledněte
- Technický list a ETA rozlišují případy kotvení při 20 a 30 mm ve dřevě C24. Tloušťku dřeva, hloubku a únosnost posuďte pro konkrétní spoj a tloušťku plechu.
- Rozteč, vzdálenost od okraje a povrchovou úpravu ověřte podle návrhu a prostředí montáže.
Vrtací kapacita 2,5 mm je horní mez součtu tlouštěk provrtávaných ocelových vrstev. Údaj t_fix 5 mm je samostatná maximální použitelná délka pro rozměr 4,8 × 35 mm. Při výběru ověřte oba údaje i potřebnou hloubku kotvení.
Pokud potřebujete jiný odstín, porovnejte WDD RAL 7016. Odkaz vede na stejný rozměr v balení 250 ks.
Otázky, které pomohou při výběru
Mohu šroubem upevnit plech na ocelový profil?
WDD je určený pro ocelový plech na dřevěném podkladu. U ocelového podkladu vyberte model, který je pro něj určený.
Co znamenají hodnoty 2,5 mm a 5 mm?
Hodnota 2,5 mm je mez součtu tlouštěk oceli, kterou provrtá špička. Hodnota 5 mm je maximální použitelná délka podle výběrové tabulky výrobce.
Jaký bit potřebuji?
Na oválnou hlavu použijte bit TX 20, který zasuňte do drážky a držte v ose šroubu.
Jak má dosednout těsnění?
EPDM má přiléhat k plechu po celém obvodu. Při příliš slabém přítlaku zůstane mezera, při příliš silném se těsnění může zdeformovat.
Kolik šroubů je v kartonu?
Karton obsahuje 12 × 250 ks, celkem 3 000 ks.
