5,5x38mm - 200 ks - Samovrtný šroub do oceli do 12 mm, RAL 7016, WSS

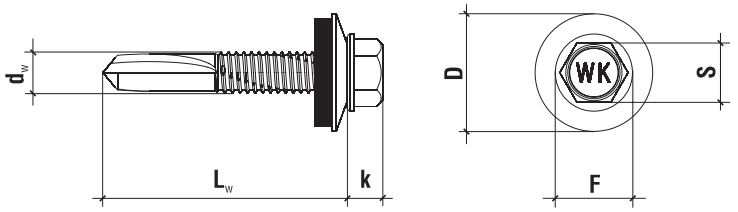

Samovrtný šroub WSS 5,5 × 38 mm, RAL 7016

WSS-55038-7016 slouží k připevnění ocelového plechu k ocelovému podkladu. Samovrtný hrot provrtá spojované díly při dodržení celkové vrtací kapacity 12 mm. Šestihranná hlava se montuje nástavcem SW8 a ocelová těsnicí podložka Z16 s EPDM utěsňuje místo spoje. Balení obsahuje 200 šroubů.

Provedení a použití

Šroub je z tepelně zpracované uhlíkové oceli s pozinkovaným povrchem nejméně 12 µm. Hlava má barvu RAL 7016 – antracitová šedá. Tuto variantu WSS je třeba odlišovat od WSS-D s jiným antikorozním povlakem; vlastnosti verze WSS-D se na ni automaticky nevztahují.

Pro rozměr 5,5 × 38 mm je maximální užitná délka t_fix 5 mm a minimální tloušťka ocelového podkladu 4 mm. Vrtací kapacita je součtem tlouštěk provrtávaných ocelových dílů. Zatížení spoje se posuzuje podle podkladu a technické dokumentace.

Údaj o 250 kusech v obecném technickém listu označuje dodavatelské balení uvedené v dokumentu. U této položky kupujete balení 200 kusů.

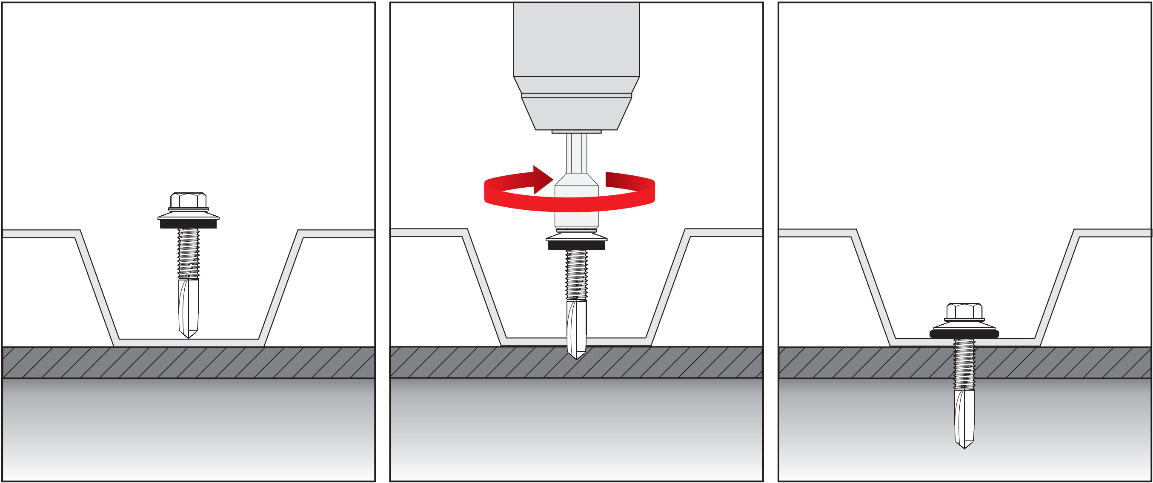

Montáž

1. Použijte originální šrouby WSS. Ověřte druh, tloušťku a korozní podmínky ocelového podkladu. Podklad musí být z oceli minimálně S280GD a mít tloušťku alespoň 4 mm.
2. Zvolte správnou délku šroubu a dodržte užitnou délku konkrétního rozměru. Součet provrtávaných tlouštěk spojovaných ocelových dílů nesmí překročit 12 mm.
3. Šroubujte kolmo k podkladu vhodným nástavcem SW8, nejvýše při 1 800 ot./min. Nadměrné otáčky mohou poškodit vrtací hrot.
4. Dodržte minimální rozteč šroubů 50 mm a vzdálenost od okraje 25 mm. Podložku s EPDM přiměřeně stlačte; příliš silné ani slabé stlačení nezajistí těsný spoj.
