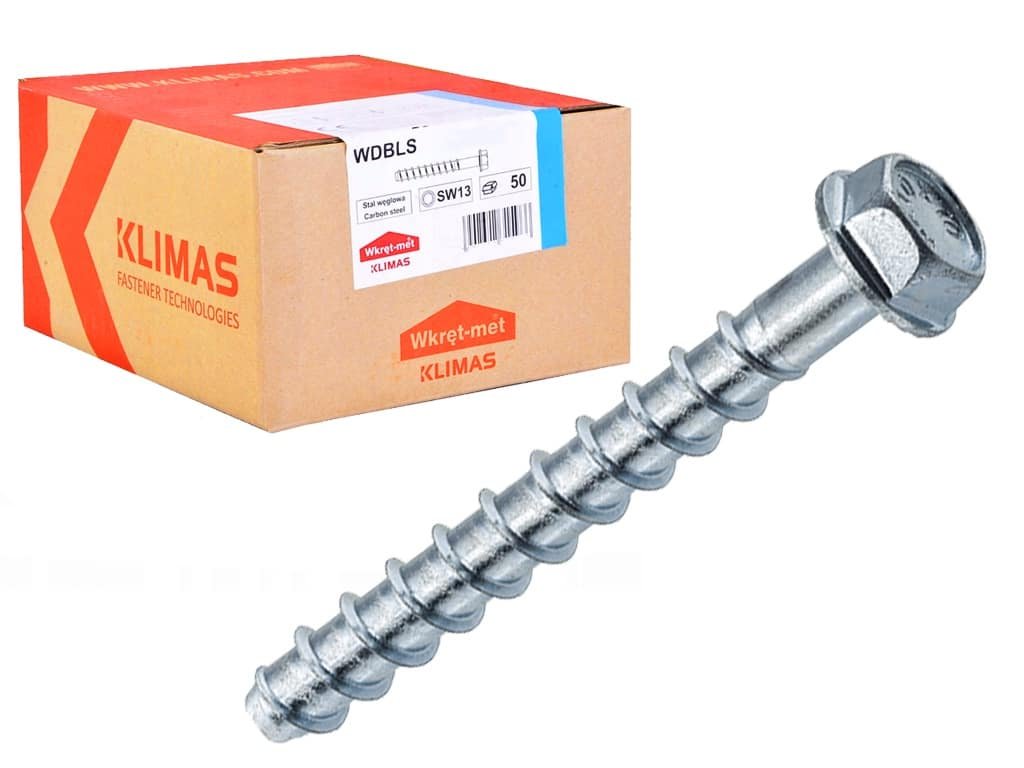

Šrouby do betonu Klimas WDBLS 12 × 130 mm · 20 ks

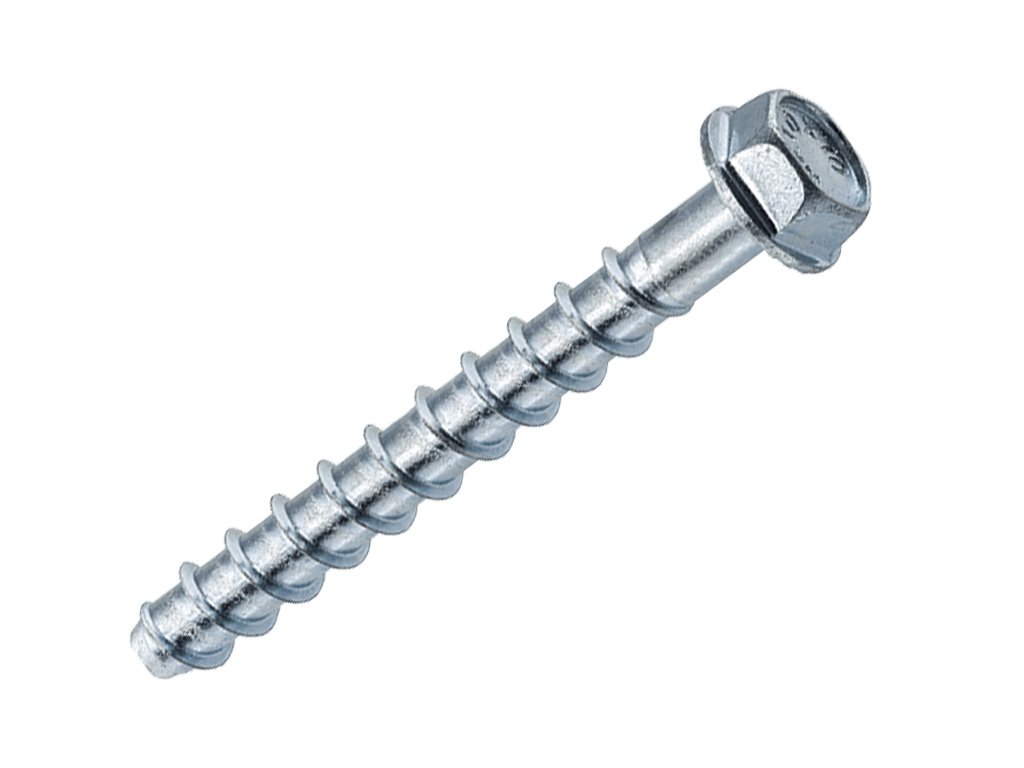

Když montujete konzolu, regál nebo zábradlí do betonu, šroub Klimas WDBLS zašroubujete přímo do vyčištěného vrtu. Závit si při montáži vytvoří ve stěně otvoru vlastní dráhu. Podložková část šestihranné hlavy dosedne na upevňovaný díl a přitlačí ho k podkladu.
12 × 130 mm označuje průměr vrtu a délku šroubu. Vnější průměr závitu je 14,3 mm. Při jmenovité hloubce osazení 95 mm je přípustná tloušťka dílu 5–35 mm.

Technické údaje
Montážní hodnoty platí pro tento rozměr při jmenovité hloubce osazení 95 mm. Minimální rozteče a vzdálenosti od okraje použijte v návrhu spoje podle ETA.
Rozměry a provedení
| Jmenovitý průměr vrtu (D0) | 12 mm |
|---|---|
| Délka šroubu (L) | 130 mm |
| Vnější průměr závitu (D) | 14,3 mm |
| Velikost klíče (SW) | 19 mm |
| Materiál a povrch | Uhlíková ocel s galvanickým zinkem |
| Provedení hlavy | šestihranná hlava s integrovanou podložkou |
Osazení při jmenovité hloubce
| Jmenovitá hloubka osazení (hnom) | 95 mm |
|---|---|
| Účinná kotevní hloubka (hef) | 75,4 mm |
| Min. hloubka vrtu (h0) | 105 mm |
| Max. průměr otvoru v upevňovaném dílu (df) | 15 mm |
| Min. tloušťka upevňovaného dílu (tfix,min) | 5 mm |
| Max. tloušťka upevňovaného dílu (tfix) | 35 mm |
| Utahovací moment (Tinst) | 80 N·m |
Minimální rozměry podkladu
| Min. tloušťka betonu (hmin) | 160 mm |
|---|---|
| Min. rozteč kotev (smin) | 70 mm |
| Min. vzdálenost od okraje (cmin) | 70 mm |
Prodejní balení

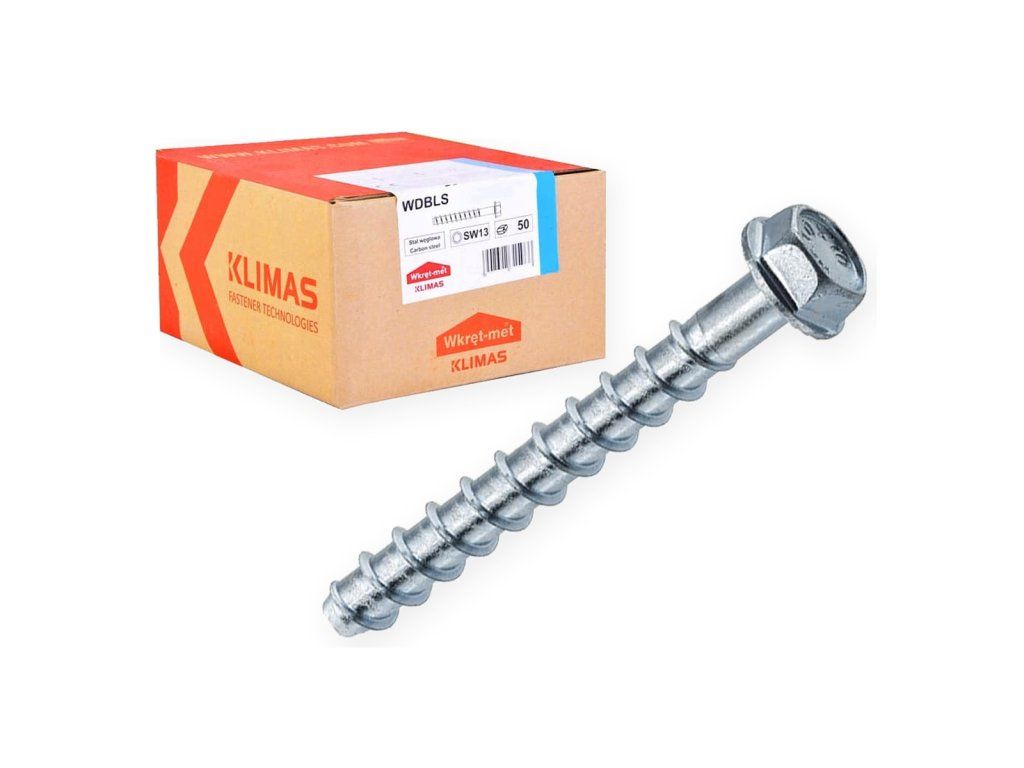

| Prodejní balení | Krabička 20 ks |
|---|
Proč si vybrat WDBLS

Přímý závitový spoj
Závit se zachytí přímo v betonu. Spoj se osazuje bez rozpěrného pouzdra a kotevní malty, takže při montáži odpadá doba jejího vytvrzování.

Šestihran a dosedací plocha
Na šestihran nasaďte klíč SW 19. Integrovaná podložková plocha po dotažení přitlačí díl a její dosednutí můžete zkontrolovat.

Zinkový povlak pro interiér
Galvanický zinek chrání povrch uhlíkové oceli. Pro toto pozinkované provedení uvádí ETA suché vnitřní prostředí.
Použití a správný výběr
Vhodné použití
- Konzoly a lišty – Uchycení konzol a montážních lišt do betonu podle návrhu spoje.
- Regály a zábradlí – Sériová upevnění skladových regálů, zábran nebo zábradlí v suchém interiéru.
- Ocelová a dočasná upevnění – Dočasná upevnění a montáž lehkých až středních ocelových konstrukcí podle projektu.
Při výběru zohledněte
- U tohoto rozměru dodržte tloušťku upevňovaného dílu 5–35 mm.
- Pozinkované provedení pro suchý interiér. Kotvení posuďte podle zatížení, tloušťky betonu, roztečí a vzdálenosti od okrajů.
- Při požárním požadavku vycházejte z návrhu spoje a příslušných tabulek ETA.
Při změně délky porovnejte WDBLS 12 × 150 mm a přípustnou tloušťku dílu.
Stejný rozměr je dostupný také jako samostatný šroub (1 ks) nebo karton 4 × 20 ks.
- Hutný beton C20/25 až C50/60 s trhlinami i bez nich, vyztužený i nevyztužený.
Montáž krok za krokem
Připravte vrt
Vyznačte polohu podle návrhu a vrtejte s příklepem kolmo k betonu. Použijte vrták Ø 12 mm a dodržte hloubku vrtu alespoň 105 mm. Chraňte výztuž.

Vyčistěte otvor
Otvor nejméně třikrát vyčistěte kartáčem SCF a nejméně třikrát vyfoukněte pumpou PCF.

Dotáhněte a zkontrolujte
Šroub zašroubujte přes díl do připraveného vrtu. Nasaďte klíč SW 19 a momentovým klíčem dotáhněte na 80 N·m. Podložková plocha musí celá dosednout a hlava má zůstat bez poškození.

Otázky, které pomohou při výběru
Proč se liší průměr vrtu a závitu?
Vrt má průměr 12 mm. Závit s vnějším průměrem 14,3 mm se při montáži zařízne do stěny otvoru.
Jak silný díl mohu připevnit?
Přípustná tloušťka je 5–35 mm při jmenovité hloubce osazení 95 mm.
Jaký klíč a moment použít?
Použijte nástrčný klíč SW 19. Utahovací moment pro uvedené osazení je 80 N·m.
Kam patří pozinkované provedení?
Pro tuto ocel se zinkovým povlakem uvádí ETA suché vnitřní prostředí.
Kolik kusů dostanu?
Krabička 20 ks.
