Konstrukční vruty do dřeva se zápustnou hlavou
Konstrukční vruty do dřeva Klimas WKCS 8 × 160 mm jsou tesařské vruty se zápustnou hlavou pro spojování hranolů, trámů, krokví a dalších dřevěných prvků. Uplatní se například při montáži krovu, dřevěného rámu nebo přístřešku. Výrobce uvádí použití v masivním a lepeném dřevě, panelech CLT, LVL a deskách na bázi dřeva. Vhodnost konkrétního rozměru závisí na tloušťce dílů a návrhu spoje.
Zápustná kuželová hlava po správném usazení lícuje se dřevem. To je praktické tam, kde na spoj navazuje další díl nebo potřebujete rovný povrch. Částečný závit pomáhá přitáhnout díly k sobě. Drážka TX 40, často označovaná jako Torx 40, přenáší krouticí moment při šroubování.
Klimas kombinuje řezný hrot, frézovací žebra a voskový povlak. Hrot usnadňuje zachycení vrutu ve dřevě, žebra rozšiřují otvor pro hladkou část dříku a vosk snižuje odpor při montáži. U varianty 8 × 160 mm má závit 80 mm a výrobce uvádí maximální užitnou délku 80 mm. Při výběru zohledněte potřebné zakotvení a rozteče.
Technické údaje
Rozměry ve výkresu jsou v milimetrech. Přejděte na rozměr ve výkresu nebo tabulce. Kliknutím jej ponecháte zvýrazněný.
Pevnostní údaje jsou charakteristické hodnoty pro průměr 8 mm s uvedenými podmínkami. Nevyjadřují univerzální únosnost hotového spoje; hodnota pevnosti v kroucení není montážní moment.

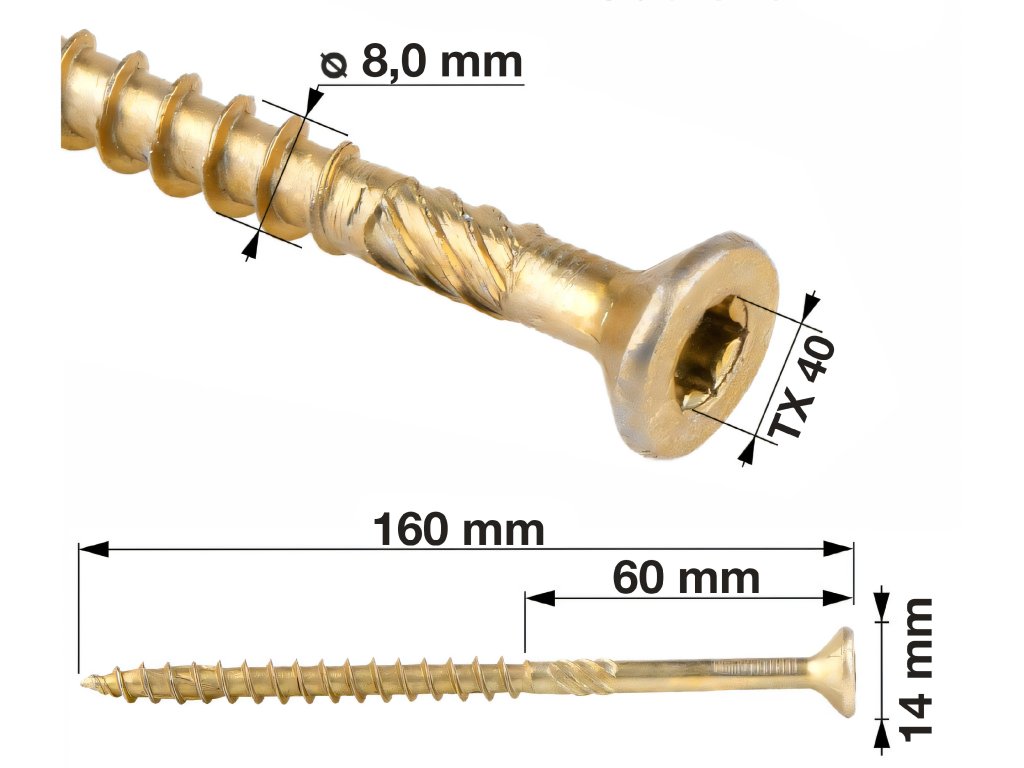

Rozměry výrobku
Klikněte na červené označení nebo hodnotu v tabulce.| Vnější průměr závitu (dw) | 8 mm |
|---|---|
| Celková délka vrutu (Lw) | 160 mm |
| Délka závitu (Lg) | 80 mm |
| Maximální užitková délka (tfix) | 80 mm |
| Vnitřní průměr závitu (d1) | 5,4 mm |
| Průměr hladké části (ds) | 5,8 mm |
| Průměr hlavy (Dw) | 14,5 mm |
Provedení a materiál
| Tvar hlavy | Zápustná |
|---|---|
| Drážka a velikost bitu | TX 40 |
| Provedení závitu | Částečný závit |
| Materiál | Uhlíková ocel |
| Povrchová úprava | Žlutý galvanický zinek |
Charakteristické pevnostní údajeZobrazit údajeSkrýt údaje
| Charakteristický plastický moment (My,k) | 25 N·m |
|---|---|
| Vytažení ze dřeva (fax,k) | 12 N/mm² při ρₐ = 350 kg/m³ |
| Protažení hlavy dřevem (fhead,k) | 9,4 N/mm² |
| Charakteristická pevnost v tahu (ftens,k) | 25 kN |
| Charakteristická pevnost v kroucení (ftor,k) | 27 N·m |
Prodávané balení
| Počet v balení | 50 ks |
|---|
Proč si vybrat WKCS
Zápustná hlava a drážka TX
Kuželová hlava se při správném usazení zarovná s povrchem dřeva.
Řezací drážky
Řezné ozubení na závitu průběžně protíná dřevní vlákna během šroubování. Pomáhá tak vést vrut do dřeva při vytváření tesařského spoje.
Frézka nad závitem
Frézovací žebra na dříku rozšiřují otvor v upevňovaném prvku a snižují potřebný krouticí moment. Vrut tak při montáži překonává menší odpor.
Frézující hrot
Frézovací hrot se při začátku montáže zachytí ve dřevě. Řezná část pomáhá zavést vrut do spoje.
Dvojitý závit hrotu
Dodatečné závity u špičky pomáhají zachytit dřevo při menším přítlaku. Výhodu snazšího prvního zachycení oceníte zejména při opakovaném šroubování tesařských spojů.
Voskový povlak
Voskový povlak aplikovaný při výrobě snižuje montážní krouticí moment a spotřebu energie při šroubování. Montáž jde snáze a akumulátorové nářadí nemusí překonávat zbytečný odpor.
Použití a správný výběr
Vhodné použití
- Střešní krovy – spojování krokví, vaznic, pozednic a dřevěných trámů.
- Dřevostavby – spojování nosných hranolů, sloupů a nosníků.
- Pergoly a přístřešky – upevňování dřevěných nosných konstrukcí.
- Dřevěné stropy – spojování stropních trámů a dalších konstrukčních prvků.
- Laťování střech – upevňování latí a kontralatí.
- OSB a dřevěné desky – připevňování desek k dřevěným konstrukcím.
Při výběru zohledněte
- Hlavu je třeba nechat opřenou o povrch spoje.
- Povrchovou úpravu zvolte podle vlhkosti a prostředí.
- Nosný spoj navrhněte podle materiálu, zatížení a vzdáleností.
Délku vybírejte podle celého spoje, nikoli pouze podle tloušťky prvního hranolu. Rozhoduje také hloubka zakotvení závitu ve druhém prvku.
Pro masivní a lepené dřevo včetně X-Lam a LVL a vhodné desky podle návrhu spoje. Rozměr 8 × 160 mm vybírejte podle tloušťky dílů a potřebného zakotvení.
Montáž krok za krokem
Připravte si
- Šroubovák nebo šroubovací nářadí
- Bit TX 40
- Měřidlo a pomůcky pro přidržení dřeva
Vyberte rozměr a připravte dřevo
Zohledněte tloušťku prvků a potřebné zakotvení. Použijte nepoškozené dřevo a díly přesně ustavte.
Správně nasaďte bit
Použijte TX 40 a nechte jej úplně dosednout do drážky. Vrut veďte v ose navrženého spoje.
Zašroubujte a dotáhněte
Vrut dotáhněte tak, aby hlava lícovala s povrchem podle návrhu spoje.
Videoukázky produktu
Otázky, které pomohou při výběru
Pro jaké práce jsou vruty WKCS určené?
Ke spojování dřevěných konstrukcí, například krovů a dřevěných rámů. Výrobce uvádí také latě, kontralatě, desky na bázi dřeva a dokončovací prvky. Pro každé použití vyberte odpovídající rozměr, povrch a návrh spoje.
Jaký bit potřebuji na WKCS 8 × 160 mm?
Pro tento konkrétní rozměr použijte bit TX 40. Bit musí správně dosednout do drážky; menší bit z jiného průměru vrutu není vhodnou náhradou.
Je nutné dřevo předvrtat?
Výrobce popisuje přímou montáž WKCS do dřeva bez předvrtání. Řezný hrot a ozubení usnadňují jeho pronikání. U nosného spoje je zároveň třeba dodržet podmínky pro konkrétní dřevo, rozteče a vzdálenost od okraje podle návrhu a dokumentace výrobce.
Co znamenají délky 160, 80 a 80 mm?
160 mm je celková délka vrutu, 80 mm je délka závitu a 80 mm je maximální užitková délka t_fix uvedená výrobcem. Tyto hodnoty nezaměňujte s univerzální dovolenou tloušťkou každého spoje; potřebnou hloubku zakotvení určuje konkrétní návrh.
Je tato varianta vhodná i pro venkovní spoje?
Jde o uhlíkovou ocel se žlutým zinkovým povlakem, nikoli o nerezovou ocel. Vhodnost pro venkovní spoj závisí na vystavení vlhkosti a požadované ochraně proti korozi. Povrchovou úpravu vyberte podle podmínek stavby; samostatně existují také jiné povrchové varianty WKCS.
Mám vrut dotahovat momentem 27 N·m?
Ne. Hodnota 27 N·m v pevnostní tabulce je charakteristická pevnost vrutu v kroucení, nikoli předepsaný montážní moment. Nelze ji použít jako nastavení utahování ani jako únosnost hotového spoje.
Dokumenty a další informace
Klimas. Kvalita, kterou poznáte na detailech.
Promyšlená geometrie hlavy, dříku a hrotu dělá z WKCS ucelený systém pro spojování dřeva. K dispozici jsou rozměrové údaje, technický list a evropské technické posouzení výrobce – konkrétní podklady pro správný výběr a návrh spoje.
