Šrouby do betonu Klimas WDBLP 6 × 80 mm · 100 ks
Klimas WDBLP 6 × 80 mm se šroubuje přímo do předvrtaného betonu. Závit se při montáži zařízne do stěny vrtu a zápustná hlava dosedne do připevňovaného dílu.
Pouze pro redundantní nenosné systémy. Spoj navrhněte tak, aby při selhání jednoho bodu převzala zatížení ostatní upevnění. Při jmenovité hloubce osazení 55 mm je přípustná tloušťka dílu 10–25 mm.
Charakteristické hodnoty níže patří k větvi LP z oceli 10B21 při jmenovité hloubce osazení 55 mm. Při návrhu spoje zohledněte beton, geometrii, zatížení i dílčí součinitele. Výpočet porušení kužele a vylomení je v tabulkách C1 a C2. Požární údaje pro R30 až R120 jsou v tabulkách C3 a C4.
Technické údaje
Montážní hodnoty platí pro tento rozměr při jmenovité hloubce osazení 55 mm. Minimální rozteče a vzdálenosti od okraje použijte v návrhu spoje podle ETA.

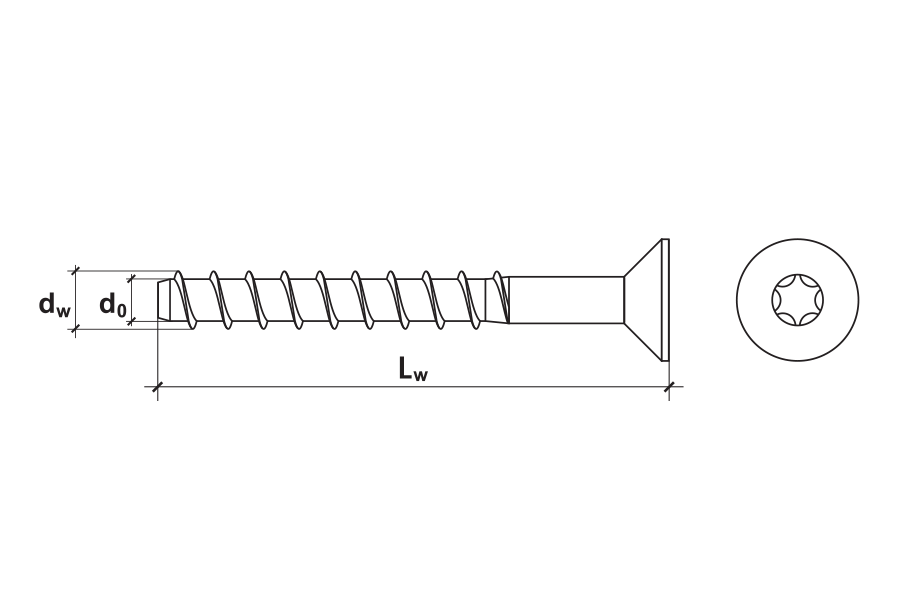

Rozměry a provedení
| Jmenovitý průměr vrtu (D0) | 6 mm |
|---|---|
| Délka šroubu (L) | 80 mm |
| Vnější průměr závitu (D) | 7,5 mm |
| Montážní drážka | TX 40 |
| Materiál a povrch | Uhlíková ocel s galvanickým zinkem |
| Provedení hlavy | Zápustná hlava s drážkou TX |
Osazení při jmenovité hloubce
| Jmenovitá hloubka osazení (hnom) | 55 mm |
|---|---|
| Účinná kotevní hloubka (hef) | 42,6 mm |
| Min. hloubka vrtu (h0) | 65 mm |
| Průměr průchozího otvoru v dílu podle ETA (df) | 9 mm |
| Přípustná tloušťka upevňovaného dílu (tfix) | 10–25 mm |
| Max. nastavení rázového utahováku (Tmax) | 80 N·m |
Minimální rozměry podkladu
| Min. tloušťka betonu (hmin) | 100 mm |
|---|---|
| Min. rozteč kotev (smin) | 40 mm |
| Min. vzdálenost od okraje (cmin) | 40 mm |
Charakteristické pevnostní údajeZobrazit údajeSkrýt údaje
| Ocel při zatížení tahem (NRk,s) | 19,7 kN |
|---|---|
| Vytažení z trhlinového i netrhlinového betonu C20/25 (NRk,p) | 5 kN |
| Ocel ve smyku bez ramene síly (V⁰Rk,s) | 7,9 kN |
| Ocel ve smyku s ramenem síly (M⁰Rk,s) | 15,9 N·m |
| Kritická rozteč při porušení betonového kužele (scr,N) | 127,8 mm |
| Kritická vzdálenost od okraje při porušení betonového kužele (ccr,N) | 63,9 mm |
| Kritická rozteč při rozštípnutí betonu (scr,sp) | 127,8 mm |
| Kritická vzdálenost od okraje při rozštípnutí betonu (ccr,sp) | 63,9 mm |
Prodejní balení
| Prodejní balení | Krabička 100 ks |
|---|
Proč si vybrat WDBLP
Přímý závitový spoj
Závit se zachytí přímo v betonu. Spoj se osazuje bez rozpěrného pouzdra a kotevní malty, takže při montáži odpadá doba jejího vytvrzování.
Zápustná hlava s drážkou TX
Zápustná hlava může lícovat s povrchem dílu, pokud má otvor odpovídající zahloubení. Při osazení použijte rázový bit TX 40.
Zinkový povlak pro interiér
Galvanický zinek chrání povrch uhlíkové oceli. Pro toto pozinkované provedení uvádí ETA suché vnitřní prostředí.
Použití a správný výběr
Vhodné použití
- Nenosné lišty a profily – Připevnění nenosných lišt a profilů s více navrženými kotevními body.
- Vícebodové upevnění – Upevnění nenosných prvků v soustavě, která při selhání jednoho bodu přenese zatížení na ostatní kotvy.
Při výběru zohledněte
- Pozinkované provedení pro suchý interiér. Kotvení posuďte podle zatížení, tloušťky betonu, roztečí a vzdálenosti od okrajů.
- Při požárním požadavku vycházejte z návrhu spoje a příslušných tabulek ETA.
Pro osazení do hloubky 55 mm zvolte díl silný 10–25 mm s průchozím otvorem Ø 9 mm podle ETA.
Při změně délky porovnejte WDBLP 6 × 100 mm a přípustnou tloušťku dílu.
Stejný rozměr je dostupný také jako samostatný šroub (1 ks) nebo karton 4 × 100 ks.
- Hutný beton C20/25 až C50/60 s trhlinami i bez nich, vyztužený i nevyztužený.
Montáž krok za krokem
Připravte vrt
Vyznačte polohu podle návrhu a vrtejte s příklepem kolmo k betonu. Použijte vrták Ø 6 mm a dodržte hloubku vrtu alespoň 65 mm. Chraňte výztuž.
Vyčistěte otvor
Otvor nejméně třikrát vyčistěte kartáčem SCF a nejméně třikrát vyfoukněte pumpou PCF.
Osaďte a zkontrolujte hlavu
Šroub zašroubujte přes díl rázovým utahovákem s bitem TX 40. Nastavení stroje nesmí překročit 80 N·m. Zkontrolujte, zda zápustná hlava zcela dosedla do otvoru a není poškozená.
Otázky, které pomohou při výběru
Proč se liší průměr vrtu a závitu?
Vrt má průměr 6 mm. Závit s vnějším průměrem 7,5 mm se při montáži zařízne do stěny otvoru.
Jak silný díl mohu připevnit?
Při jmenovité hloubce osazení 55 mm má mít díl tloušťku 10–25 mm. Dolní hranici určuje ETA pro hlavu LP a horní přesný řádek výrobního listu.
Jaký bit a nářadí použít?
Použijte rázový utahovák s bitem TX 40. Hodnota 80 N·m je horní limit nastavení stroje. Pro hlavu LP posouzení neurčuje montážní moment spoje.
Kam patří pozinkované provedení?
Pro tuto ocel se zinkovým povlakem uvádí ETA suché vnitřní prostředí.
Kolik kusů dostanu?
Krabička 100 ks.
