Šroub do betonu Klimas WDBLG 6 × 60 mm, 100 ks
Šroub do betonu Klimas WDBLG 6 × 60 mm má hřibovou hlavu, která dosedá na povrch upevňovaného dílu. Šroub se osazuje do připraveného otvoru a jeho závit zabírá v betonu. Před montáží zkontrolujte průměr vrtu a hloubku osazení podle technického listu. Při volbě délky zohledněte tloušťku dílu i požadovaný záběr. Průměr vrtáku se může lišit od vnějšího průměru závitu, proto jej vybírejte podle montážních údajů. Balení obsahuje 100 ks.
Technické údaje
V upevňovaném dílu je podle ETA průchozí otvor Ø 9 mm. Do betonu vrtejte otvor Ø 6 mm.
Pro výběr rozměru slouží technický list. Při posuzovaném použití postupujte při osazování podle ETA-20/0769 ze 4. 8. 2026.

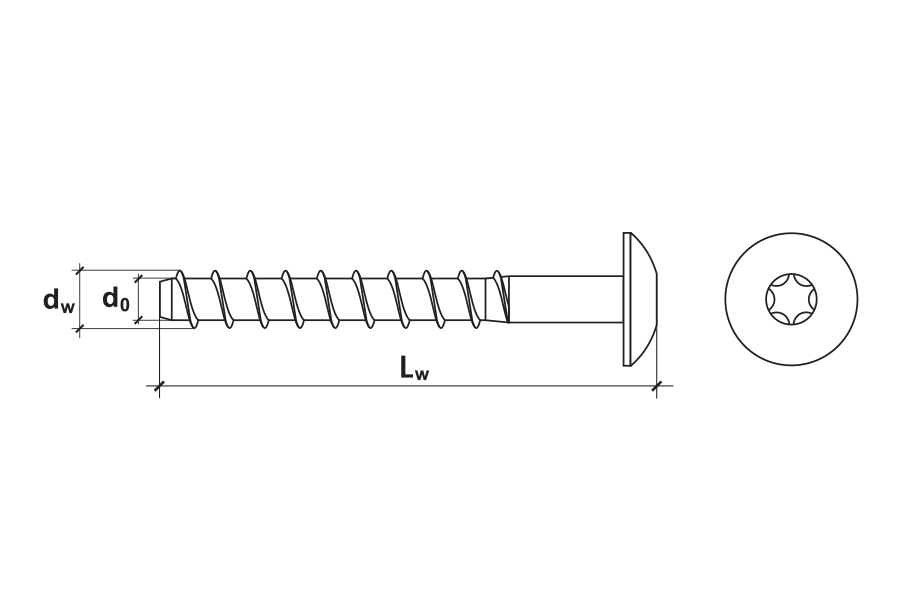

Rozměry a provedení
| Průměr vrtáku do betonu (d0) | 6 mm |
|---|---|
| Délka šroubu (L) | 60 mm |
| Vnější průměr závitu (D) | 7,5 mm |
| Provedení hlavy | Hřibová hlava s drážkou TX |
| Velikost bitu | TX 40 |
| Materiál a povrch | Uhlíková ocel s galvanickým zinkem |
Osazení při jmenovité hloubce
| Přípustná tloušťka upevňovaného dílu (tfix) | 5 mm |
|---|---|
| Jmenovitá hloubka osazení (hnom) | 55 mm |
| Min. hloubka vrtu v betonu (h1) | 65 mm |
| Účinná kotevní hloubka (hef) | 42,6 mm |
| Průměr průchozího otvoru v dílu podle ETA (df) | 9 mm |
| Max. nastavení rázového utahováku (Tmax) | 80 N·m |
Minimální rozměry podkladu
| Min. tloušťka betonu (hmin) | 100 mm |
|---|---|
| Min. rozteč kotev (smin) | 40 mm |
| Min. vzdálenost od okraje (cmin) | 40 mm |
Prodejní balení
| Prodejní balení | Krabička 100 ks |
|---|
Proč si vybrat WDBLG
Přímý závitový spoj
Závit se při osazování zařízne do stěny vrtu. Spoj se montuje bez rozpěrného pouzdra a kotevní malty.
Hřibová hlava s drážkou TX
Hlava po osazení přiléhá k upevňovanému dílu. Drážka má velikost TX 40.
Provedení pro suchý interiér
Uhlíkovou ocel pokrývá galvanická vrstva zinku. ETA pro toto provedení uvádí suché vnitřní prostředí.
Použití a správný výběr
Vhodné použití
- Vícebodové upevnění – Nenosné lišty nebo profily připevněné k betonu ve více navržených kotevních bodech.
Při výběru zohledněte
- Posouzení platí pro redundantní nenosná upevnění. Pokud jeden kotevní bod selže, zatížení musejí převzít ostatní body navrženého spoje.
- Kotvení se navrhuje pro statické a kvazistatické zatížení v suchém interiéru. Při návrhu zohledněte tloušťku betonu, rozteče a vzdálenost od okraje.
6 × 60 mm označuje průměr vrtu a délku šroubu. Závit má průměr Ø 7,5 mm.
U silnějšího dílu porovnejte balení WDBLG 6 × 80 mm · 100 ks a jeho montážní parametry.
Krabička 100 ks.
- Běžný beton bez rozptýlených vláken, třídy C20/25 až C50/60, s trhlinami i bez nich, vyztužený i nevyztužený.
Otázky, které pomohou při výběru
Jaký je rozdíl mezi průměrem vrtu a závitu?
Do betonu patří vrták Ø 6 mm. Vnější průměr závitu je 7,5 mm a závit se zařezává do stěny vrtu.
Jaký bit a nářadí použít?
Podle aktuálního ETA použijte rázový utahovák s bitem TX 40. Hodnota 80 N·m je horní limit nastavení stroje.
Kolik šroubů je v krabičce?
V prodejní krabičce je 100 šroubů.
