Farmářské střešní šrouby WF do oceli 4,8 × 19 mm, RAL 3005, SW 8 – 16 × 250 ks (4 000 ks)
Farmářské vruty, známé také jako farmery nebo šrouby do plechu, se ve variantě Klimas WF používají na ocelový podklad. Hodí se k upevnění ocelové krytiny na ocelové profily, k montáži klempířských prvků a ke spojování ocelových plechů v přesahu. Špička ve tvaru vrtáku nejprve vytvoří otvor a závit do oceli v něm hned vytvoří spoj.

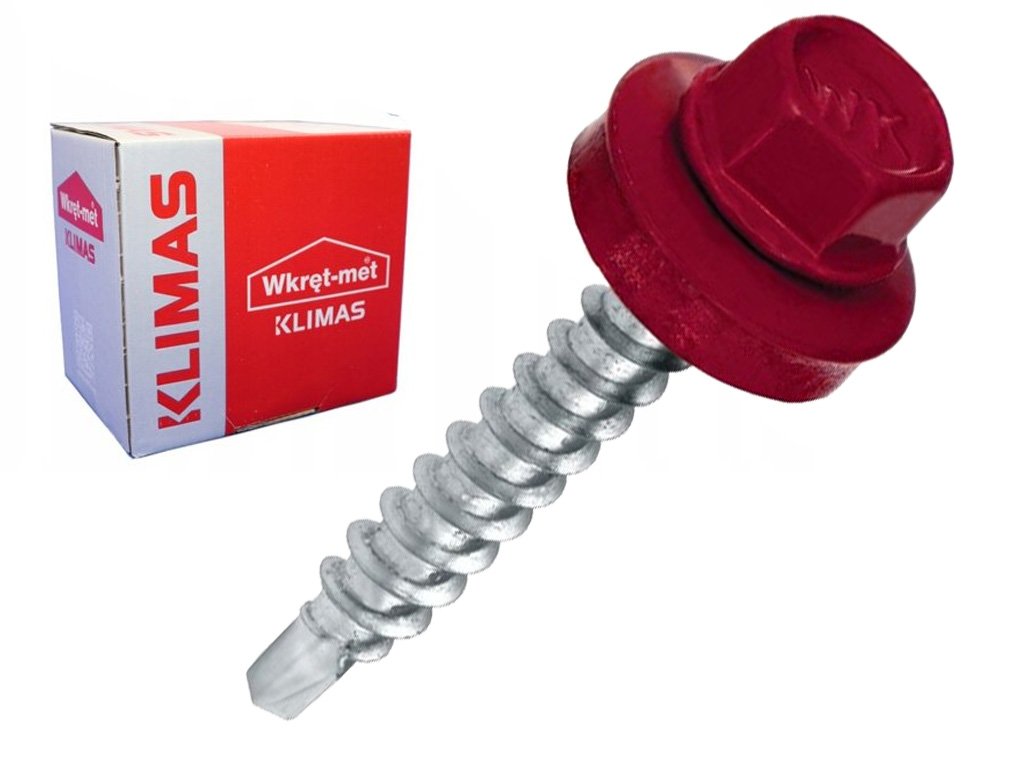

Pod šestihrannou hlavou SW 8 je ocelová podložka Z14 s EPDM. Při správném stlačení těsní okolí otvoru. Galvanický zinek chrání ocelový povrch a lakovaná hlava v odstínu RAL 3005 umožňuje sladit viditelné spoje s plechem. Povrch vybírejte podle podmínek prostředí.
U rozměru 4,8 × 19 mm je vrtací kapacita do 3 mm součtu tlouštěk provrtávané oceli. Maximální užitná délka tfix je 4 mm. Při výběru posuďte oba údaje i to, zda zvolená délka umožní průchozí kotvení do ocelového podkladu.
Technické údaje
Rozměry výrobku
| Průměr šroubu (dw) | 4,8 mm |
|---|---|
| Délka šroubu (Lw) | 19 mm |
| Výška hlavy (k) | 4,5 mm |
| Průměr příruby hlavy (F) | 10 mm |
| Vnější průměr podložky (D) | 14 mm |
| Délka vrtací špičky | 8 mm |
| Šestihranná hlava (S) | SW 8 |
Materiál a povrch
| Materiál šroubu | Tepelně zpracovaná uhlíková ocel |
|---|---|
| Podložka | Ocelová Z14 s těsněním EPDM |
| Galvanický zinek | 12 µm |
| Tloušťka RAL laku | ≥ 60 µm |
| Odstín hlavy | RAL 3005 |
Podklad a montáž
| Ocelový podklad | Ocel nejméně S280GD |
|---|---|
| Min. tloušťka podkladu (hmin) | 0,75 mm |
| Vrtací kapacita – součet tlouštěk oceli (Σti) | ≤ 3 mm |
| Max. užitná délka (tfix) | 4 mm |
| Min. rozteč šroubů (smin) | 50 mm |
| Min. vzdálenost od okraje (cmin) | 25 mm |
| Max. otáčky | 2 500 ot./min |
| Evropské technické posouzení | ETA-16/0443 |
Balení
| Obsah prodejního balení | 16 × 250 ks (4 000 ks) |
|---|
Proč si vybrat WF
Vrtání a upevnění v jednom kroku
Vrtací špička vytvoří otvor pro závit do oceli. V rámci kapacity do 3 mm součtu tlouštěk oceli tak lze spojit díly bez samostatného předvrtávání.
Těsnění kolem otvoru
Ocelová podložka Z14 přenáší přítlak a EPDM těsní okolí prostupu. Šroub veďte kolmo k podkladu, aby podložka rovnoměrně dosedla.
Šestihran pro nástrčný nástavec
Nástrčný nástavec SW 8 zabírá na plochách hlavy. Nářadí držte v ose šroubu, abyste měli kontrolu nad usazením těsnicí podložky.
Zinková ochrana ocelového povrchu
Na uhlíkové oceli je galvanický zinek o tloušťce 12 µm. Vhodnost této ochrany posuďte podle korozivity místa montáže.
Barevné sladění s plechem
Viditelná hlava je lakovaná v odstínu RAL 3005. Výrobce u laku uvádí odolnost vůči UV záření a mechanickému poškození.
Použití a správný výběr
Vhodné použití
- Krycí plech – Kotvení ocelového krycího plechu k ocelovým profilům.
- Klempířské prvky – Přichycení ocelových klempířských prvků na vhodném ocelovém podkladu.
- Přesah plechů – Spojení dvou ocelových plechů v místě přesahu při splnění montážních limitů.
Při výběru zohledněte
- Sečtěte tloušťky všech ocelových vrstev, kterými projde špička. Průměr 4,8 mm má kapacitu do 3 mm a montuje se průchozím způsobem. Posuďte skladbu, korozivitu, rozteče a vzdálenost od okraje podle podkladů výrobce.
Pro délku 19 mm výrobce uvádí maximální užitnou délku 4 mm. Před výběrem jiného rozměru porovnejte výběrovou tabulku i konkrétní skladbu spoje.
Ocel nejméně S280GD s tloušťkou podkladu od 0,75 mm.
Montáž krok za krokem
Připravte si
- Použijte šroubovák s nastavitelnými otáčkami a nástrčný nástavec SW 8.
Zkontrolujte skladbu
Ověřte druh oceli, tloušťku podkladu, součet provrtávaných tlouštěk a korozivitu. Podle skladby vyberte délku, při níž je možné průchozí kotvení.
Šroub veďte kolmo
Šroub nasaďte do nástavce SW 8 a veďte kolmo k podkladu. Výrobce uvádí nejvýše 2 500 ot./min. Při vyšších otáčkách hrozí přehřátí špičky.
Zkontrolujte dosednutí EPDM
Dotáhněte tak, aby podložka rovnoměrně dosedla. Slabé stlačení i nadměrné dotažení mohou způsobit netěsnost a podpořit korozi kolem spoje.
Otázky, které pomohou při výběru
Kam patří šrouby WF?
Klimas WF slouží ke spojení ocelových plechů s ocelovým podkladem, montáži klempířských prvků a spojování plechů v přesahu v rámci uvedených limitů. Pro dřevěný podklad zvolte spojovací prvek určený do dřeva.
Co znamenají hodnoty 3 mm a tfix?
Hodnota 3 mm je horní limit součtu tlouštěk oceli, které špička provrtá. tfix 4 mm je maximální užitná délka konkrétního šroubu 4,8 × 19 mm. Při výběru musí skladba vyhovovat oběma limitům.
Jak poznám správné stlačení podložky?
Podložka má dosedat rovnoměrně k plechu. Šroub veďte kolmo k podkladu a dotáhněte jej bez nadměrného stlačení těsnění.
Jaký nástavec a otáčky použít?
Na vnější šestihran použijte nástrčný nástavec SW 8. Při šroubování nastavte vhodné otáčky, nejvýše 2 500 ot./min podle výrobce.
Co znamená barva RAL?
RAL 3005 je kód odstínu lakované hlavy. Vyberte jej podle viditelné plochy plechu a povrchovou ochranu posuďte podle místa montáže.
Kolik šroubů je v balení?

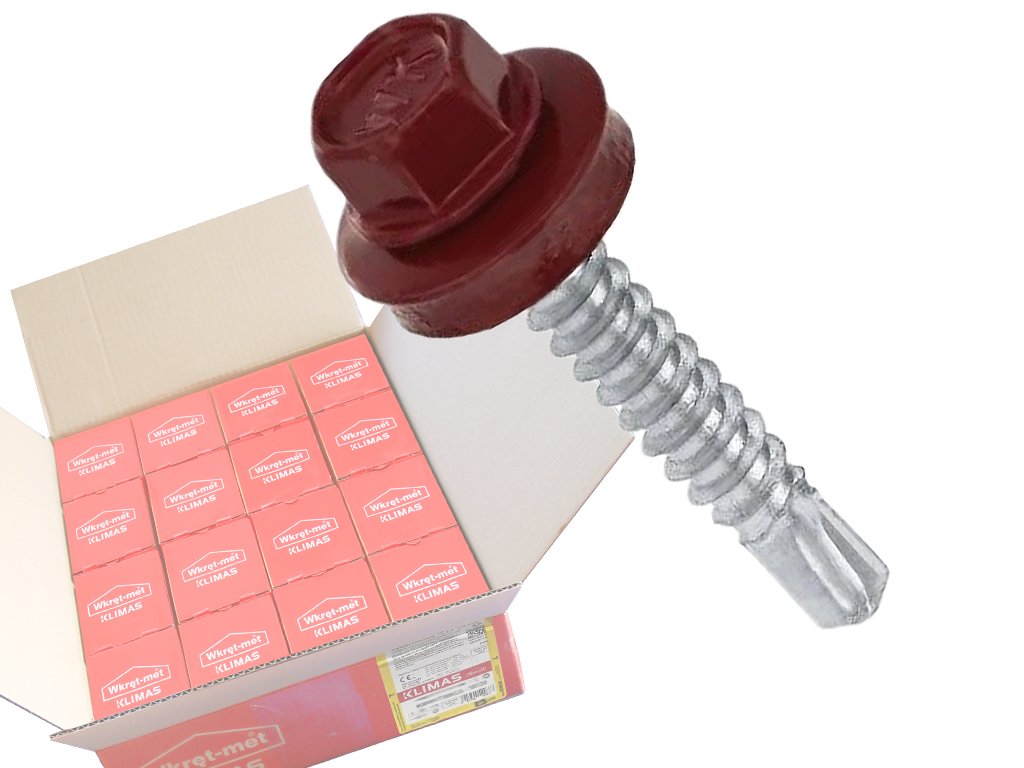

V kartonu je 16 × 250 ks (4 000 ks). Krabičky obsahují stejný rozměr a odstín.
Dokumenty a další informace
Klimas Wkręt-met
Klimas Wkręt-met vyrábí spojovací materiál pro stavební použití. Pro šrouby WF zveřejňuje technické údaje, výběrové tabulky a podmínky montáže.
