Šrouby do betonu Klimas WDBLS 8 × 70 mm · 1 ks

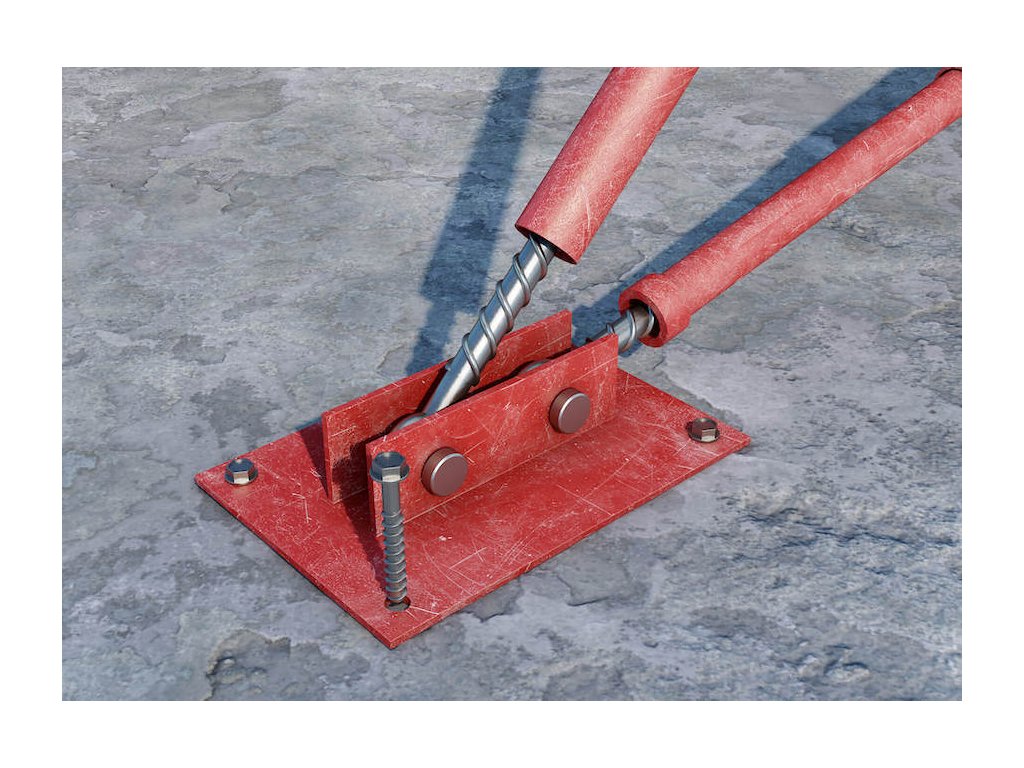

Když montujete konzolu, regál nebo zábradlí do betonu, šroub Klimas WDBLS zašroubujete přímo do vyčištěného vrtu. Závit si při montáži vytvoří ve stěně otvoru vlastní dráhu. Podložková část šestihranné hlavy dosedne na upevňovaný díl a přitlačí ho k podkladu.
8 × 70 mm označuje průměr vrtu a délku šroubu. Vnější průměr závitu je 9,9 mm. Při jmenovité hloubce osazení 65 mm je přípustná tloušťka dílu 5 mm.

Technické údaje
Montážní hodnoty platí pro tento rozměr při jmenovité hloubce osazení 65 mm. Minimální rozteče a vzdálenosti od okraje použijte v návrhu spoje podle ETA.
Rozměry a provedení
| Jmenovitý průměr vrtu (D0) | 8 mm |
|---|---|
| Délka šroubu (L) | 70 mm |
| Vnější průměr závitu (D) | 9,9 mm |
| Velikost klíče (SW) | 13 mm |
| Materiál a povrch | Uhlíková ocel s galvanickým zinkem |
| Provedení hlavy | šestihranná hlava s integrovanou podložkou |
Osazení při jmenovité hloubce
| Jmenovitá hloubka osazení (hnom) | 65 mm |
|---|---|
| Účinná kotevní hloubka (hef) | 50,6 mm |
| Min. hloubka vrtu (h0) | 75 mm |
| Max. průměr otvoru v upevňovaném dílu (df) | 11 mm |
| Min. tloušťka upevňovaného dílu (tfix,min) | 5 mm |
| Max. tloušťka upevňovaného dílu (tfix) | 5 mm |
| Utahovací moment (Tinst) | 40 N·m |
Minimální rozměry podkladu
| Min. tloušťka betonu (hmin) | 110 mm |
|---|---|
| Min. rozteč kotev (smin) | 50 mm |
| Min. vzdálenost od okraje (cmin) | 50 mm |
Prodejní balení
| Prodejní balení | Prodej po 1 ks |
|---|
Proč si vybrat WDBLS

Přímý závitový spoj
Závit se zachytí přímo v betonu. Spoj se osazuje bez rozpěrného pouzdra a kotevní malty, takže při montáži odpadá doba jejího vytvrzování.

Šestihran a dosedací plocha
Na šestihran nasaďte klíč SW 13. Integrovaná podložková plocha po dotažení přitlačí díl a její dosednutí můžete zkontrolovat.

Zinkový povlak pro interiér
Galvanický zinek chrání povrch uhlíkové oceli. Pro toto pozinkované provedení uvádí ETA suché vnitřní prostředí.
Použití a správný výběr
Vhodné použití
- Konzoly a lišty – Uchycení konzol a montážních lišt do betonu podle návrhu spoje.
- Regály a zábradlí – Sériová upevnění skladových regálů, zábran nebo zábradlí v suchém interiéru.
- Ocelová a dočasná upevnění – Dočasná upevnění a montáž lehkých až středních ocelových konstrukcí podle projektu.
Při výběru zohledněte
- U tohoto rozměru dodržte tloušťku upevňovaného dílu 5 mm.
- Pozinkované provedení pro suchý interiér. Kotvení posuďte podle zatížení, tloušťky betonu, roztečí a vzdálenosti od okrajů.
- Při požárním požadavku vycházejte z návrhu spoje a příslušných tabulek ETA.
Při změně délky porovnejte WDBLS 8 × 80 mm a přípustnou tloušťku dílu.
Stejný rozměr je dostupný také jako karton 4 × 50 ks nebo krabička 50 ks.
- Hutný beton C20/25 až C50/60 s trhlinami i bez nich, vyztužený i nevyztužený.
Montáž krok za krokem
Připravte vrt
Vyznačte polohu podle návrhu a vrtejte s příklepem kolmo k betonu. Použijte vrták Ø 8 mm a dodržte hloubku vrtu alespoň 75 mm. Chraňte výztuž.
Vyčistěte otvor
Otvor nejméně třikrát vyčistěte kartáčem SCF a nejméně třikrát vyfoukněte pumpou PCF.
Dotáhněte a zkontrolujte
Šroub zašroubujte přes díl do připraveného vrtu. Nasaďte klíč SW 13 a momentovým klíčem dotáhněte na 40 N·m. Podložková plocha musí celá dosednout a hlava má zůstat bez poškození.



Otázky, které pomohou při výběru
Proč se liší průměr vrtu a závitu?
Vrt má průměr 8 mm. Závit s vnějším průměrem 9,9 mm se při montáži zařízne do stěny otvoru.
Jak silný díl mohu připevnit?
Při osazení do hloubky 65 mm může mít upevňovaný díl nejvýše 5 mm.
Jaký klíč a moment použít?
Použijte nástrčný klíč SW 13. Utahovací moment pro uvedené osazení je 40 N·m.
Kam patří pozinkované provedení?
Pro tuto ocel se zinkovým povlakem uvádí ETA suché vnitřní prostředí.
Kolik kusů dostanu?
Prodej po 1 ks.
