7,5x35mm - 1 ks - Šroub do betonu s vnitřním závitem, WDBGW

Šroub do betonu WDBGW 7,5 × 35 mm s vnitřním závitem M8/M10

Klimas WDBGW vytváří v betonu kotevní bod pro závitovou tyč. Jeho hlava má dva stupně vnitřního metrického závitu M8 a M10, takže tyč lze připojit přímo do hlavy šroubu. Toto spojení se používá například při zavěšení potrubí, vzduchotechniky, montážních lišt a konzol.

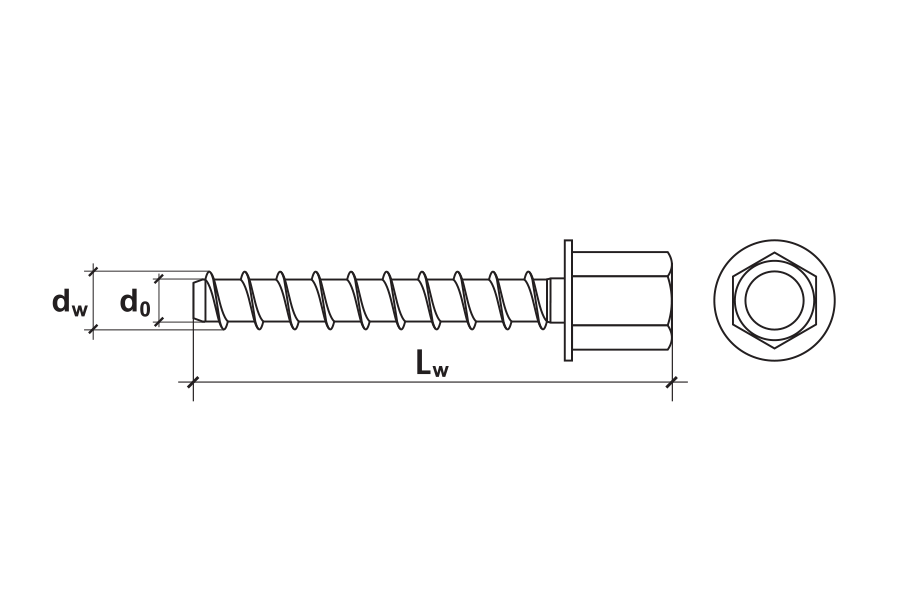

Vnější závit šroubu má průměr 7,5 mm, ale montuje se do předvrtaného otvoru o průměru 6 mm. Tyto údaje nelze zaměňovat: číslo 06 v označení výrobku se vztahuje k vrtanému otvoru. Závit se zařezává do připraveného betonového otvoru a vytváří mechanické zakotvení bez plastové hmoždinky nebo chemické malty.

Připojení závitové tyče v suchém interiéru

Tělo šroubu je z uhlíkové oceli s galvanickým pozinkováním. Výrobce uvádí použití v suchých vnitřních podmínkách. Šestihranná hlava se šroubuje nástrčným klíčem SW-13; závitová tyč se následně připojí do odpovídajícího vnitřního závitu. Před výběrem zkontrolujte nejen délku šroubu, ale také druh betonu, potřebné zakotvení a rozmístění kotevních bodů.

Varianta o délce 35 mm není podle technického listu pokryta ETA-20/0769. Hodnoty únosnosti a zakotvení schválené 57 mm verze na ni nelze přenést.

Montáž

Montáž

1. Ověřte vhodnost betonu a vyznačte kotevní body. Hloubku otvoru, zakotvení a vzdálenosti zvolte podle konkrétní varianty a technického návrhu; při vrtání nepoškoďte výztuž.
2. Vyvrtejte otvor kolmo k podkladu vhodným vrtákem. Technický list požaduje vyčištění kartáčkem nejméně třikrát a vyfoukání pumpou nejméně třikrát.
3. Šroub zašroubujte do připraveného otvoru nástrčným klíčem, který obepíná šestihrannou hlavu. Dodržte montážní podmínky a moment platné pro zvolenou variantu.
4. Do odpovídajícího vnitřního závitu připojte závitovou tyč. Zkontrolujte správné dosednutí, pevné spojení a celou sestavu závěsu před zatížením.

Výhody a použití

• Přímé připojení závitové tyče: vnitřní metrický závit vytváří spoj pro závěsné systémy.
• Kotvení bez rozpěrné hmoždinky: závit se mechanicky zachytává v předvrtaném betonu.
• Montáž instalací: praktické řešení pro potrubí, vzduchotechniku, lišty a konzoly v suchém interiéru.

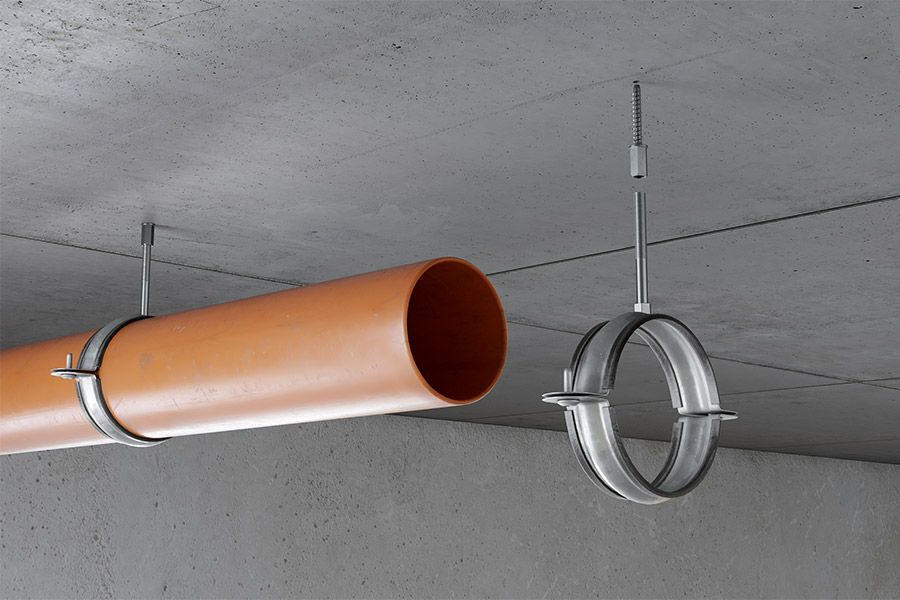

Obrázek výrobce znázorňuje použití v potrubním závěsu. Závitové tyče a objímky nejsou součástí balení šroubů.
