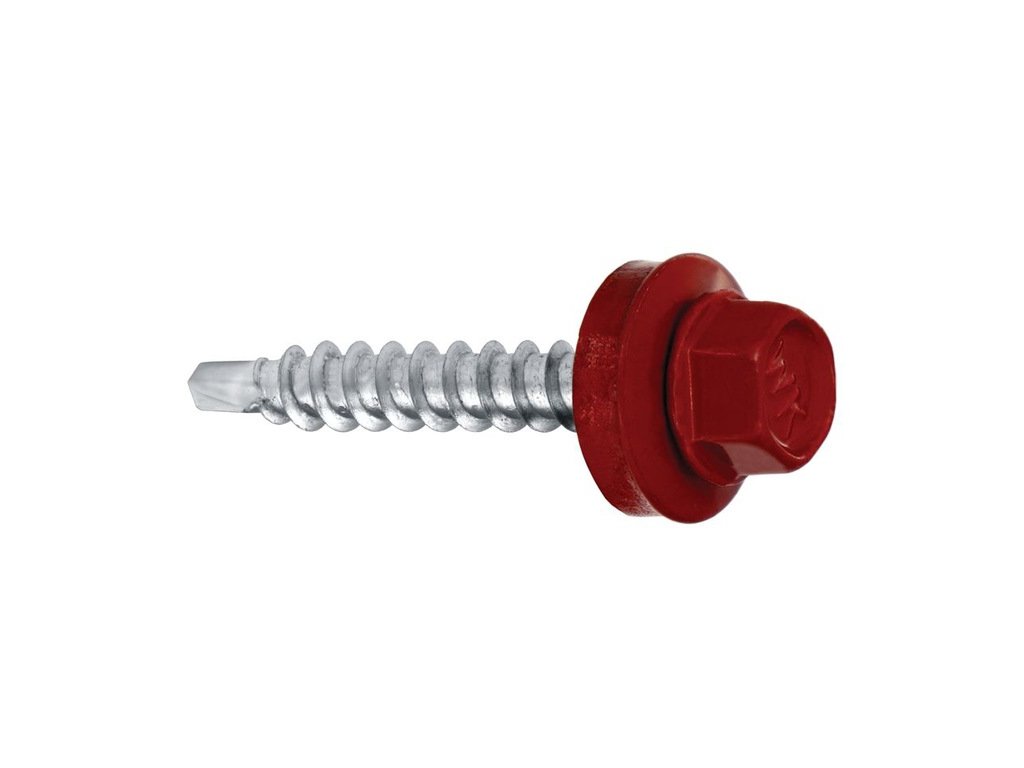

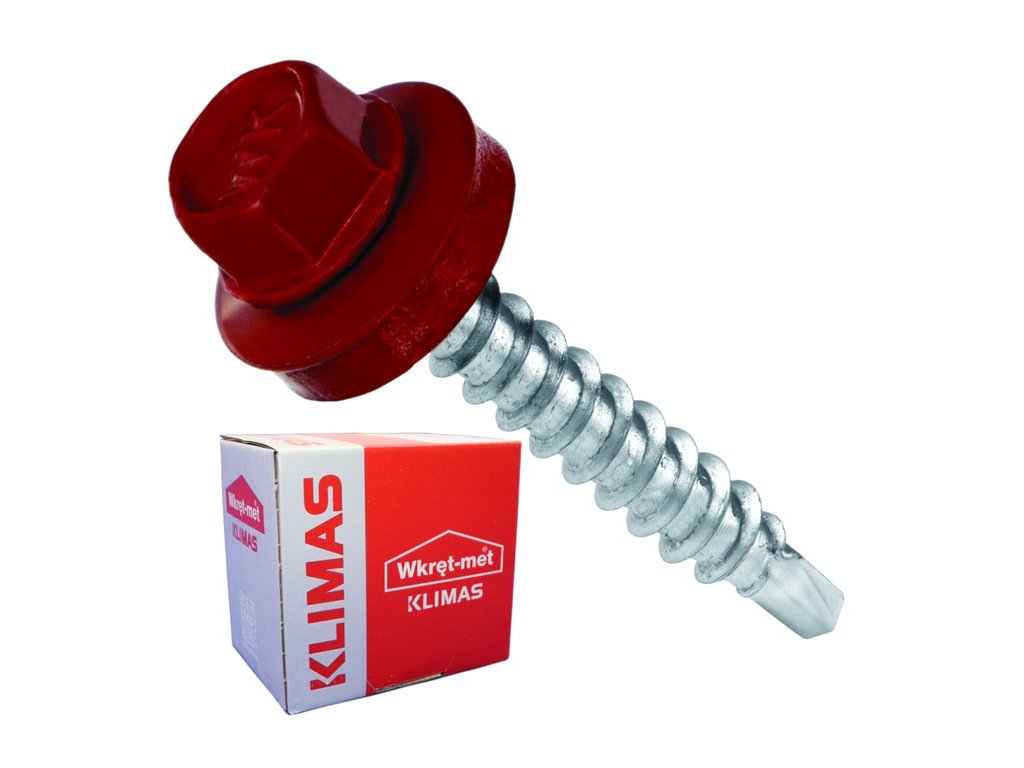

Farmářské vruty Klimas WFD-48035-3011 4,8 × 35 mm, RAL 3011, krabička 250 ks

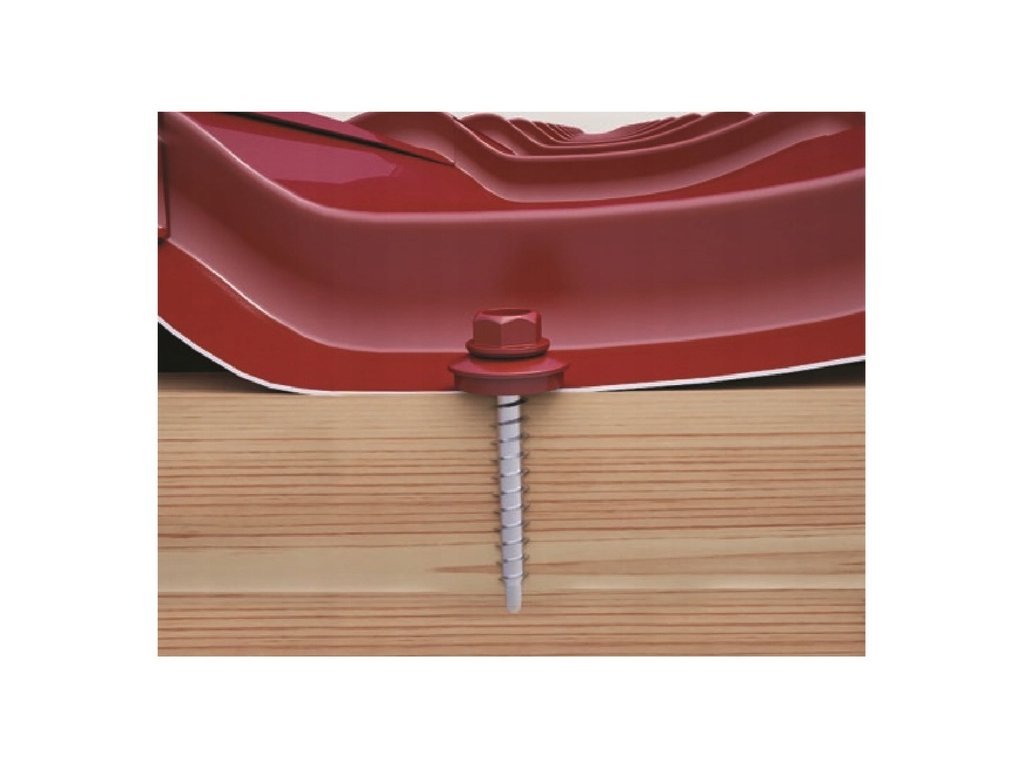

Farmářské střešní vruty Klimas WFD spojují ocelový střešní plech s dřevěnou nosnou konstrukcí. Tyto střešní šrouby s těsnicí podložkou EPDM využijete při montáži plechové krytiny, vlnitého plechu a profilovaných střešních tabulí na dřevěný podklad. Samovrtný hrot projde plechem a závit do dřeva zajistí zakotvení v nosném prvku. Šestihranná hlava SW 8 umožňuje vedení vrutu nástrčným nástavcem.
U střešního spoje záleží také na tom, co se děje pod hlavou. Podložka nese EPDM těsnění, které při správném dotažení utěsní prostup v plechu. Vrut musí stát kolmo a podložka má dosednout rovnoměrně: příliš slabé ani nadměrné stlačení těsnění není správná montáž. Právě souhra hrotu, závitu do dřeva a těsnicí podložky dělá z WFD účelný spojovací prvek pro plech na dřevě.
Ocelový povrch chrání galvanický zinek s minimální tloušťkou 12 μm. Lak v barvě RAL pomáhá sladit viditelnou hlavu vrutu s krytinou a výrobce u něj uvádí odolnost proti mechanickému poškození a UV záření. Tato varianta má odstín RAL 3011. Povrchovou úpravu i odstín vybírejte podle prostředí a konkrétní střechy.
U rozměru 4,8 × 35 mm rozlišujte vrtací kapacitu 2,5 mm od maximální tloušťky připevňovaného prvku 5 mm. Délku zvolte podle celé skladby spoje, výšky profilu krytiny a potřebného zakotvení ve dřevě. Samotná tloušťka plechu k výběru nestačí; dodržte také montážní pokyny výrobce krytiny.
Technické údaje

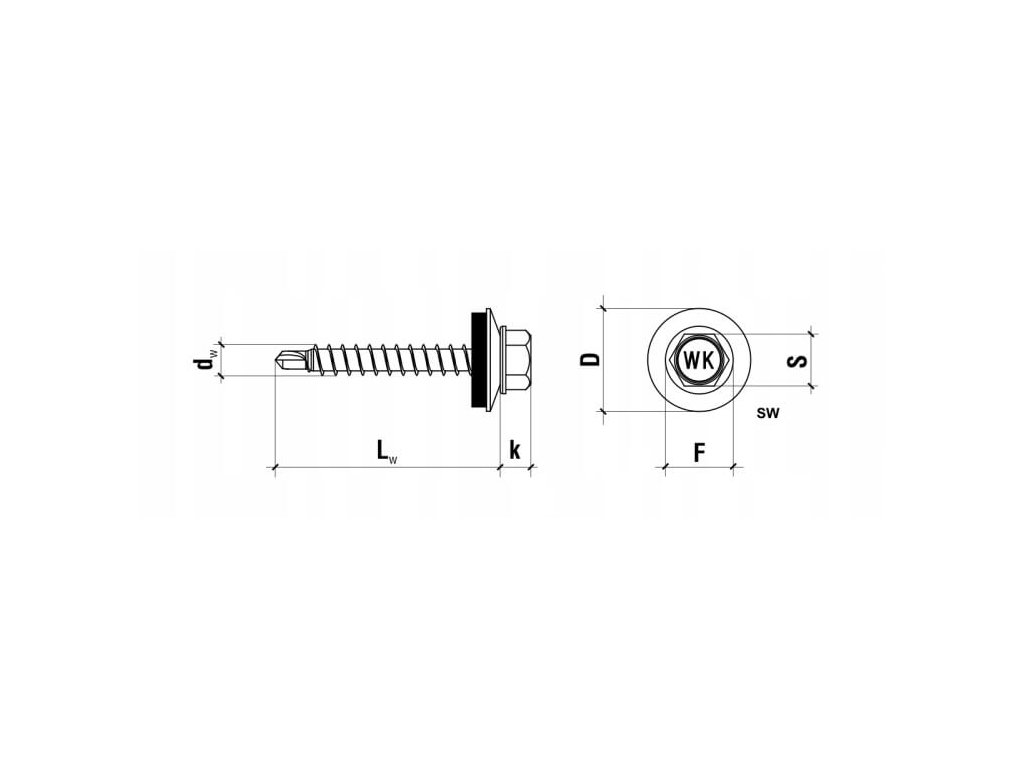

Rozměry ve výkresu jsou v milimetrech. Přejděte na rozměr ve výkresu nebo tabulce. Kliknutím jej ponecháte zvýrazněný.
Pevnostní údaje platí pro dřevo C24, příslušnou tloušťku ocelového plechu a skutečné zakotvení h_eff > 20 nebo > 30 mm. Jde o charakteristické hodnoty v pořadí tah / smyk, nikoli dovolené zatížení hotového spoje. Krátký rozměr je automaticky nesplňuje; délku vyberte podle skladby a potřebného zakotvení.
Rozměry výrobku
Klikněte na červené označení nebo hodnotu v tabulce.| Průměr vrutu (dw) | 4,8 mm |
|---|---|
| Délka vrutu (Lw) | 35 mm |
| Max. tloušťka připevňovaného prvku (tfix) | 5 mm |
| Výška hlavy (k) | 4,5 mm |
| Průměr hlavy (F) | 10 mm |
| Průměr těsnicí podložky (D) | 14 mm |
| Šířka šestihranu (S) | 8 mm |
| Délka vrtacího hrotu | 5 mm |
Provedení a materiál
| Velikost nástavce (SW) | SW 8 |
|---|---|
| Provedení závitu | Závit do dřeva |
| Materiál vrutu | Uhlíková ocel |
| Povrchová úprava | Galvanický zinek min. 12 μm a lak RAL min. 60 μm |
| Barva | RAL 3011 |
| Těsnicí podložka | Ocelová Z14 s těsněním EPDM |
Osazení a montáž
| Vrtací kapacita v plechu | 2,5 mm |
|---|---|
| Nosný podklad | Dřevo min. C24 |
| Minimální hloubka zakotvení (heff) | 20/30 mm při tloušťce dřeva 20/30 mm; délku vrutu ověřte podle skladby |
| Minimální rozteč (smin) | 50 mm |
| Minimální vzdálenost od okraje (cmin) | 25 mm |
Charakteristické pevnostní údajeZobrazit údajeSkrýt údaje
| Plech 0,50 mm · h_eff > 20 mm (tah / smyk) | 1,24 / 1,10 kN |
|---|---|
| Plech 0,63 mm · h_eff > 20 mm (tah / smyk) | 1,24 / 1,50 kN |
| Plech 0,75 mm · h_eff > 20 mm (tah / smyk) | 1,24 / 1,74 kN |
| Plech 0,88 mm · h_eff > 20 mm (tah / smyk) | 1,24 / 1,74 kN |
| Plech 1,00 mm · h_eff > 20 mm (tah / smyk) | 1,24 / 1,74 kN |
| Plech 1,25 mm · h_eff > 20 mm (tah / smyk) | 1,24 / 1,74 kN |
| Plech 0,50 mm · h_eff > 30 mm (tah / smyk) | 1,73 / 1,10 kN |
| Plech 0,63 mm · h_eff > 30 mm (tah / smyk) | 1,73 / 1,50 kN |
| Plech 0,75 mm · h_eff > 30 mm (tah / smyk) | 1,73 / 1,74 kN |
| Plech 0,88 mm · h_eff > 30 mm (tah / smyk) | 1,73 / 1,74 kN |
| Plech 1,00 mm · h_eff > 30 mm (tah / smyk) | 1,73 / 1,74 kN |
| Plech 1,25 mm · h_eff > 30 mm (tah / smyk) | 1,73 / 1,74 kN |
| Podmínky pevnostních hodnot | Dřevo C24 a skutečná účinná hloubka kotvení uvedená u hodnoty; nejde o automatickou únosnost každého rozměru nebo hotového spoje. Výrobce doporučuje dílčí bezpečnostní součinitel 1,33. |
Prodávané balení
| Počet v prodávaném balení | 250 ks |
|---|
Nakupujte s okamžitou slevou!
Prodáváme nejen menší balení. Pro profesionály s vysokou spotřebou jsme si připravili také prodej na celá kartonová balení s okamžitou slevou. U tohoto rozměru a barvy můžete místo 250 ks vybrat karton 3000 ks s výhodnější cenou za kus.
Nemusíte čekat na slevové kódy nebo výprodeje: výhodnější kartonová cena je už uvedená u většího balení.
Prohlédnout kartonové balení
Proč si vybrat WFD
Těsnění přímo pod hlavou
EPDM je spojeno s podložkou pod hlavou vrutu. Při kolmém osazení a správném stlačení těsní místo prostupu vrutu plechem.
Samovrtný hrot pro průchod plechem
Hrot vytvoří otvor v plechu v rámci vrtací kapacity. Následně se závit zašroubuje do dřevěného nosného prvku.
Vedení šestihranným nástavcem
Šestihranná hlava SW 8 přenáší krouticí moment nástrčným nástavcem. Při montáži veďte nářadí v ose, aby podložka přenesla přítlak rovnoměrně a EPDM správně dosedlo.
Ochranný zinkový povlak
Uhlíkovou ocel pokrývá galvanický zinek minimálně 12 μm. Povrch vybírejte s ohledem na korozní podmínky použití.
Barva sladěná s krytinou
Lakovaná hlava v odstínu RAL 3011 ladí s odpovídající barvou krytiny. Deklarovaná ochrana laku zahrnuje UV záření i mechanické poškození. Odstín i ochranu povrchu vybírejte podle konkrétní střechy.
Použití a správný výběr
Vhodné použití
- Plechová střešní krytina – upevnění ocelových tabulí na dřevěný podklad.
- Vlnitý plech – kotvení plechu do dřevěné nosné konstrukce.
- Profilované střešní tabule – připevnění ke dřevu při správně zvolené délce vrutu.
Při výběru zohledněte
- Délku zvolte podle skladby krytiny a požadovaného zakotvení ve dřevě.
- Při délce vrutu 35 mm nepřekročte t_fix 5 mm pro připevňovanou skladbu.
- EPDM musí rovnoměrně dosednout; nepřetáhněte podložku.
- Odstín RAL a ochranu povrchu přizpůsobte střeše a prostředí.
Nosným podkladem má být dřevo alespoň C24. Délku vyberte podle skladby krytiny, připevňované tloušťky a potřebného zakotvení. U varianty dlouhé 35 mm počítejte s t_fix nejvýše 5 mm; údaj o vrtací kapacitě 2,5 mm tento limit nenahrazuje.
Montáž krok za krokem
Připravte si
- Šroubovák s kontrolovaným dotahováním a nástrčný nástavec SW 8.
Vyberte místo a délku
Použijte originální vruty WFD. Zkontrolujte dřevěný podklad alespoň C24, celou skladbu spoje a potřebné zakotvení. Pro tento rozměr dodržte tloušťku připevňovaného prvku do 5 mm; minimální rozteč vrutů je 50 mm a vzdálenost od okraje 25 mm.
Připravte nástavec SW 8
Nastavte vhodné otáčky a kontrolované dotahování. Připravte plech a dřevěný nosný prvek podle montážního postupu krytiny.
Vrut veďte kolmo
Provrtejte plech a zašroubujte závit do dřeva bez vychylování vrutu. Zachovejte požadované zakotvení.
Zkontrolujte podložku EPDM
Těsnění má dosednout rovnoměrně. Volná podložka ani těsnění vytlačené nadměrným dotažením nejsou správný výsledek.
Videoukázky produktu
Otázky, které pomohou při výběru
Je WFD určený do dřeva, nebo do ocelového profilu?
WFD připevňuje ocelový plech k dřevěnému nosnému prvku. Závit je určený do dřeva; při kotvení do ocelové konstrukce vyberte vhodnou řadu šroubů do oceli.
Jak poznám správně dotaženou podložku?
Vrut je kolmý k plechu a EPDM rovnoměrně dosedá. Nesmí zůstat volné ani být nadměrně vytlačené zpod podložky.
Jakou tloušťku plechu zvládne 4,8 × 35 mm?
Hrot má vrtací kapacitu 2,5 mm pro součet ocelových plechů. Pro připevňovanou skladbu u varianty 4,8 × 35 mm platí samostatný limit t_fix 5 mm. V dřevěném nosníku musí zároveň zůstat potřebná účinná hloubka zakotvení.
Jaký nástavec potřebuji?
Pro tuto variantu je určen nástrčný nástavec SW 8. Vrut veďte v ose a dotažení kontrolujte podle dosednutí EPDM těsnění.
Co znamená RAL 3011?
RAL 3011 je označení odstínu lakované hlavy této varianty. Barvu zvolte podle plechové krytiny; odstín nemění požadavky na dřevěný podklad, délku, zakotvení ani montáž EPDM podložky.
Jak vybrat správnou délku farmářského vrutu?
Zohledněte celou skladbu spoje, výšku profilu krytiny a potřebné zakotvení do dřeva. U tohoto rozměru WFD je pro připevňovanou skladbu hranicí t_fix 5 mm. Delší rozměr volte podle konkrétní skladby a montážního návodu krytiny; samotná tloušťka plechu pro výběr nestačí.
Kolik vrutů obsahuje balení?
Krabička tohoto rozměru a odstínu obsahuje 250 vrutů. Počet kusů se vztahuje na konkrétní prodávané balení.
Dokumenty a další informace
Klimas – detaily podložené technickými údaji
Klimas u WFD spojuje samovrtný hrot, závit do dřeva a těsnicí podložku EPDM. Při montáži tak oceníte vedení šestihranným nástavcem, zakotvení v dřevěném podkladu i rovnoměrné dosednutí těsnění pod hlavou. Pozinkování a barevný lak doplňují spoj, jehož viditelná část může ladit s krytinou. Výrobce k vrutům zveřejňuje rozměrové tabulky a montážní podmínky, aby se správná délka vybírala podle konkrétní střechy.
