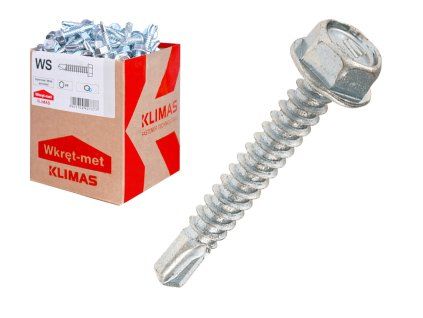

Samovrtné šrouby Klimas WS-55025K 5,5 × 25 mm, karton 6000 ks
Samovrtné šrouby do plechu Klimas WS jsou určené k upevnění ocelového plechu k ocelovým profilům a dalším ocelovým nosným prvkům. Tyto šrouby do kovu se šestihrannou hlavou využijete při montáži opláštění, klempířských detailů i při spojování přeplátovaných plechů. Vrtací hrot vytvoří otvor a závit se následně zařízne do oceli, takže při správně zvolené tloušťce materiálu navazuje vrtání a šroubování v jednom pracovním kroku.
Přínos šroubu Klimas spočívá ve spojení povrchově kalené oceli, samovrtného hrotu a závitu navrženého pro kovový podklad. Šestihranná hlava se vede nástrčným nástavcem SW 8 a umožňuje přenos krouticího momentu při montáži. Galvanický zinkový povlak s minimální tloušťkou 12 μm chrání ocelový povrch; vhodnost do konkrétního prostředí je však nutné posoudit podle jeho korozní agresivity.
Varianta WS 5,5 × 25 mm má vrtací kapacitu do 5 mm oceli a maximální tloušťku připevňovaného prvku 10 mm. Jde o dva odlišné údaje: vrtací kapacita se vztahuje na součet provrtávaných ocelových vrstev, zatímco užitná délka určuje tloušťku připevňovaného dílu. Před výběrem proto zkontrolujte celý spoj, tloušťku nosného profilu i požadované vzdálenosti šroubů.
WS je provedení bez těsnicí podložky EPDM. Má-li prostup plechem zároveň těsnit proti vodě, zvolte odpovídající těsnicí spojovací prvek podle skladby a návrhu konstrukce. Při montáži veďte šroub kolmo k plechu a dodržte nejvýše 1 800 otáček za minutu, aby se vrtací hrot nepřehříval.

Technické údaje
Rozměry ve výkresu jsou v milimetrech. Přejděte na rozměr ve výkresu nebo tabulce. Kliknutím jej ponecháte zvýrazněný.
Rozměry výrobku
Klikněte na červené označení nebo hodnotu v tabulce.| Průměr šroubu (dw) | 5,5 mm |
|---|---|
| Délka šroubu (Lw) | 25 mm |
| Max. tloušťka připevňovaného prvku (tfix) | 10 mm |
| Výška hlavy (k) | 4,9 mm |
| Průměr příruby pod hlavou (F) | 10,5 mm |
| Šířka šestihranu (S) | 8 mm |

Provedení a materiál
| Velikost nástavce (SW) | SW 8 |
|---|---|
| Provedení závitu | Samořezný závit do oceli |
| Materiál šroubu | Povrchově kalená uhlíková ocel |
| Ochrana proti korozi | Galvanický zinek, min. 12 μm |
Osazení a montáž
| Vrtací kapacita do oceli | 5 mm |
|---|---|
| Nosný podklad | Ocel min. S280GD; tloušťka min. 1 mm |
| Nejvyšší montážní otáčky | 1800 min⁻¹ |
| Minimální osová vzdálenost | 50 mm |
| Minimální vzdálenost od okraje | 25 mm |
Prodávané balení
| Počet v prodávaném balení | 6000 ks |
|---|
Proč si vybrat WS

Hrot, který si připraví otvor
Samovrtný hrot provrtá odpovídající ocelovou skladbu. Vrtání a vytvoření závitu tak mohou následovat bez samostatného předvrtání; u tohoto průměru je hranicí 5 mm oceli.

Pevné vedení nástavcem SW 8
Šestihrannou hlavu uchopí nástrčný nástavec SW 8. Pevné vedení nástavce pomáhá přenášet krouticí moment a příruba pod hlavou přitlačuje upevňovaný plech.

Závit určený pro ocelový spoj
Geometrie závitu odpovídá kotvení plechu do oceli. Správný výběr vychází i z tloušťky nosného profilu, nejen z délky šroubu.

Zinkový povlak na ocelovém povrchu
Galvanický zinek o tloušťce minimálně 12 μm tvoří ochrannou vrstvu šroubu. Povrchovou úpravu vybírejte podle prostředí použití.
Použití a správný výběr
Vhodné použití
- Plechové opláštění – upevnění ocelového plechu k ocelovým profilům.
- Klempířské prvky – připevnění plechových detailů k ocelovému podkladu.
- Přeplátované plechy – spojování přeplátovaných plechů v navrženém spoji.
Při výběru zohledněte
- Zkontrolujte součet provrtávaných ocelových vrstev: nejvýše 5 mm.
- Nosná ocel má mít alespoň 1 mm; dodržte předepsané okraje a rozteče.
- WS nemá EPDM podložku; utěsnění prostupu řešte vhodným typem spoje.
Vhodné materiály: Pro tento průměr výrobce uvádí ocelový podklad nejméně S280GD s tloušťkou alespoň 1 mm. Délku a únosnost volte podle celého spoje; tloušťku připevňovaného dílu nezaměňujte s vrtací kapacitou.
Montáž krok za krokem
Připravte si
- Šroubovák s regulací otáček a nástrčný nástavec SW 8.
Zkontrolujte spoj
Pro montáž použijte pouze originální šrouby WS. Celková tloušťka vrtaných ocelových vrstev nesmí přesáhnout 5 mm. Nosný profil musí mít nejméně 1 mm; polohu spoje určete podle požadovaného odstupu od okraje a roztečí šroubů.
Připravte správný nástavec
Použijte nástrčný nástavec SW 8 a nastavte nejvýše 1 800 otáček za minutu.
Vrtejte a šroubujte kolmo
Veďte šroub kolmo k povrchu plechu. Nepřehřívejte hrot nadměrnými otáčkami.
Zkontrolujte dosednutí
Ověřte spojení připevňovaného dílu s podkladem a dodržení návrhu. Únosnost posuzujte podle tloušťky plechu i ocelového podkladu.

Otázky, které pomohou při výběru
Je WS šroub do dřeva, nebo do oceli?
WS je určený ke kotvení ocelového plechu do ocelového podkladu. Pro plech připevňovaný do dřeva zvolte řadu určenou pro dřevěnou konstrukci.
Je nutné otvor předvrtat?
Při vhodné skladbě vytvoří otvor samovrtný hrot. Součet provrtávaných ocelových vrstev musí odpovídat vrtací kapacitě: u WS Ø 5,5 mm nejvýše 5 mm.
Jak rozlišit vrtací kapacitu a užitnou délku?
5 mm je vrtací kapacita do oceli. 10 mm je maximální tloušťka připevňovaného prvku pro konkrétní délku WS 5,5 × 25 mm. Tyto hodnoty nelze zaměňovat.
Jaké nářadí a otáčky použít?
Použijte nástavec SW 8 a nejvýše 1 800 otáček za minutu. Šroub veďte kolmo k plechu; příliš vysoké otáčky mohou přehřát hrot.
Má WS těsnicí podložku na střechu?
Toto provedení WS se dodává bez těsnicí podložky EPDM. Má-li spoj těsnit proti vodě, vyberte vhodný těsnicí šroub podle podkladu a návrhu střechy.
Kolik kusů obsahuje toto balení?
Prodávaný karton obsahuje 6000 kusů. Jde o 12 vnitřních balení po 500 ks.
Dokumenty a další informace

Klimas – detaily podložené technickými údaji
Klimas u WS spojuje samovrtný hrot, závit do oceli a šestihrannou hlavu do jediného spojovacího prvku. Povrchově kalená uhlíková ocel a galvanický zinek doplňují geometrii určenou pro práci s plechem. Výrobce zveřejňuje rozměry, vrtací kapacitu i podmínky osazení pro jednotlivé průměry; šroub proto vyberete podle konkrétního spoje a připraveného nářadí.
