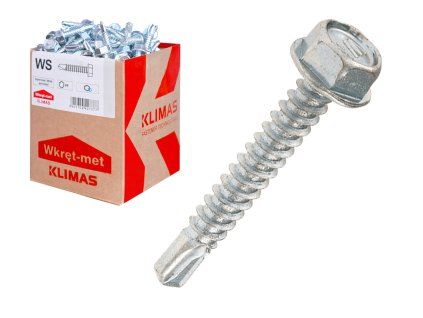

5,5x19mm - 1 Karton (16x500 ks) - SW Samovrtné šrouby pro kotvení plechu do oceli, WS

Kód: WS-55019K
8 441 Kč –17 %
Klimas WS-55019 · 16 × 500 ks
8 441 Kč –17 % 6 952 Kč 5 652 Kč bez DPH Měrná cena: 0,87 Kč / 1 ks
Objednáno
Můžeme doručit do:
24.11.2026

Samovrtné šrouby do plechu a oceli Klimas WS 5,5 × 19 mm se šestihrannou hlavou SW 8. Vrtací hrot provrtá ocelové vrstvy s celkovou tloušťkou do 5 mm; maximální tloušťka připevňovaného dílu je 4 mm. Galvanicky pozinkované, bez těsnicí podložky EPDM. Balení 8000 ks.

Detailní informace

Detailní popis produktu

Samovrtné šrouby Klimas WS-55019K 5,5 × 19 mm, karton 8000 ks

Samovrtné šrouby do plechu Klimas WS jsou určené k upevnění ocelového plechu k ocelovým profilům a dalším ocelovým nosným prvkům. Tyto šrouby do kovu se šestihrannou hlavou využijete při montáži opláštění, klempířských detailů i při spojování přeplátovaných plechů. Vrtací hrot vytvoří otvor a závit se následně zařízne do oceli, takže při správně zvolené tloušťce materiálu navazuje vrtání a šroubování v jednom pracovním kroku.

Přínos šroubu Klimas spočívá ve spojení povrchově kalené oceli, samovrtného hrotu a závitu navrženého pro kovový podklad. Šestihranná hlava se vede nástrčným nástavcem SW 8 a umožňuje přenos krouticího momentu při montáži. Galvanický zinkový povlak s minimální tloušťkou 12 μm chrání ocelový povrch; vhodnost do konkrétního prostředí je však nutné posoudit podle jeho korozní agresivity.

Varianta WS 5,5 × 19 mm má vrtací kapacitu do 5 mm oceli a maximální tloušťku připevňovaného prvku 4 mm. Jde o dva odlišné údaje: vrtací kapacita se vztahuje na součet provrtávaných ocelových vrstev, zatímco užitná délka určuje tloušťku připevňovaného dílu. Před výběrem proto zkontrolujte celý spoj, tloušťku nosného profilu i požadované vzdálenosti šroubů.

WS je provedení bez těsnicí podložky EPDM. Má-li prostup plechem zároveň těsnit proti vodě, zvolte odpovídající těsnicí spojovací prvek podle skladby a návrhu konstrukce. Při montáži veďte šroub kolmo k plechu a dodržte nejvýše 1 800 otáček za minutu, aby se vrtací hrot nepřehříval.

Prohlédnout rozměry a parametry
Výkres šroubu Klimas WS-55019, 5,5 × 19 mm, 16 × 500 ks

Technické údaje

Rozměry ve výkresu jsou v milimetrech. Přejděte na rozměr ve výkresu nebo tabulce. Kliknutím jej ponecháte zvýrazněný.

Rozměry výrobku

Klikněte na červené označení nebo hodnotu v tabulce.
Průměr šroubu (dw) 5,5 mm
Délka šroubu (Lw) 19 mm
Max. tloušťka připevňovaného prvku (tfix) 4 mm
Výška hlavy (k) 4,9 mm
Průměr příruby pod hlavou (F) 10,5 mm
Šířka šestihranu (S) 8 mm

Provedení a materiál

Velikost nástavce (SW) SW 8
Provedení závitu Samořezný závit do oceli
Materiál šroubu Povrchově kalená uhlíková ocel
Ochrana proti korozi Galvanický zinek, min. 12 μm

Osazení a montáž

Vrtací kapacita do oceli 5 mm
Nosný podklad Ocel min. S280GD; tloušťka min. 1 mm
Nejvyšší montážní otáčky 1800 min⁻¹
Minimální osová vzdálenost 50 mm
Minimální vzdálenost od okraje 25 mm

Prodávané balení

Počet v prodávaném balení 8000 ks

Proč si vybrat WS

Samovrtný hrot šroubu WS

Hrot, který si připraví otvor

Samovrtný hrot provrtá odpovídající ocelovou skladbu. Vrtání a vytvoření závitu tak mohou následovat bez samostatného předvrtání; u tohoto průměru je hranicí 5 mm oceli.

Plocha šestihranné hlavy šroubu WS označená šipkou

Pevné vedení nástavcem SW 8

Šestihrannou hlavu uchopí nástrčný nástavec SW 8. Pevné vedení nástavce pomáhá přenášet krouticí moment a příruba pod hlavou přitlačuje upevňovaný plech.

Závit samovrtného šroubu Klimas WS

Závit určený pro ocelový spoj

Geometrie závitu odpovídá kotvení plechu do oceli. Správný výběr vychází i z tloušťky nosného profilu, nejen z délky šroubu.

Šipka označuje zinkový povrch ocelového šroubu WS

Zinkový povlak na ocelovém povrchu

Galvanický zinek o tloušťce minimálně 12 μm tvoří ochrannou vrstvu šroubu. Povrchovou úpravu vybírejte podle prostředí použití.

Použití a správný výběr

Vhodné použití

  • Plechové opláštění – upevnění ocelového plechu k ocelovým profilům.
  • Klempířské prvky – připevnění plechových detailů k ocelovému podkladu.
  • Přeplátované plechy – spojování přeplátovaných plechů v navrženém spoji.

Při výběru zohledněte

  • Zkontrolujte součet provrtávaných ocelových vrstev: nejvýše 5 mm.
  • Nosná ocel má mít alespoň 1 mm; dodržte předepsané okraje a rozteče.
  • WS nemá EPDM podložku; utěsnění prostupu řešte vhodným typem spoje.

Vhodné materiály: Pro tento průměr výrobce uvádí ocelový podklad nejméně S280GD s tloušťkou alespoň 1 mm. Délku a únosnost volte podle celého spoje; tloušťku připevňovaného dílu nezaměňujte s vrtací kapacitou.

Montáž krok za krokem

Připravte si

  • Šroubovák s regulací otáček a nástrčný nástavec SW 8.
  1. Zkontrolujte spoj

    Pro montáž použijte pouze originální šrouby WS. Celková tloušťka vrtaných ocelových vrstev nesmí přesáhnout 5 mm. Nosný profil musí mít nejméně 1 mm; polohu spoje určete podle požadovaného odstupu od okraje a roztečí šroubů.

  2. Připravte správný nástavec

    Použijte nástrčný nástavec SW 8 a nastavte nejvýše 1 800 otáček za minutu.

  3. Vrtejte a šroubujte kolmo

    Veďte šroub kolmo k povrchu plechu. Nepřehřívejte hrot nadměrnými otáčkami.

  4. Zkontrolujte dosednutí

    Ověřte spojení připevňovaného dílu s podkladem a dodržení návrhu. Únosnost posuzujte podle tloušťky plechu i ocelového podkladu.

Kolmé šroubování WS do ocelového profilu

Otázky, které pomohou při výběru

Je WS šroub do dřeva, nebo do oceli?

WS je určený ke kotvení ocelového plechu do ocelového podkladu. Pro plech připevňovaný do dřeva zvolte řadu určenou pro dřevěnou konstrukci.

Je nutné otvor předvrtat?

Při vhodné skladbě vytvoří otvor samovrtný hrot. Součet provrtávaných ocelových vrstev musí odpovídat vrtací kapacitě: u WS Ø 5,5 mm nejvýše 5 mm.

Jak rozlišit vrtací kapacitu a užitnou délku?

5 mm je vrtací kapacita do oceli. 4 mm je maximální tloušťka připevňovaného prvku pro konkrétní délku WS 5,5 × 19 mm. Tyto hodnoty nelze zaměňovat.

Jaké nářadí a otáčky použít?

Použijte nástavec SW 8 a nejvýše 1 800 otáček za minutu. Šroub veďte kolmo k plechu; příliš vysoké otáčky mohou přehřát hrot.

Má WS těsnicí podložku na střechu?

Toto provedení WS se dodává bez těsnicí podložky EPDM. Má-li spoj těsnit proti vodě, vyberte vhodný těsnicí šroub podle podkladu a návrhu střechy.

Kolik kusů obsahuje toto balení?

Prodávaný karton obsahuje 8000 kusů. Jde o 16 vnitřních balení po 500 ks.

Dokumenty a další informace

Klimas Wkręt-met

Klimas – detaily podložené technickými údaji

Klimas u WS spojuje samovrtný hrot, závit do oceli a šestihrannou hlavu do jediného spojovacího prvku. Povrchově kalená uhlíková ocel a galvanický zinek doplňují geometrii určenou pro práci s plechem. Výrobce zveřejňuje rozměry, vrtací kapacitu i podmínky osazení pro jednotlivé průměry; šroub proto vyberete podle konkrétního spoje a připraveného nářadí.

S nákupem vám pomůžeme

14 dní na vrácení

Zboží můžete vrátit do 14 dnů. S převzetím vám pomůžeme i zajištěním kurýra.

Odesíláme skladové zboží

Skladové zboží odesíláme do 24 hodin; objednávky do 15:00 ve stejný pracovní den.

Zkušenosti zákazníků

Při výběru obchodu si prohlédněte také hodnocení a zkušenosti našich zákazníků.

Individuální přístup

Potřebujete poradit s produktem nebo objednávkou? Během pracovní doby se na nás můžete obrátit.

Doplňkové parametry

Kategorie: Množstevní sleva
Hmotnost: 30.42 kg
EAN: 5907704427230
Délka: 19 mm
Hlavička: 6-hranná
Průměr: 5,5 mm
Typ hnízda: SW-8
Balení: 500 ks
Tloušťka ochranného povlaku: ≥ 12 μm
Materiál: Ocel
Typ hlavy: Šestihranná (HEX)
Velikost klíče: SW-8
