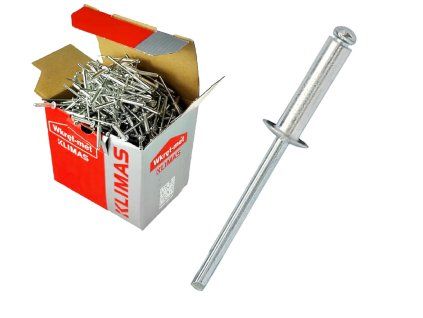

Trhací nýt Klimas NASS AL/ST 4,0 × 14 mm, 16 × 500 ks
Trhací nýt Klimas NASS 4,0 × 14 mm s hliníkovým tělem a ocelovým trnem slouží ke spojování tenkostěnných dílů. V místě přesahu ocelových plechů se nýt vkládá do otvoru provrtaného přes oba díly. Nýtovačka táhne trn a na opačné straně se vytvoří lem. Ke spoji tak stačí přístup ze strany, ze které nýt osazujete. Rozměr vyberte podle součtu tlouštěk plechů a rozsahu sevření nýtu. Balení obsahuje 16 × 500 ks.

Technické údaje
Rozměry nýtu
| Průměr nýtu (dw) | 4 mm |
|---|---|
| Délka těla nýtu (Lw) | 14 mm |
Podmínky montáže
| Průměr otvoru (d₀) | 4,1 mm |
|---|---|
| Součet tlouštěk dílů (tfix) | 8–10,5 mm |
| Minimální tloušťka ocelového podkladu (hmin) | 1 mm |
| Minimální rozteč nýtů (smin) | 50 mm |
| Minimální vzdálenost od okraje (cmin) | 25 mm |
| Podklad | Ocel |
Materiál a balení
| Tělo nýtu | Hliník |
|---|---|
| Trn | Ocel |
| Povrchová úprava | Zinkový povlak |
| Prodejní balení | 16 × 500 ks (8000 ks) |
Charakteristické pevnostní údaje (zkušební sestava 1 + 4 mm)Zobrazit údajeSkrýt údaje
| Tloušťky zkoušených plechů | 1 + 4 mm |
|---|---|
| Charakteristická odolnost v tahu | 1,21 kN |
| Charakteristická odolnost ve střihu | 1,70 kN |
Proč si vybrat NASS

Přístup stačí z jedné strany
Nýt zasunete do provrtaných dílů a nasadíte na něj nýtovač ze stejné strany. Při osazování nemusíte přidržovat spoj zezadu.

Lem přitáhne díly k sobě
Tah trnu vytvoří na konci pouzdra lem. Spoj vznikne v jednom otvoru a při montáži se nepřidává samostatná matice.
Použití a správný výběr
Vhodné použití
- Přesah ocelových plechů – Přeložte plechy přes sebe a provrtejte je společně. Nýt drží oba díly v místě přesahu.
- Tenkostěnný díl na ocelovém podkladu – Nýt použijte také k připevnění plechu nebo tenkostěnného ocelového dílu k ocelovému podkladu.
Při výběru zohledněte
- Při návrhu spoje posuďte ocelový podklad, vzdálenost od okraje a korozivitu prostředí. Mezní podmínky uvádí technický list výrobce.
- Charakteristické hodnoty v tabulce platí pro zkušební sestavu dvou ocelových plechů 1 + 4 mm. Při jiné skladbě nebo zatížení posuďte konkrétní spoj.
Sečtěte tloušťky všech dílů v místě spoje. Při součtu 8–10,5 mm použijte tento rozměr; mimo tento rozsah vyberte jiný podle technického listu. Podle technického listu připravte otvor Ø 4,1 mm. Při menší spotřebě můžete zvolit balení 500 ks stejného nýtu. Při součtu tlouštěk 7–8,5 mm můžete zvolit variantu 4 × 12 mm s otvorem Ø 4,1 mm.
- Ocelové plechy a tenkostěnné ocelové prvky na ocelovém podkladu.
Montáž krok za krokem
Připravte si
- Nýtovač na trhací nýty s nástavcem vhodným pro průměr trnu.
Připravte díly
Změřte součet tlouštěk spojovaných dílů a ověřte rozsah 8–10,5 mm. Přiložte díly k sobě a vyvrtejte otvor Ø 4,1 mm.
Vložte nýt
Nýt zasuňte do otvoru, až hlava dosedne k plechu. Na trn nasaďte vhodný nástavec nýtovače.
Zanýtujte spoj
Zatáhněte za trn nýtovačem. Po vytvoření lemu se vyčnívající část trnu odtrhne. Zkontrolujte, zda hlava dosedá a díly nemají vůli.

Otázky, které pomohou při výběru
Co znamená rozsah tlouštěk?
8–10,5 mm je součet tlouštěk všech dílů v místě spoje. Pokud je součet mimo rozsah, zvolte jiný rozměr podle technického listu.
Jaký otvor mám vyvrtat?
Technický list Klimas pro tento průměr nýtu uvádí otvor Ø 4,1 mm.
Potřebuji přístup z obou stran?
Nýtovač nasadíte z jedné strany. Za plechy ale musí být prostor pro vytvoření lemu pouzdra.
Kolik nýtů dostanu?
Jeden karton obsahuje 16 balení po 500 ks, celkem 8000 nýtů.
