10x60mm + skr. 6x70mm - 1 Karton (12x50 ks) - Uzlovací hmoždinky se šroubem, SFXP

Kód: SFXP-10060070K
2 425 Kč –22 %
13605 3 sfxp 10060070k kartonove baleni
2 425 Kč –22 % 1 886 Kč 1 533 Kč bez DPH Měrná cena: 3,14 Kč / 1 ks
Momentálně nedostupné
Položka byla vyprodána…

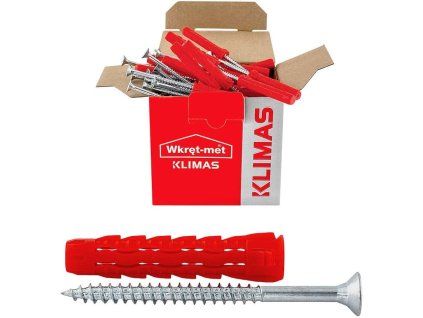

Uzlovací hmoždinka Klimas SFXP 10 × 60 mm se zápustným vrutem 6 × 70 mm pro lehká upevnění v interiéru. Díl do 10 mm, karton 12 × 50 párů (600 párů).

Detailní informace

Detailní popis produktu

Uzlovací hmoždinka Klimas SFXP 10 × 60 / 70 mm · 600 ks

Klimas SFXP je uzlovací hmoždinka pro lehká upevnění v interiéru. Při dotažení se polyamidové pouzdro v plném materiálu roztáhne proti stěnám otvoru. Když jeho konec vyjde do dutiny, pouzdro se může stáhnout do uzlu a opřít o zadní stranu materiálu.

Výstupky a žebra přidrží pouzdro při šroubování. Dodaný vrut má zápustnou hlavu: v odpovídajícím zahloubení dosedne do roviny s dílem, takže hlava nevyčnívá.

Prohlédnout technické údaje
Hmoždinka a vrut Klimas SFXP 10 × 60 / 70 mm, karton 12 × 50 párů (600 párů)

Technické údaje

Rozměry ve výkresu jsou v milimetrech. Přejděte na rozměr ve výkresu nebo tabulce. Kliknutím jej ponecháte zvýrazněný.

Rozměry a provedení

Drážka vrutuPZ3

Montážní údaje

Maximální tloušťka upevňovaného dílu (tfix)10 mm
Průměr vrtáku (d₀)10 mm
Hloubka otvoru v plném podkladu (h₀)70 mm
Účinná hloubka kotvení v plném podkladu (heff)60 mm

Materiál a balení

PouzdroPolyamid (PA)
VrutKalená pozinkovaná ocel
Prodejní balení12 krabiček × 50 párů (600 párů)

Rozměry hmoždinky a vrutu

Klikněte na červené označení nebo hodnotu v tabulce.
Průměr pouzdra (dk)10 mm
Délka pouzdra (Lk)60 mm
Průměr vrutu (dw)6 mm
Délka vrutu (Lw)70 mm
Průměr límce pouzdra14 mm
Průměr zápustné hlavy12 mm

Balení

Hmotnost balení7,524 kg

Proč si vybrat SFXP

Červené pouzdro SFXP v plném podkladu se šipkami směřujícími ke stěnám otvoru

Rozepření v plném podkladu

Vrut roztlačí pouzdro do stěn vrtu. Při lehkém upevnění do betonu nebo plné cihly vzniká spoj po obvodu otvoru.

Šipka označuje uzel červeného pouzdra SFXP za stěnou dutiny

Uzel za stěnou dutiny

Pokud má konec pouzdra v dutině dost místa, při dotažení se stáhne do uzlu a opře se o materiál zezadu. Proto nejprve zjistěte, zda je zdivo plné, nebo děrované.

Žebra a výstupky červeného pouzdra SFXP se symbolem proti protáčení

Výstupky a žebra drží pouzdro

Výstupky a stabilizační žebra pomáhají udržet pouzdro ve správné poloze při prvních otáčkách vrutu. Límec přitom dosedne u ústí otvoru.

Šipka ukazuje hlavu vrutu SFXP zapuštěnou do roviny upevněného dílu

Zápustná hlava v rovině s dílem

Hlava se usadí v odpovídajícím zahloubení úchytu. Hodí se například k liště s kuželovými montážními otvory.

Použití a správný výběr

Vhodné použití

  • Bytové doplňky a dokončovací lišty – Pro přichycení lehkých interiérových doplňků ke stěně. U lišty zkontrolujte tloušťku a tvar montážních otvorů.
  • Kabelové lišty a lehké instalační úchyty – Pro připevnění krycí kabelové lišty nebo lehkého instalačního úchytu. Tloušťku měřte v místě, kde vrut prochází dílem.
  • Lehké prvky osvětlení – Pro drobné úchyty světelných prvků, pokud podklad, zatížení a způsob montáže odpovídají pokynům výrobce.

Při výběru zohledněte

  • Výrobce uvádí údaje pro sádrokarton 12,5 mm i 2 × 12,5 mm a vláknocement 12,5 mm. Ověřte přesnou skladbu desky a zatížení. U sádrokartonu a vláknocementu se účinná hloubka kotvení rovná tloušťce desky.

Tloušťku dílu změřte u montážního otvoru. U této varianty může mít nejvýše 10 mm.

Vhodné materiály:
  • Beton, plná keramická a vápenopísková cihla, děrované keramické a vápenopískové zdivo a pórobeton. U deskového podkladu si před výběrem ověřte konkrétní skladbu a únosnost spoje.

Montáž krok za krokem

Připravte si

  • Připravte vrták Ø 10 mm a bit PZ3.
  1. Rozpoznejte podklad a změřte díl

    Ověřte podklad, zatížení a tloušťku dílu v místě vrutu. Tento rozměr je určený pro díl do 10 mm.

  2. Vyvrtejte a připravte otvor

    Použijte vrták Ø 10 mm. V plném podkladu vyvrtejte otvor hluboký nejméně 70 mm a odstraňte prach z vrtání. V děrovaném zdivu a pórobetonu vrtejte bez příklepu.

  3. Osaďte pouzdro a dotáhněte vrut

    Vložte pouzdro do otvoru. Dodaný vrut zašroubujte přes díl bitem PZ3 a dotáhněte, až díl dosedne k podkladu.

Postup vrtání, vyčištění otvoru, vložení pouzdra a dotažení vrutu

Další ukázky použití

Schéma osazení hmoždinky v podkladu

Otázky, které pomohou při výběru

Jaký vrták a bit potřebuji?

Použijte vrták Ø 10 mm a bit PZ3. Při vrtání do děrované cihly či pórobetonu vypněte příklep.

Proč je otvor v plném podkladu hlubší než hmoždinka?

U této varianty je hloubka otvoru nejméně 70 mm a účinná hloubka kotvení 60 mm. Vrt je hlubší, aby pouzdro a vrut mohly dosednout.

Jak změřím tloušťku upevňovaného dílu?

Měřte materiál mezi hlavou vrutu a podkladem v místě připevnění. Upevňovaný díl může mít nejvýše 10 mm.

Mohu hmoždinku použít do sádrokartonu?

Ano. Tabulka výrobce pokrývá jednu i dvě vrstvy sádrokartonu tloušťky 12,5 mm a vláknocementovou desku 12,5 mm. U těchto podkladů odpovídá účinná hloubka tloušťce desky.

Co je v balení?

Karton 12 × 50 párů (600 párů). Každý pár tvoří jedno polyamidové pouzdro a jeden zápustný vrut.

Dokumenty a další informace

Klimas Wkręt-met

Klimas Wkręt-met

  • Klimas Wkręt-met uvádí montážní údaje podle průměru pouzdra. Tloušťku dílu a bit zkontrolujte v řádku pro přesnou kombinaci pouzdra a vrutu.
  • Klimas spojuje polyamidové pouzdro se zápustným vrutem z kalené pozinkované oceli.
  • Při výběru rozměru se řiďte tloušťkou dílu a typem podkladu podle technického listu.
