Vruty do dřeva Klimas WKCS 8 × 240 mm se zápustnou hlavou, krabička 50 ks
Tesařské konstrukční vruty Klimas WKCS, známé také pod původním označením KMWHT, spojují dřevěné hranoly, trámy, latě a desky tam, kde potřebujete pevný spoj a hladce zapuštěnou hlavu. Tyto šrouby do dřeva se zápustnou hlavou využijete u dřevostaveb, střešních krovů, pergol, přístřešků i dřevěných stropů. Konkrétní průměr a délku vždy přizpůsobte práci: krátký rozměr pro desku nenahrazuje dlouhý vrut do nosného spoje.
Kuželová hlava s řeznými žebry se při správném osazení zarovná s povrchem dřeva, takže nepřekáží další vrstvě ani opracování. Drážka TORX, u varianty 8 × 240 mm konkrétně TX 40, vede bit a přenáší krouticí moment. Částečný závit pomáhá při správném zakotvení přitáhnout spojované díly k sobě; oproti talířové hlavě WKCP je rozhodující právě způsob dosednutí hlavy.
Výhodou značky Klimas je souhra detailů, které usnadňují opakované šroubování. Frézka nad závitem rozšiřuje otvor v upevňovaném prvku, řezné ozubení protíná dřevní vlákna a voskový povlak snižuje montážní odpor. Řezný hrot a dodatečný závit u špičky pomáhají prvnímu zachycení dřeva. Nová generace hrotu dále zlepšuje zavádění; konkrétní provedení dodávky lze ověřit před objednáním.
Varianta 8 × 240 mm má délku závitu 100 mm, maximální tloušťku upevňovaného prvku t_fix 140 mm a žlutý zinkový povlak na uhlíkové oceli. Při výběru zohledněte tloušťku dílů, zakotvení závitu, vlhkost prostředí a podmínky nosného spoje. U OSB, překližky, DTD a vhodných dřevovláknitých desek patří deska na stranu hlavy. Správně vybraný rozměr tak využije výhody vrutu bez zaměňování pevnostního parametru za univerzální únosnost.
Při zkouškách nového hrotu výrobce uvádí až o 40 % kratší čas při stejném zatížení a až o 20 % nižší odpor; výsledek závisí na spoji a dřevu.
Technické údaje
Rozměry ve výkresu jsou v milimetrech. Přejděte na rozměr ve výkresu nebo tabulce. Kliknutím jej ponecháte zvýrazněný.
Pevnostní údaje jsou charakteristické parametry pro průměr 8 mm a uvedené materiálové podmínky. Nevyjadřují univerzální únosnost hotového spoje. Hodnota 27 N·m není montážní moment.

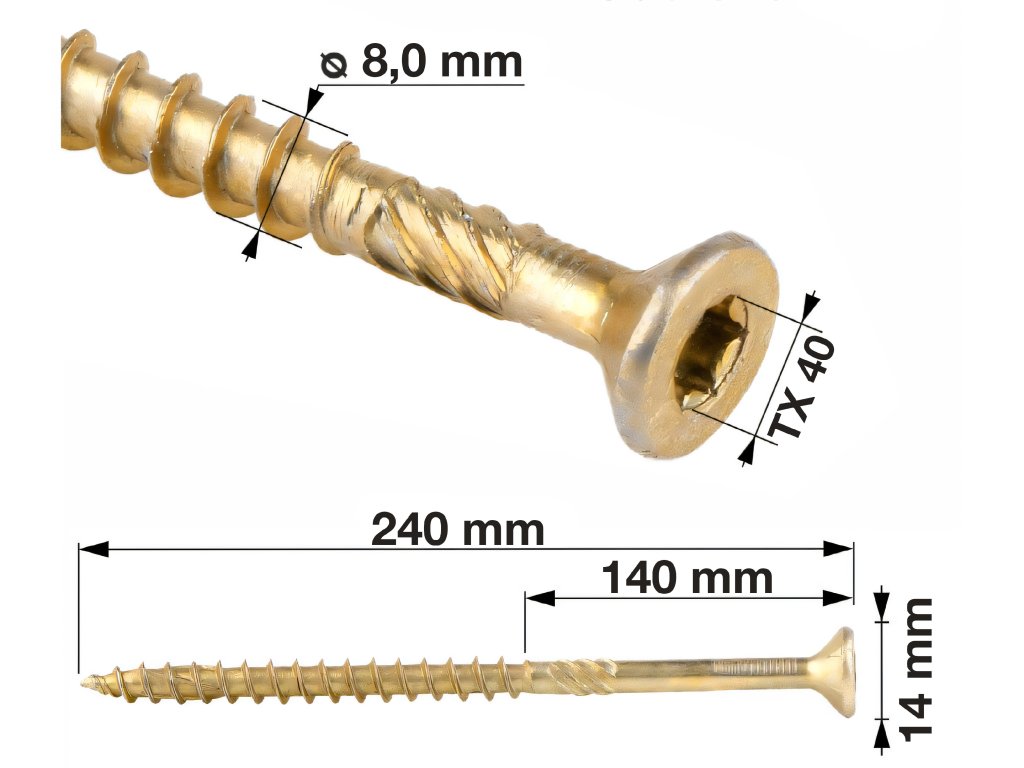

Rozměry výrobku
Klikněte na červené označení nebo hodnotu v tabulce.| Vnější průměr závitu (dw) | 8 mm |
|---|---|
| Celková délka vrutu (Lw) | 240 mm |
| Délka závitu (Lg) | 100 mm |
| Maximální tloušťka upevňovaného prvku (tfix) | 140 mm |
| Vnitřní průměr závitu (d1) | 5,5 mm |
| Průměr hladké části (ds) | 5,78 mm |
| Průměr hlavy (Dw) | 14 mm |
Provedení a materiál
| Tvar hlavy | Zápustná |
|---|---|
| Drážka a velikost bitu (TX) | TX 40 |
| Provedení závitu | Částečný závit |
| Materiál vrutu | Uhlíková ocel |
| Povrchová úprava | Žlutý galvanický zinek |
| Deklarovaná tloušťka zinkového povlaku | ≥ 5 µm |
| Třídy použití podle Eurokódu 5 | 1 a 2 při splnění podmínek ETA |
Charakteristické pevnostní údajeZobrazit údajeSkrýt údaje
| Charakteristický plastický moment (My,k) | 25 N·m |
|---|---|
| Vytažení ze dřeva (fax,k) | 12 N/mm² při ρa = 350 kg/m³; rostlé a lepené jehličnaté dřevo, CLT a desky na bázi dřeva s ρk nejvýše 440 kg/m³ |
| Vytažení z LVL (fax,k) | 13 N/mm² při ρa = 480 kg/m³; nepředvrtané LVL s 460 ≤ ρk ≤ 550 kg/m³, kolmo na rovinu dýh |
| Protažení hlavy – dřevo a desky nad 20 mm (fhead,k) | 14,7 N/mm² při ρa = 350 kg/m³; rostlé a lepené dřevo, CLT a desky na bázi dřeva silnější než 20 mm |
| Protažení hlavy – LVL (fhead,k) | 14,7 N/mm² při referenční hustotě LVL ρa = 480 kg/m³ podle podmínek technického listu |
| Protažení hlavy – tenčí desky | 8 N/mm² pro desky 12–20 mm. Pod 12 mm: nejméně 1,2 × d, současně Fax,Rk ≤ 400 N. |
| Charakteristická pevnost v tahu (ftens,k) | 25 kN |
| Charakteristická pevnost v kroucení (ftor,k) | 27 N·m |

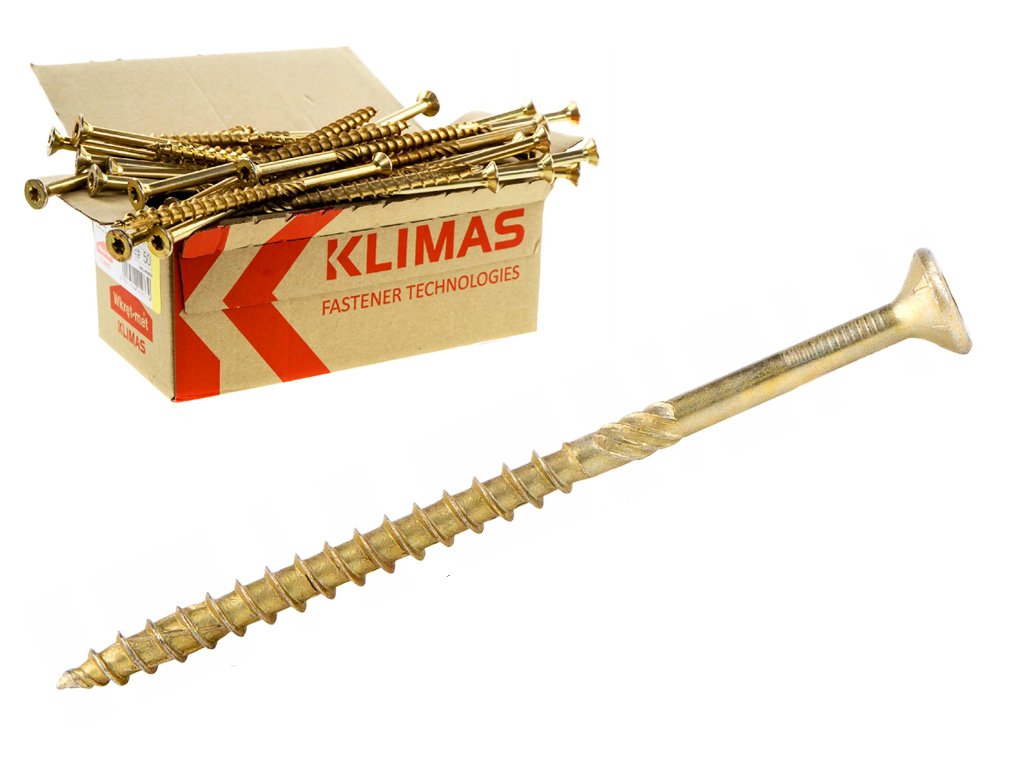

Prodávané balení
| Počet v prodávaném balení | 50 ks |
|---|---|
| Typ balení | Krabička |
Nakupujte s okamžitou slevou!
Prodáváme nejen kusové krabičky. Pro profesionály s vysokou spotřebou jsme si připravili také prodej na celá kartonová balení s okamžitou slevou. U rozměru 8 × 240 mm můžete místo 50 ks vybrat karton 200 ks s výhodnější cenou za kus.
Nemusíte čekat na slevové kódy nebo výprodeje: výhodnější kartonová cena je už uvedena u většího balení.
Zobrazit kartonové balení
Proč si vybrat WKCS
Zápustná hlava a drážka TX
Správně zapuštěná hlava ponechá horní plochu dřevěného dílu volnou pro zakrytí nebo další opracování. Drážka TORX vede bit a pomáhá přenášet krouticí moment při dotahování. Spoj zůstane hladký bez vystupující talířové hlavy.
Řezná žebra pod hlavou
Žebra na spodní kuželové ploše hlavy usnadňují plynulé zapuštění do dřeva. Pomáhají vytvořit čisté dosednutí hlavy tam, kde nechcete, aby spoj vyčníval nad povrch.
Řezací drážky
Řezné ozubení na závitu průběžně protíná dřevní vlákna během šroubování. Pomáhá tak vést vrut do dřeva při vytváření tesařského spoje.
Frézka nad závitem
Frézovací žebra na dříku rozšiřují otvor v upevňovaném prvku a snižují potřebný krouticí moment. Vrut tak při montáži překonává menší odpor.
Frézující hrot
Zdokonalený frézovací hrot usnadňuje začátek montáže. Jeho řezná část pomáhá zavést vrut do dřeva; výrobce u nové generace uvádí nižší odpor při šroubování. Podmínky porovnání jsou vysvětleny výše.

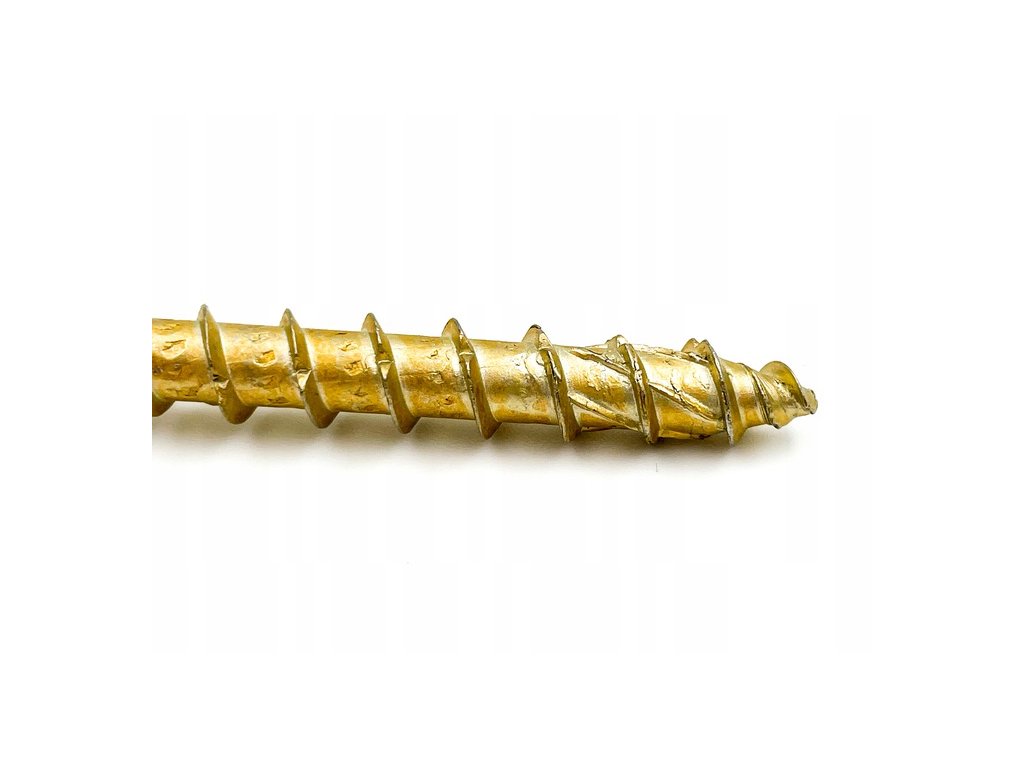

Dvojitý závit hrotu
Dodatečné závity u špičky pomáhají zachytit dřevo při menším přítlaku. Výhodu snazšího prvního zachycení oceníte zejména při opakovaném šroubování tesařských spojů.
Voskový povlak
Voskový povlak aplikovaný při výrobě snižuje montážní krouticí moment a spotřebu energie při šroubování. Montáž jde snáze a akumulátorové nářadí nemusí překonávat zbytečný odpor.
Použití a správný výběr
Vhodné použití
- Střešní krovy – spojování krokví, vaznic, pozednic a dřevěných trámů.
- Dřevostavby – spojování nosných hranolů, sloupů a nosníků.
- Pergoly a přístřešky – upevňování dřevěných nosných konstrukcí.
- Dřevěné stropy – spojení stropních trámů a konstrukčních prvků.
- Laťování střech – upevňování latí a kontralatí.
- OSB a dřevěné desky – připevňování desek k dřevěným konstrukcím.
Při výběru zohledněte
- Kuželovou hlavu osaďte do roviny povrchu; dřevo při dotahování nepřetáhněte.
- Rozměr zvolte podle tloušťky dílů a zakotvení, povrch podle vlhkosti prostředí.
- Nosný spoj navrhněte podle dřeva, zatížení, roztečí a vzdáleností od okrajů.
Délku vybírejte podle celého spoje, nikoli pouze podle prvního hranolu. U varianty 8 × 240 mm tvoří závit 100 mm a maximální tloušťka upevňovaného prvku t_fix je 140 mm. Závit musí mít potřebné zakotvení v nosném dřevě podle návrhu spoje.
Rostlé a lepené jehličnaté dřevo, CLT/X-Lam, KVH, BSH a LVL podle návrhu; u LVL kolmo na rovinu dýh. OSB, překližka, dřevotřískové a dřevovláknité desky pouze na straně hlavy.
Montáž krok za krokem
Připravte si
- Šroubovák nebo šroubovací nářadí s bitem TX 40.
- Měřidlo a pomůcky pro přesné přidržení dřeva.
Vyberte rozměr a připravte dřevo
Zohledněte tloušťku prvků a potřebné zakotvení. Použijte nepoškozené dřevo a díly přesně ustavte.
Správně nasaďte bit
Použijte TX 40 a nechte bit úplně dosednout do drážky. Vrut veďte v ose navrženého spoje.
Dodržte podmínky zavádění
Výrobce popisuje přímé zavádění do dřeva bez předvrtání. U konkrétního dřeva, roztečí a okrajů vždy dodržte podmínky návrhu a technického posouzení.
Dotáhněte a zkontrolujte spoj
Dotáhněte tak, aby se zápustná hlava zarovnala s povrchem upevňovaného dílu. Zkontrolujte polohu hlavy a zakotvení; hodnotu pevnosti v kroucení nepoužívejte jako nastavení utahování.
Jak zvolit délku konstrukčních vrutů?
Určete průměr i délku podle tloušťky spojovaných prvků a potřebného zakotvení. Při práci podle projektu dodržte předepsaný spoj. Bez návrhu nelze bezpečnost určit jen podle celkové délky vrutu. Podrobnější článek výrobce najdete mezi odkazy.
Provedení hrotu
Výrobce představuje hrot nové generace, v dodávce se však může objevit i předchozí provedení. Pokud je pro vás rozhodující konkrétní hrot, ověřte si jej před objednáním.
Videoukázky produktu
Otázky, které pomohou při výběru
Pro jaké práce jsou vruty WKCS určené?
Pro navržené spoje dřevěných konstrukcí, například krovy, dřevostavby, pergoly a stropy. Výrobce uvádí i desky na bázi dřeva a latě. Konkrétní rozměr a polohu hlavy vždy přizpůsobte tloušťce dílů a potřebnému zakotvení.
Jaký bit potřebuji na WKCS 8 × 240 mm?
Pro tento rozměr použijte TX 40. Bit musí úplně dosednout do drážky. TORX není křížová drážka PZ; menší bit z jiného průměru není vhodnou náhradou.
Je nutné dřevo předvrtat?
Výrobce popisuje přímé osazení do dřeva bez předvrtání. Řezný hrot a ozubení usnadňují pronikání. U nosného spoje dodržte podmínky pro konkrétní dřevo, rozteče a okraje podle návrhu a technického posouzení; nelze dát jednu odpověď pro každý materiál.
Proč zvolit zápustnou hlavu?
Při správném osazení se kuželová hlava zarovná s povrchem dřeva. Žebra pod hlavou pomáhají hladkému zapuštění. Oproti talířové hlavě WKCP tak zůstane spoj bez vystupující hlavy; volbu přizpůsobte navrženému spoji.
Jakou tloušťku prvku mohu upevnit vrutem 8x240?
Maximální tloušťka upevňovaného prvku t_fix je u tohoto rozměru 140 mm. Celková délka vrutu je 240 mm a délka závitu 100 mm. Závit musí být správně zakotven v nosném dřevě podle návrhu spoje.
Je žlutý zinek vhodný i do exteriéru?
Jde o uhlíkovou ocel se zinkovým povlakem, nikoli nerezovou ocel. Dokumentace uvádí třídy použití 1 a 2 za podmínek ETA. Při přímém vystavení povětrnosti posuďte ochranu proti korozi; žlutý zinek nezaměňujte s jiným povlakem SQ Ceramic nebo nerezem.
Kolik vrutů obsahuje balení?
Prodávané balení je krabička s 50 vruty stejného rozměru 8 × 240 mm. U většího balení rozlišujte počet vnitřních balení a celkový počet vrutů.
Dokumenty a další informace
Klimas. Kvalita, kterou poznáte na detailech.
Promyšlená geometrie zápustné hlavy, závitu a hrotu dělá z WKCS ucelený systém pro spojování dřeva. Řezné ozubení a voskový povlak podporují plynulé zavádění; řezná žebra pod hlavou pomáhají vytvořit hladké zapuštění. K dispozici jsou rozměrové údaje, technický list a evropské technické posouzení výrobce – konkrétní podklady pro správný výběr a návrh spoje.
