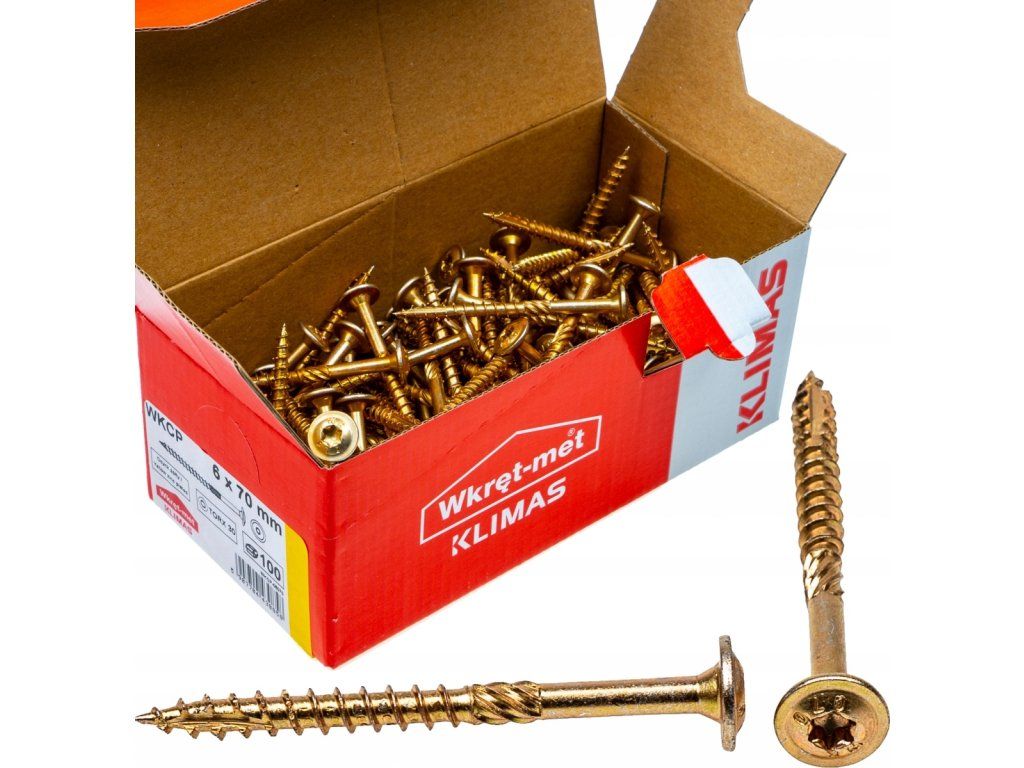

Konstrukční vruty do dřeva - s talířovou hlavou
Tesařské konstrukční vruty Klimas WKCP jsou určené ke spojování dřevěných hranolů, trámů a dalších konstrukčních prvků. Uplatní se například u střešních krovů, dřevostaveb a dřevěných rámů, kde má talířová hlava spojované díly přitáhnout k sobě. Široká hlava vytváří větší dosedací plochu a drážka TX přenáší krouticí moment při dotahování.
Přínos značky Klimas je v detailech, které pracují společně: frézovací žebra a voskový povlak snižují odpor při šroubování, ozubený závit protíná dřevní vlákna a zdokonalený řezný hrot usnadňuje první zachycení vrutu. Drážka TX přenáší krouticí moment při dotahování. Při opakované montáži tak oceníte snazší vedení vrutu a plynulejší práci.
Varianta 6 × 70 mm má částečný závit a žlutý zinkový povlak. Rozměr vybírejte podle tloušťky spojovaných prvků, potřebného zakotvení a podmínek konstrukce. Správný návrh spoje je stejně důležitý jako kvalitní vrut.
Výrobce při zkouškách nového hrotu uvádí až o 40 % kratší čas šroubování při stejném zatížení a až o 20 % nižší odpor při šroubování. Dosažená časová úspora závisí na druhu spoje a použitém dřevu.
Technické údaje
Rozměry ve výkresu jsou v milimetrech. Přejděte na rozměr ve výkresu nebo tabulce. Kliknutím jej ponecháte zvýrazněný.
Pevnostní údaje jsou charakteristické hodnoty pro průměr 6 mm s uvedenými podmínkami. Nevyjadřují univerzální únosnost hotového spoje; hodnota pevnosti v kroucení není montážní moment.

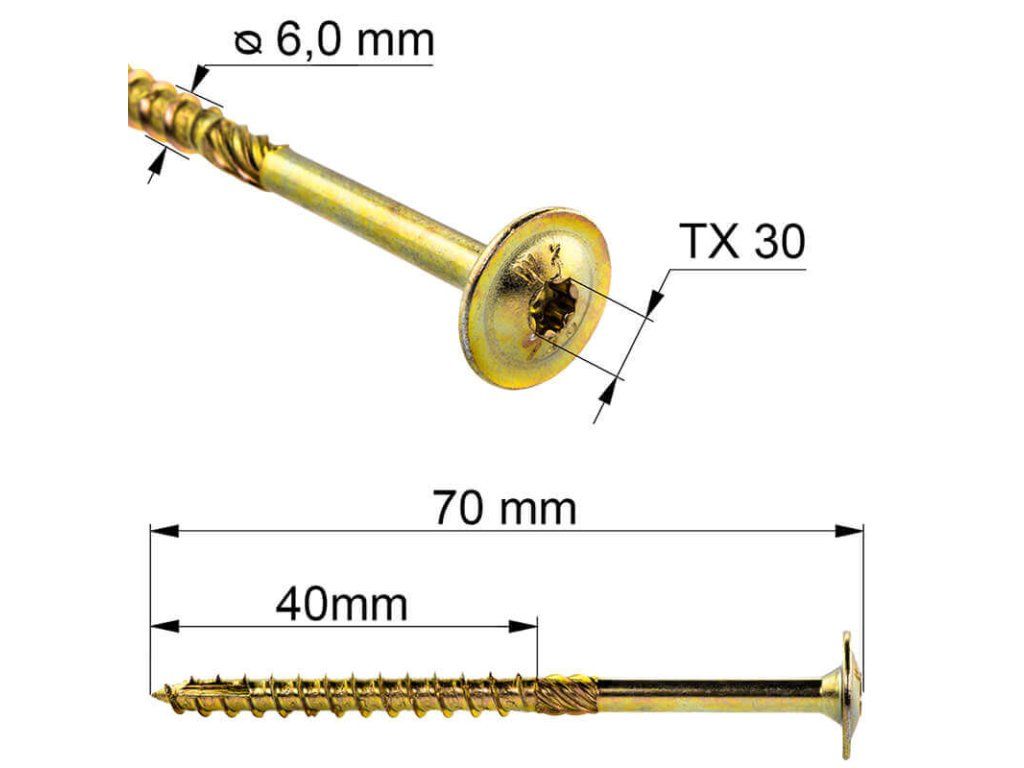

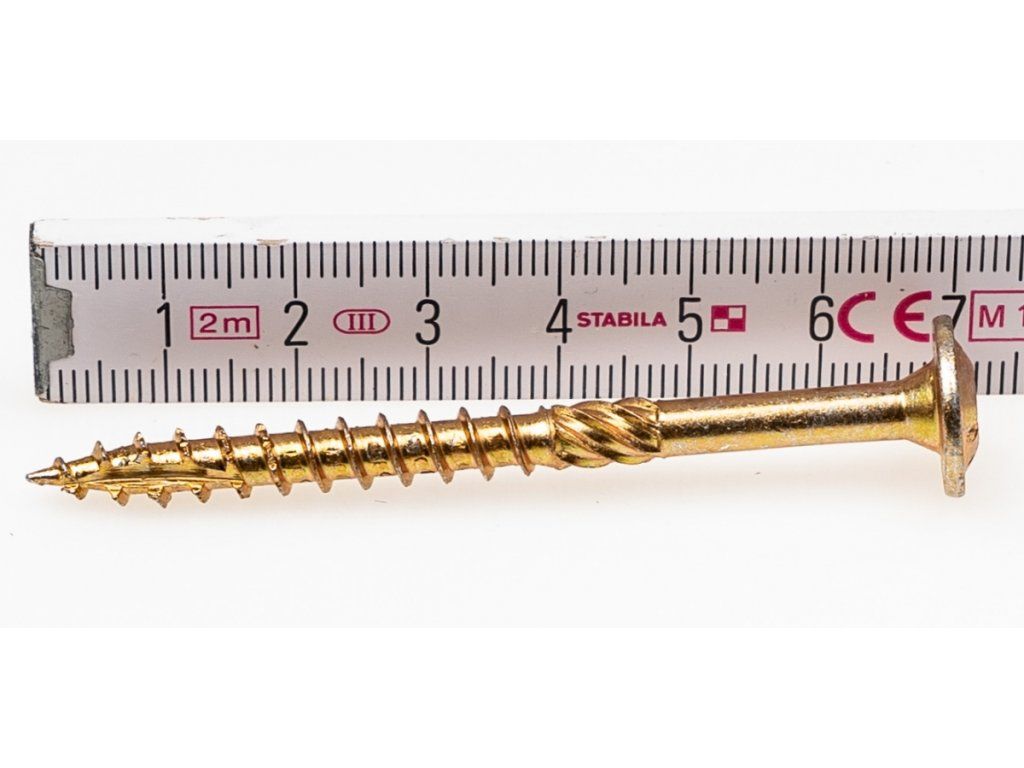

Rozměry výrobku
Klikněte na červené označení nebo hodnotu v tabulce.| Vnější průměr závitu (dw) | 6 mm |
|---|---|
| Celková délka vrutu (Lw) | 70 mm |
| Délka závitu (Lg) | 40 mm |
| Maximální užitková délka (tfix) | 30 mm |
| Vnitřní průměr závitu (d1) | 3,80 mm |
| Průměr hladké části (ds) | 4,30 mm |
| Průměr hlavy (Dw) | 14 mm |

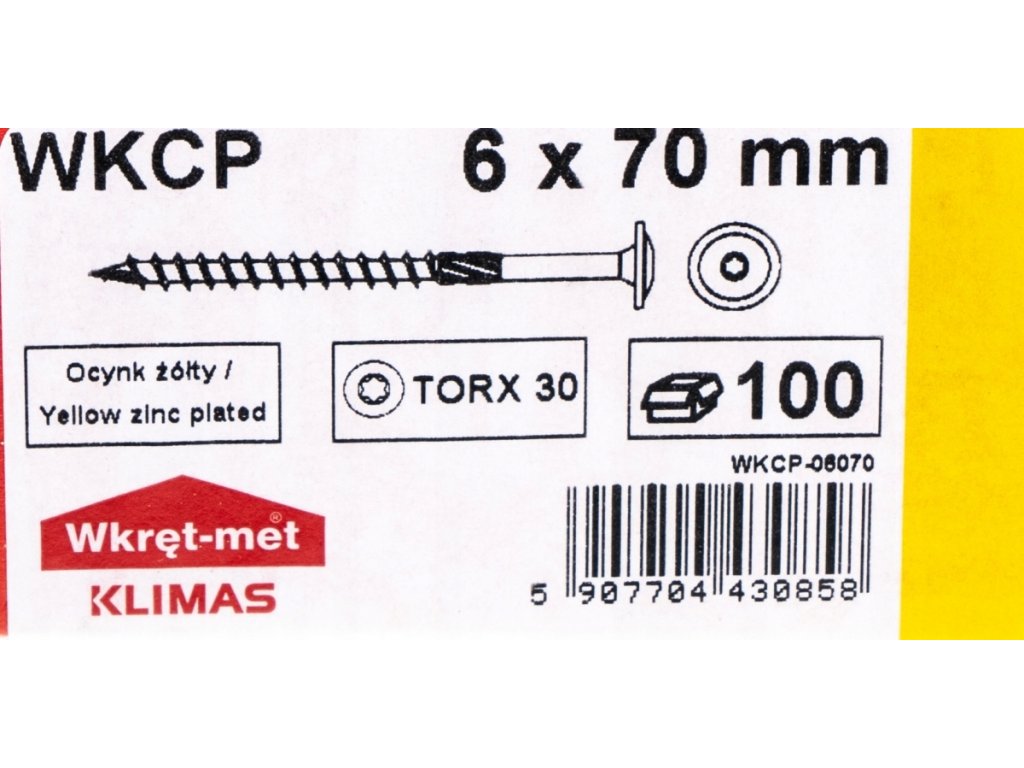

Provedení a materiál
| Tvar hlavy | Talířová |
|---|---|
| Drážka a velikost bitu | TX 30 |
| Provedení závitu | Částečný závit |
| Materiál | Uhlíková ocel |
| Povrchová úprava | Žlutý galvanický zinek |

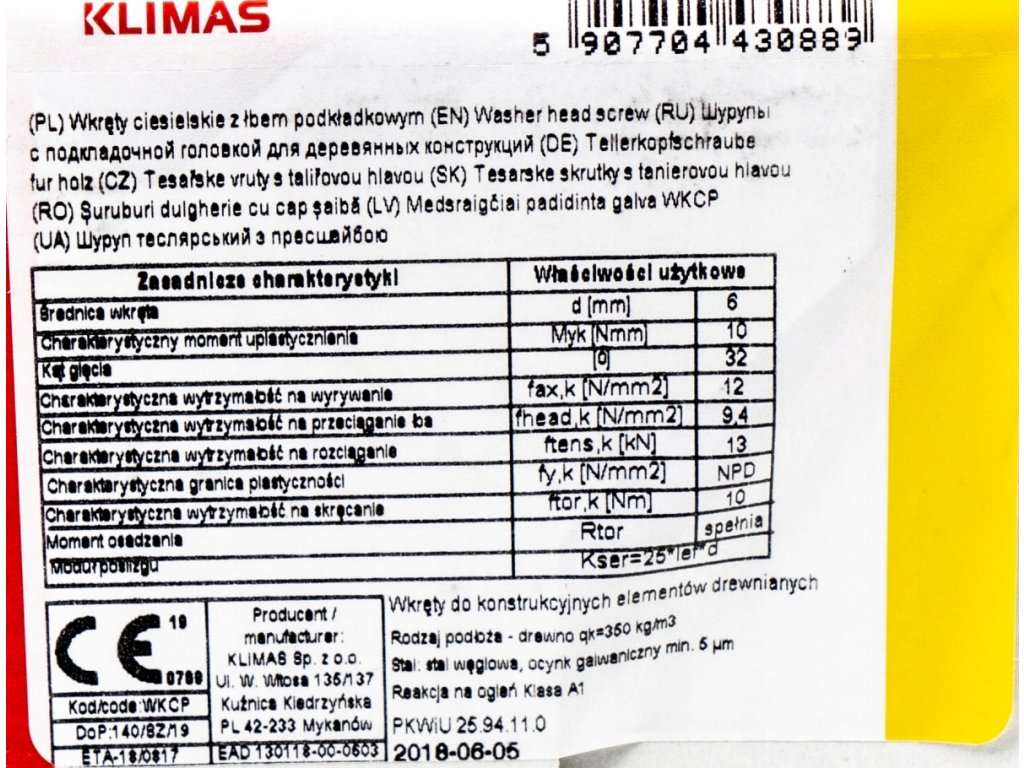

Charakteristické pevnostní údajeZobrazit údajeSkrýt údaje
| Charakteristický plastický moment (My,k) | 10 N·m |
|---|---|
| Vytažení ze dřeva (fax,k) | 12 N/mm² při ρₐ = 350 kg/m³ |
| Vytažení z LVL (fax,k) | 13 N/mm² při ρₐ = 480 kg/m³ |
| Protažení hlavy dřevem (fhead,k) | 14,7 N/mm² při ρₐ = 350 kg/m³ |
| Protažení hlavy LVL (fhead,k) | 14,7 N/mm² při ρₐ = 480 kg/m³ |
| Charakteristická pevnost v tahu (ftens,k) | 13 kN |
| Charakteristická pevnost v kroucení (ftor,k) | 10 N·m |
Prodávané balení
| Počet v balení | 100 ks |
|---|
Nakupujte s okamžitou slevou
Prodáváme jednotlivé krabičky a pro profesionály s velkou spotřebou jsme připravili také celá kartonová balení s okamžitou slevou!
U nás nemusíte čekat na slevové kódy nebo výprodeje. U tohoto kartonu zaplatíte za kus méně než při nákupu samostatných krabiček.
Prohlédnout kartonové balení

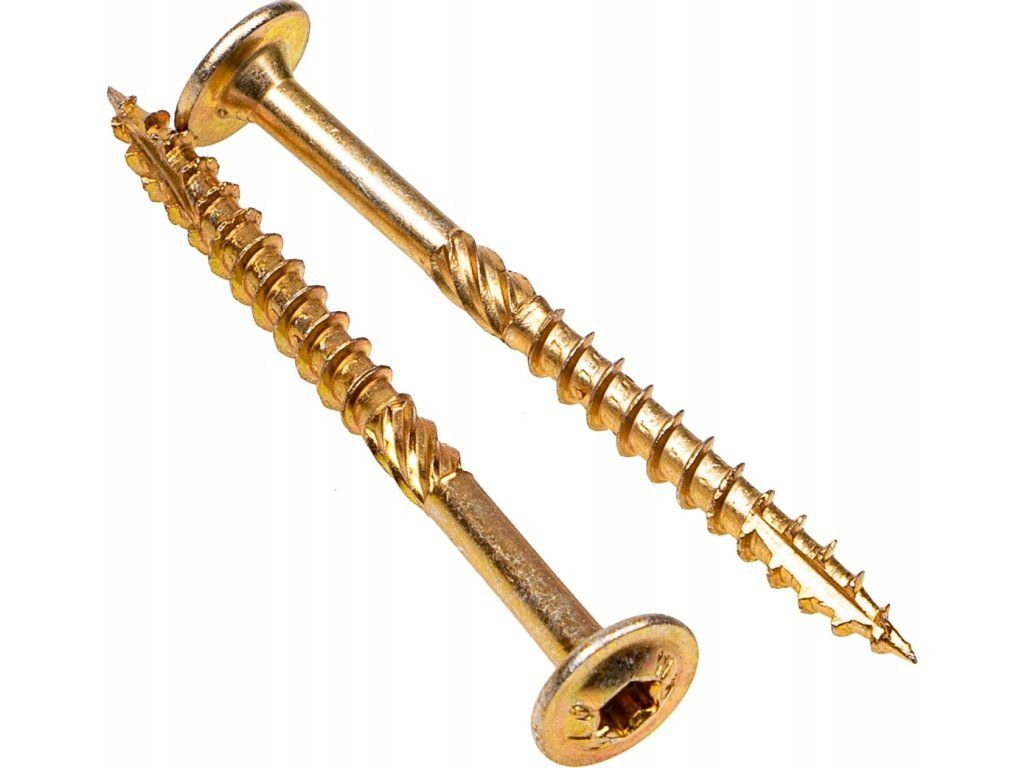

Proč si vybrat WKCP
Talířová hlava s drážkou TX
Široká talířová hlava zvětšuje dosedací plochu a zvyšuje odolnost proti protažení dřevem. Drážka TX pomáhá přenést krouticí moment do vrutu. Výsledkem je pevné dotažení bez samostatné podložky.
Řezací drážky
Řezné ozubení na závitu průběžně protíná dřevní vlákna během šroubování. Pomáhá tak vést vrut do dřeva při vytváření tesařského spoje.
Frézka nad závitem
Frézovací žebra na dříku rozšiřují otvor v upevňovaném prvku a snižují potřebný krouticí moment. Vrut tak při montáži překonává menší odpor.
Frézující hrot
Zdokonalený frézovací hrot usnadňuje začátek montáže. Jeho řezná část pomáhá zavést vrut do dřeva; výrobce u nové generace uvádí nižší odpor při šroubování. Podmínky porovnání jsou vysvětleny výše.
Dvojitý závit hrotu
Dodatečné závity u špičky pomáhají zachytit dřevo při menším přítlaku. Výhodu snazšího prvního zachycení oceníte zejména při opakovaném šroubování tesařských spojů.
Voskový povlak
Voskový povlak aplikovaný při výrobě snižuje montážní krouticí moment a spotřebu energie při šroubování. Montáž jde snáze a akumulátorové nářadí nemusí překonávat zbytečný odpor.
Použití a správný výběr
Vhodné použití
- Střešní krovy – spojování krokví, vaznic, pozednic a dřevěných trámů.
- Dřevostavby – spojování nosných hranolů, sloupů a nosníků.
- Pergoly a přístřešky – upevňování dřevěných nosných konstrukcí.
- Dřevěné stropy – spojování stropních trámů a dalších konstrukčních prvků.
- Laťování střech – upevňování latí a kontralatí.
- OSB a dřevěné desky – připevňování desek k dřevěným konstrukcím.
Při výběru zohledněte
- Hlavu je třeba nechat opřenou o povrch spoje.
- Povrchovou úpravu zvolte podle vlhkosti a prostředí.
- Nosný spoj navrhněte podle materiálu, zatížení a vzdáleností.
Délku vybírejte podle celého spoje, nikoli pouze podle tloušťky prvního hranolu. Rozhoduje také hloubka zakotvení závitu ve druhém prvku.
Pro masivní a lepené dřevo včetně X-Lam a LVL a vhodné desky podle návrhu spoje. Rozměr 6 × 70 mm vybírejte podle tloušťky dílů a potřebného zakotvení.
Montáž krok za krokem
Připravte si
- Šroubovák nebo šroubovací nářadí
- Bit TX 30
- Měřidlo a pomůcky pro přidržení dřeva
Vyberte rozměr a připravte dřevo
Zohledněte tloušťku prvků a potřebné zakotvení. Použijte nepoškozené dřevo a díly přesně ustavte.
Správně nasaďte bit
Použijte TX 30 a nechte jej úplně dosednout do drážky. Vrut veďte v ose navrženého spoje.
Zašroubujte a dotáhněte
Vrut veďte do dřeva a dotáhněte tak, aby se talířová hlava opřela o povrch upevňovaného dílu. Dodržte návrh a rozteče spoje.
Jak zvolit délku konstrukčních vrutů?
U tesařského spoje je třeba určit průměr i délku vrutu podle tloušťky spojovaných prvků a potřebného zakotvení. Při práci podle projektu se řiďte předepsaným spojem. Bez konkrétního návrhu nelze bezpečnost spoje posoudit pouze podle celkové délky vrutu. Podrobnější článek o výběru délky najdete mezi odkazy níže.
Pokud je pro vás rozhodující konkrétní provedení hrotu, ověřte si je před objednáním.
WKCP při práci se dřevem
Videoukázky produktu
Dřevěné konstrukce a pracovní detaily
Otázky, které pomohou při výběru
Pro jaké práce jsou vruty WKCP určené?
Ke spojování dřevěných konstrukcí, například krovů a dřevěných rámů. Výrobce uvádí také latě, kontralatě, desky na bázi dřeva a dokončovací prvky. Pro každé použití vyberte odpovídající rozměr, povrch a návrh spoje.
Jaký bit potřebuji na WKCP 6 × 70 mm?
Pro tento konkrétní rozměr použijte bit TX 30. Bit musí správně dosednout do drážky; menší bit z jiného průměru vrutu není vhodnou náhradou.
Je nutné dřevo předvrtat?
Výrobce popisuje přímou montáž WKCP do dřeva bez předvrtání. Řezný hrot a ozubení usnadňují jeho pronikání. U nosného spoje je zároveň třeba dodržet podmínky pro konkrétní dřevo, rozteče a vzdálenost od okraje podle návrhu a dokumentace výrobce.
Proč zvolit talířovou hlavu?
Talířová hlava se opírá o větší plochu dřeva, zlepšuje přítlak a odolává protažení upevňovaným prvkem. Je vhodná tam, kde má hlava zůstat na povrchu spoje. Pro zarovnané zapuštění hlavy je potřebný jiný typ vrutu.
Co znamenají délky 70, 40 a 30 mm?
70 mm je celková délka vrutu, 40 mm je délka závitu a 30 mm je maximální užitková délka t_fix uvedená výrobcem. Tyto hodnoty nezaměňujte s univerzální dovolenou tloušťkou každého spoje; potřebnou hloubku zakotvení určuje konkrétní návrh.
Je tato varianta vhodná i pro venkovní spoje?
Jde o uhlíkovou ocel se žlutým zinkovým povlakem, nikoli o nerezovou ocel. Vhodnost pro venkovní spoj závisí na vystavení vlhkosti a požadované ochraně proti korozi. Povrchovou úpravu vyberte podle podmínek stavby; samostatně existují také jiné povrchové varianty WKCP.
Mám vrut dotahovat momentem 27 N·m?
Ne. Hodnota 27 N·m v pevnostní tabulce je charakteristická pevnost vrutu v kroucení, nikoli předepsaný montážní moment. Nelze ji použít jako nastavení utahování ani jako únosnost hotového spoje.
Dokumenty a další informace
Klimas. Kvalita, kterou poznáte na detailech.
Promyšlená geometrie hlavy, dříku a hrotu dělá z WKCP ucelený systém pro spojování dřeva. K dispozici jsou rozměrové údaje, technický list a evropské technické posouzení výrobce – konkrétní podklady pro správný výběr a návrh spoje.
