Konstrukční vruty Klimas WKFC-06240-B-K 6 × 240 mm, karton 400 ks
Konstrukční vruty do dřeva Klimas WKFC s plným závitem a válcovou hlavou TX jsou určené ke spojování i zesilování dřevěných nosných prvků. Tyto tesařské šrouby využijete v navržených spojích trámů, hranolů a nosníků, u krovů, dřevěných stropů i dřevostaveb. Plný závit přenáší síly podél zakotvené závitové části, proto má WKFC své místo i tam, kde je třeba zpevnit namáhaný detail nebo spřáhnout dva dřevěné prvky.
Válcová hlava zabírá méně místa na povrchu a umožňuje hlubší zapuštění podle návrhu spoje. Drážka TX 30 u rozměru 6 × 240 mm pomáhá přenášet krouticí moment při montáži. Oproti vrutu s částečným závitem se funkce plného závitu nespoléhá na volný posun připevňovaného dílu po hladkém dříku. Díly proto před osazením správně nastavte a přiložte k sobě.
Přínos značky Klimas spočívá v detailech, které podporují plynulé zavádění vrutu. Řezací ozubení pomáhá protínat dřevěná vlákna, přídavné závity u špičky usnadňují první zachycení a voskový povlak snižuje potřebný krouticí moment. V kombinaci se štíhlou hlavou a plným závitem tak vzniká spojovací prvek určený i pro náročnější tesařské detaily, jejichž způsob osazení je předem navržen.
Varianta 6 × 240 mm má délku závitu 232 mm a bílý zinkový povrch. Použití při zesilování zářezů, podpor nebo trámů oslabených otvorem musí vycházet z konkrétního návrhu: záleží na druhu dřeva, směru sil, úhlu vrutu, roztečích i hloubce zakotvení. Únosnost hotového spoje proto nelze určit pouze podle průměru vrutu nebo jeho pevnosti v tahu.
Technické údaje
Rozměry ve výkresu jsou v milimetrech. Přejděte na rozměr ve výkresu nebo tabulce. Kliknutím jej ponecháte zvýrazněný.
Pevnostní údaje jsou charakteristické parametry pro průměr 6 mm a uvedené materiálové podmínky. Nejde o univerzální únosnost hotového spoje. Hodnota 10 N·m není předepsaný montážní moment.

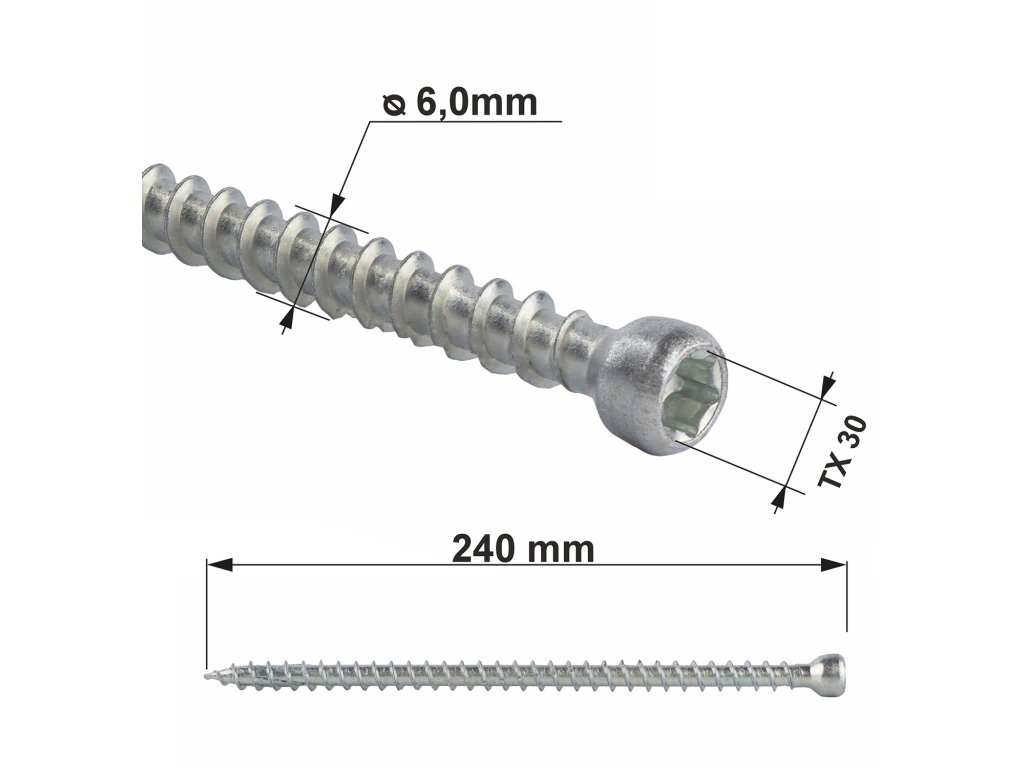

Rozměry výrobku
Klikněte na červené označení nebo hodnotu v tabulce.| Vnější průměr závitu (dw) | 6 mm |
|---|---|
| Celková délka vrutu (Lw) | 240 mm |
| Délka závitu (Lg) | 232 mm |
| Průměr jádra závitu (d1) | 3,85 mm |
| Průměr hladké části (ds) | 4,3 mm |
| Průměr hlavy (Dw) | 8 mm |
| Stoupání závitu | 3,3 mm |
Provedení a materiál
| Tvar hlavy | Válcová |
|---|---|
| Velikost nástavce (TX) | TX 30 |
| Provedení závitu | Plný závit |
| Materiál vrutu | Uhlíková ocel |
| Povrchová úprava | Bílý galvanický zinek |
| Deklarovaná tloušťka ochranného povlaku | ≥ 5 µm |
| Třídy použití podle Eurokódu 5 | 1 a 2 při splnění podmínek ETA |
Charakteristické pevnostní údajeZobrazit údajeSkrýt údaje
| Charakteristický plastický moment (My,k) | 14 N·m |
|---|---|
| Charakteristický parametr vytažení ze dřeva (fax,k) | 12 N/mm² při ρa = 350 kg/m³; rostlé a lepené jehličnaté dřevo, CLT a desky na bázi dřeva s ρk nejvýše 440 kg/m³ |
| Charakteristický parametr vytažení z LVL (fax,k) | 13 N/mm² při ρa = 480 kg/m³; nepředvrtané LVL s 460 ≤ ρk ≤ 550 kg/m³, vrut kolmo k rovině dýh |
| Protažení hlavy – dřevo a desky nad 20 mm (fhead,k) | 19,4 N/mm² při ρa = 350 kg/m³; rostlé a lepené dřevo, CLT a desky na bázi dřeva silnější než 20 mm |
| Protažení hlavy – tenčí desky | 8 N/mm² pro desky 12–20 mm. Pod 12 mm: nejméně 1,2 × d, zároveň Fax,Rk ≤ 400 N. |
| Charakteristická pevnost v tahu (ftens,k) | 16 kN |
| Charakteristická pevnost v kroucení (ftor,k) | 10 N·m |
Prodávané balení
| Počet v prodávaném balení | 400 ks |
|---|
Proč si vybrat WKFC
Štíhlá válcová hlava s drážkou TX
Menší hlava umožňuje zapuštění do dřeva podle navrženého spoje. Drážka TX přenáší krouticí moment z bitu do vrutu.
Spolehlivý přenos montážního momentu
Hnízdo TX 30 poskytuje bitu pevné vedení při zavádění celozávitového vrutu. Použijte zcela zasunutý, neopotřebený bit. Předvrtání volte podle dřeva a návrhu spoje; údaj o pevnosti v kroucení nenahrazuje montážní návod.
Hrot usnadňuje začátek montáže
Zdokonalená řezná část hrotu pomáhá zavést vrut do dřeva. Konkrétní způsob osazení a případné předvrtání určuje návrh spoje.
Použití a správný výběr
Vhodné použití
- Střešní krovy – zesílení dřevěného detailu u hřebene.
- Nosníky se zářezem – vyztužení namáhaného místa zářezu.
- Uložení trámů – zesílení dřeva u podpory.
- Spřažení hranolů – připojení dalšího dřevěného prvku.
- Nosníky s otvorem – vyztužení oblasti oslabené prostupem.
- Spoje nosníků – spojování souběžných nebo procházejících trámů podle návrhu.
Při výběru zohledněte
- U plného závitu díly před osazením správně přiložte a nastavte.
- Úhel, rozteče, vzdálenosti od okrajů a zakotvení určuje návrh spoje.
- Předvrtání posuďte podle materiálu a podmínek technického posouzení.
Vhodné materiály: Rostlé a lepené jehličnaté dřevo, CLT/X-Lam a LVL z jehličnatého dřeva podle podmínek ETA; u LVL vrut kolmo k rovině dýh
Závit se zakotví podél své účinné délky. WKFC se proto uplatní také při navrženém zesilování a spřažení dřevěných prvků.
Ozubení na závitu pomáhá při prořezávání dřevěných vláken během zavádění vrutu do podkladu.
Závity u špičky pomáhají prvnímu zachycení dřeva. Při opakované montáži oceníte snazší zavedení vrutu do počáteční polohy.
Voskový povlak snižuje potřebný krouticí moment při šroubování. Vrut tak při zavádění do dřeva překonává menší odpor.
Montáž krok za krokem
Připravte si
- Šroubovák s bitem TX 30, měřidlo a pomůcky k přidržení dřevěných prvků.
Připravte návrh a dřevo
Použijte originální vruty Klimas WKFC. Ověřte rozměr, druh dřevěného materiálu, polohu a směr osazení. Použijte nepoškozené dřevo.
Nastavte spojované prvky
Než zavedete vrut s plným závitem, nastavte vzájemnou polohu dílů a přiložte je k sobě. Zda je nutné předvrtání, rozhodněte pro zvolený materiál podle příslušného technického posouzení.
Nasaďte správný bit
U 6 × 240 mm použijte TX 30. Bit nechte dosednout a vrut veďte v navržené ose.
Dodržte hloubku a polohu
Osazení válcové hlavy i zakotvení závitu dokončete podle návrhu. Zkontrolujte rozteče a okraje; pevnost vrutu není univerzální únosnost spoje.

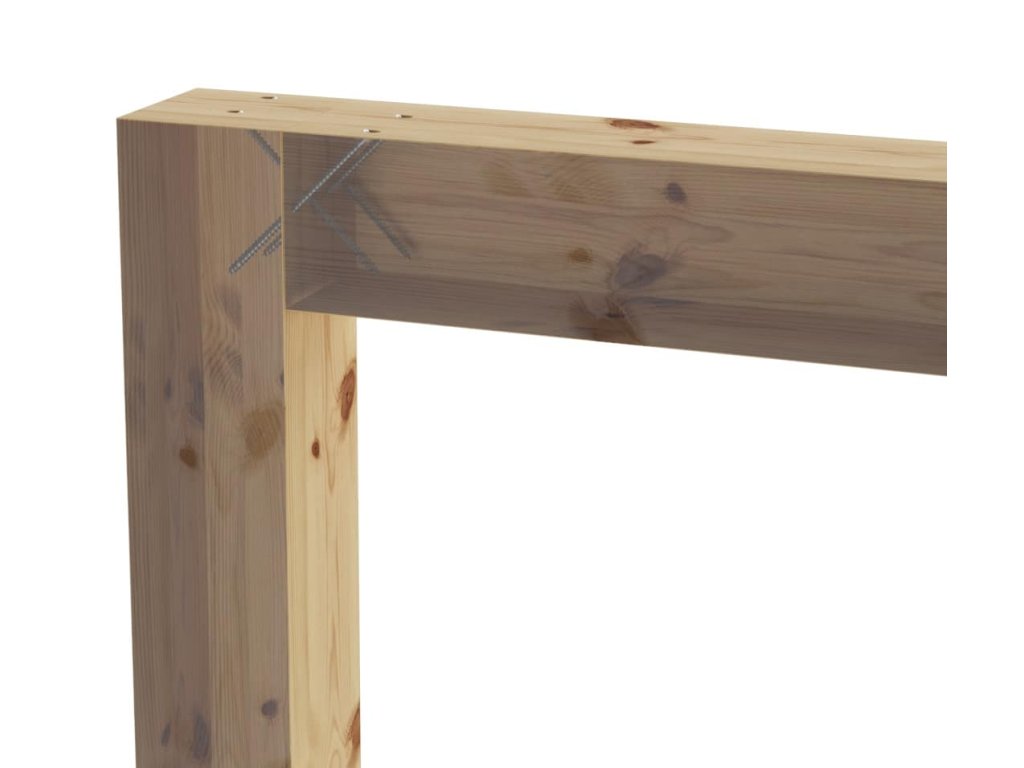

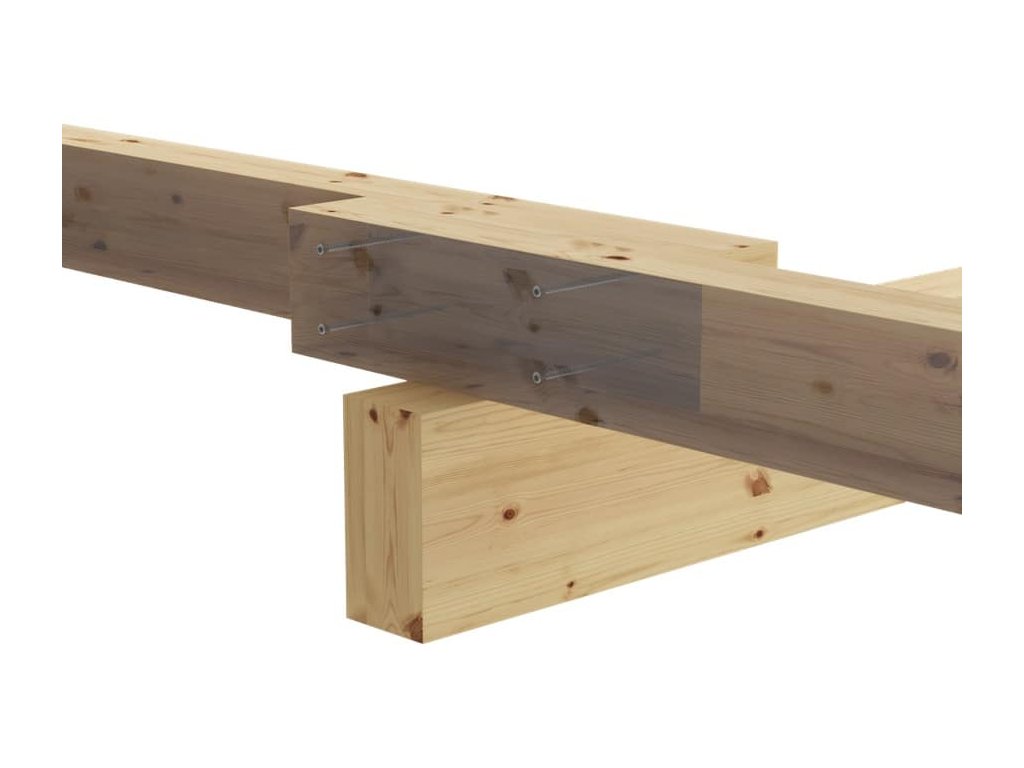

Ukázky konstrukčních spojů
Videoukázky produktu
Otázky, které pomohou při výběru
K čemu slouží plný závit WKFC?
Přenáší síly podél zakotvené závitové části. WKFC se používá pro navržené konstrukční spoje i zesilování dřevěných detailů; díly je třeba před montáží správně nastavit.
Jaký bit potřebuji na 6 × 240 mm?
Tento rozměr používá bit TX 30. U jiného průměru nebo varianty zkontrolujte příslušnou tabulku.
Je nutné dřevo předvrtat?
Záleží na druhu materiálu a návrhu spoje. Technické podklady rozlišují předvrtané a nepředvrtané osazení, směry sil i různé dřevěné materiály; nepoužívejte jednu odpověď pro všechny spoje.
Lze válcovou hlavu zapustit do dřeva?
Štíhlá válcová hlava umožňuje zapuštění podle návrhu spoje. Požadovanou polohu hlavy a účinnou délku zakotvení je nutné dodržet při montáži.
Jakou hmotnost jeden vrut unese?
Jednu univerzální hmotnost nelze uvést. Únosnost závisí na dřevu, směru a délce zakotvení, roztečích, zatížení i skladbě spoje. Pro nosné spojení použijte návrh podle příslušných technických podkladů.
Lze WKFC použít venku?
Samotný bílý pozink není univerzální zárukou vhodnosti do každého venkovního prostředí. DoP uvádí použití v dřevěných konstrukcích v třídách použití 1 a 2 při splnění podmínek technického posouzení. Vlhkost, vystavení počasí i agresivitu prostředí posuďte podle konkrétní stavby a zvolte odpovídající ochranu povrchu.
Kolik vrutů obsahuje balení?

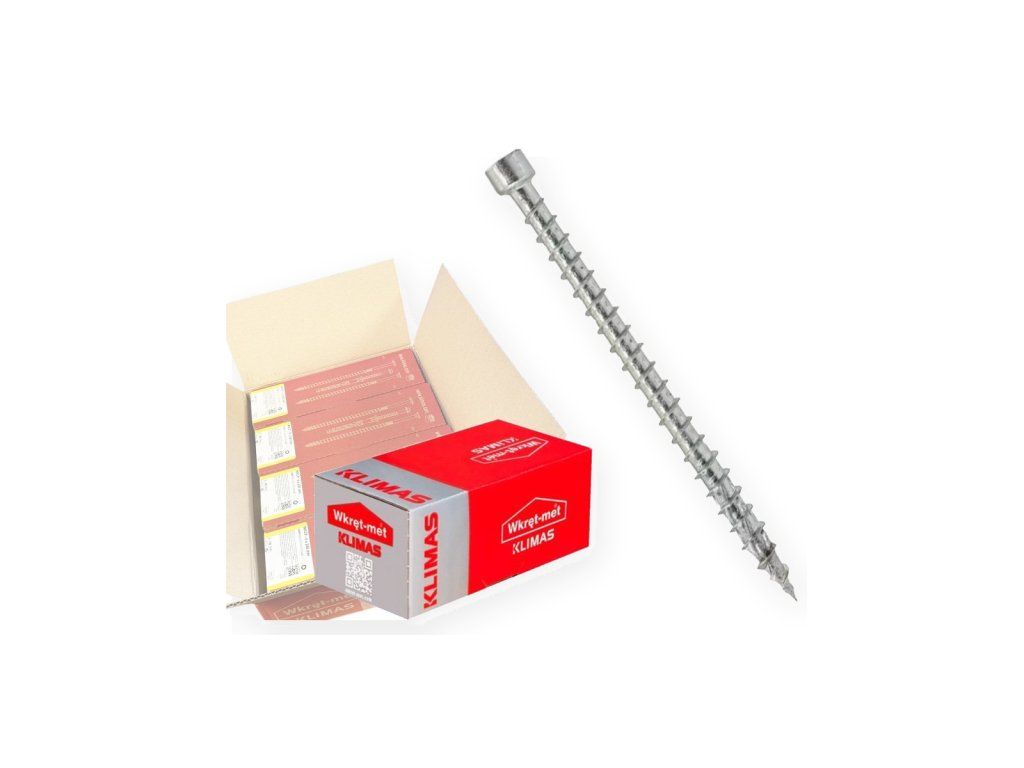

Karton obsahuje 4 krabiček po 100 ks, celkem 400 vrutů stejného rozměru 6 × 240 mm.
Dokumenty a další informace
Klimas – plný závit pro promyšlené tesařské spoje
WKFC spojuje štíhlou válcovou hlavu, dlouhou závitovou část a montážní detaily, které při opakované práci ocení tesař i montážník dřevostaveb. Řezný hrot, ozubení a voskový povlak pomáhají při zavádění; plný závit má svou úlohu při přenosu sil a zesilování dřeva. Rozměry a deklarované vlastnosti Klimas jsou dostupné v konkrétních technických podkladech, podle kterých lze navrhnout spoj.
