Šrouby do betonu Klimas WDBLP 10 × 110 mm · 50 ks
Když montujete konzolu, regál nebo zábradlí do betonu, šroub Klimas WDBLP zašroubujete přímo do vyčištěného vrtu. Závit si při montáži vytvoří ve stěně otvoru vlastní dráhu. V připraveném zápustném otvoru může hlava lícovat s povrchem upevňovaného dílu. Drážka TX přenáší otáčení z bitu na šroub.
10 × 110 mm označuje průměr vrtu a délku šroubu. Vnější průměr závitu je 12,5 mm. Při jmenovité hloubce osazení 75 mm je přípustná tloušťka dílu 10–35 mm.
Charakteristické hodnoty níže patří k větvi LP z oceli 10B21 při jmenovité hloubce osazení 75 mm. Při návrhu spoje zohledněte beton, geometrii, zatížení i dílčí součinitele. Výpočet porušení kužele a vylomení je v tabulkách C1 a C4. Požární údaje pro R30 až R120 jsou v tabulkách C8 a C9.
Technické údaje
Montážní hodnoty platí pro tento rozměr při jmenovité hloubce osazení 75 mm. Minimální rozteče a vzdálenosti od okraje použijte v návrhu spoje podle ETA.

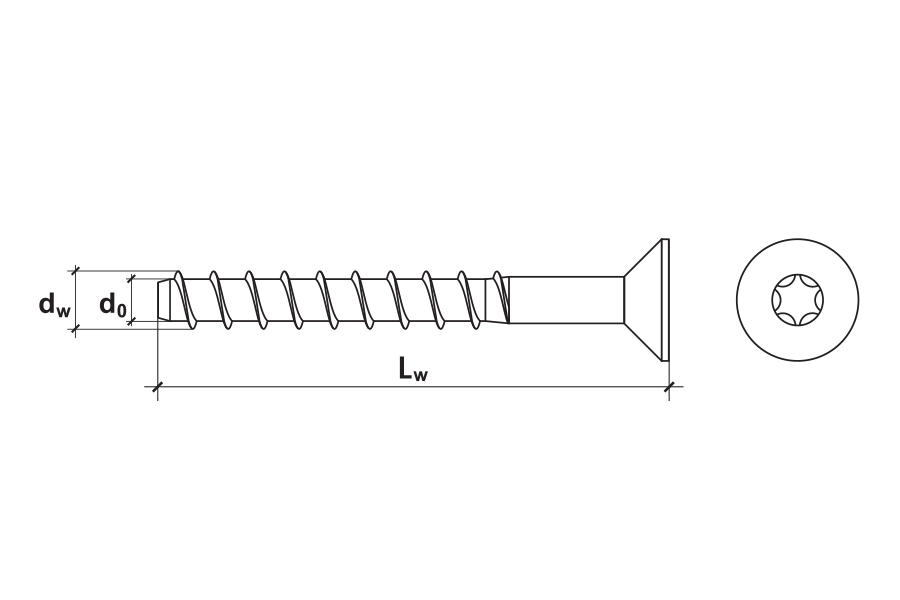

Rozměry a provedení
| Jmenovitý průměr vrtu (D0) | 10 mm |
|---|---|
| Délka šroubu (L) | 110 mm |
| Vnější průměr závitu (D) | 12,5 mm |
| Montážní drážka | TX 50 |
| Materiál a povrch | Uhlíková ocel s galvanickým zinkem |
| Provedení hlavy | Zápustná hlava s drážkou TX |
Osazení při jmenovité hloubce
| Jmenovitá hloubka osazení (hnom) | 75 mm |
|---|---|
| Účinná kotevní hloubka (hef) | 58,1 mm |
| Min. hloubka vrtu (h0) | 85 mm |
| Průměr průchozího otvoru v dílu podle ETA (df) | 13 mm |
| Přípustná tloušťka upevňovaného dílu (tfix) | 10–35 mm |
| Max. nastavení rázového utahováku (Tmax) | 120 N·m |
Minimální rozměry podkladu
| Min. tloušťka betonu (hmin) | 130 mm |
|---|---|
| Min. rozteč kotev (smin) | 60 mm |
| Min. vzdálenost od okraje (cmin) | 60 mm |
Charakteristické pevnostní údajeZobrazit údajeSkrýt údaje
| Ocel při zatížení tahem (NRk,s) | 57 kN |
|---|---|
| Vytažení z trhlinového betonu C20/25 (NRk,p,cr) | 10 kN |
| Vytažení z netrhlinového betonu C20/25 (NRk,p,ucr) | 16 kN |
| Ocel ve smyku bez ramene síly (V⁰Rk,s) | 26,8 kN |
| Ocel ve smyku s ramenem síly (M⁰Rk,s) | 79 N·m |
| Kritická rozteč při porušení betonového kužele (scr,N) | 174,3 mm |
| Kritická vzdálenost od okraje při porušení betonového kužele (ccr,N) | 87,15 mm |
| Kritická rozteč při rozštípnutí betonu (scr,sp) | 174,3 mm |
| Kritická vzdálenost od okraje při rozštípnutí betonu (ccr,sp) | 87,15 mm |
Prodejní balení
| Prodejní balení | Krabička 50 ks |
|---|
Proč si vybrat WDBLP
Přímý závitový spoj
Závit se zachytí přímo v betonu. Spoj se osazuje bez rozpěrného pouzdra a kotevní malty, takže při montáži odpadá doba jejího vytvrzování.
Zápustná hlava s drážkou TX
Zápustná hlava může lícovat s povrchem dílu, pokud má otvor odpovídající zahloubení. Při osazení použijte rázový bit TX 50.
Zinkový povlak pro interiér
Galvanický zinek chrání povrch uhlíkové oceli. Pro toto pozinkované provedení uvádí ETA suché vnitřní prostředí.
Použití a správný výběr
Vhodné použití
- Konzoly a lišty – Uchycení konzol a montážních lišt do betonu podle návrhu spoje.
- Regály a zábradlí – Sériová upevnění skladových regálů, zábran nebo zábradlí v suchém interiéru.
- Ocelová a dočasná upevnění – Dočasná upevnění a montáž lehkých až středních ocelových konstrukcí podle projektu.
Při výběru zohledněte
- Pozinkované provedení pro suchý interiér. Kotvení posuďte podle zatížení, tloušťky betonu, roztečí a vzdálenosti od okrajů.
- Při požárním požadavku vycházejte z návrhu spoje a příslušných tabulek ETA.
Pro osazení do hloubky 75 mm zvolte díl silný 10–35 mm s průchozím otvorem Ø 13 mm podle ETA.
Při změně délky porovnejte WDBLP 10 × 150 mm a přípustnou tloušťku dílu.
Stejný rozměr je dostupný také jako samostatný šroub (1 ks) nebo karton 2 × 50 ks.
- Hutný beton C20/25 až C50/60 s trhlinami i bez nich, vyztužený i nevyztužený.
Otázky, které pomohou při výběru
Proč se liší průměr vrtu a závitu?
Vrt má průměr 10 mm. Závit s vnějším průměrem 12,5 mm se při montáži zařízne do stěny otvoru.
Jak silný díl mohu připevnit?
Při jmenovité hloubce osazení 75 mm má mít díl tloušťku 10–35 mm. Dolní hranici určuje ETA pro hlavu LP a horní přesný řádek výrobního listu.
Jaký bit a nářadí použít?
Použijte rázový utahovák s bitem TX 50. Hodnota 120 N·m je horní limit nastavení stroje. Pro hlavu LP posouzení neurčuje montážní moment spoje.
Kam patří pozinkované provedení?
Pro tuto ocel se zinkovým povlakem uvádí ETA suché vnitřní prostředí.
Kolik kusů dostanu?
Krabička 50 ks.
