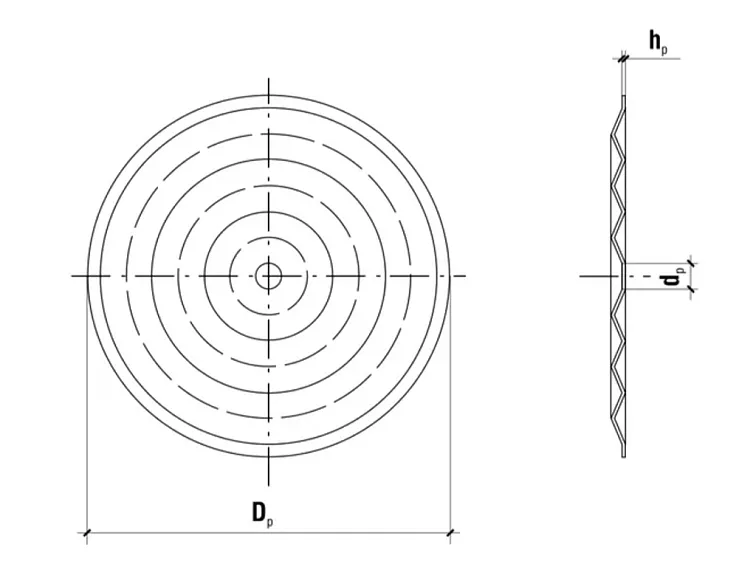

70x5x0,5 mm - 200ks Podložka přítlačná ocelová pro upevnění tepelné a hydroizolace plochých střech

Přítlačná podložka pro upevnění tepelné izolace a hydroizolace ploché střechy

Ocelové KD přítlačné podložky kombinované se samořeznými šrouby typu WSR, WSR-T-4,8xL nebo samořeznými šrouby typu WDB, WDB-T-4,8xL/WBSW6,3xL/WB6-6,3xL nebo SMN čepy se používají pro termo a hydroizolace plochých střech v tuhém systému (žádné tepelné izolace nebo tvrdé tepelněizolační materiály, např. PIR, PUR). Podložky jsou vyrobeny z uhlíkové oceli.

Doporučeno pro tepelněizolační materiály:

Druhy podkladů, na které lze instalovat podložky KD podle ETAG 006:

• ocelové profilové plechy, tloušťka: 0,50-1,25 mm
• C12/15 beton, C20/25 beton, tenkostěnná betonová deska
• Dřevo C24, OSB deska, překližka

Podložky mají evropské technické posouzení: ETA-15/0578

1. Před zahájením montáže identifikujte podklad (plech, beton, dřevo) a jeho tloušťku a vyjměte k tomu určené upevňovací prvky.

2. Identifikujte tloušťku tepelné izolace a její typ (minerální vlna, polystyren, PIR pěna, PUR pěna, polystyren).

3. Rozpoznejte typ hydroizolačního materiálu a jeho šířku (1,0; 1,5; 2,0; 2,5 m.)

4. Podle bodu 1-3 vyjměte vhodný šroub a jeho délku tak, aby efektivní hloubka ukotvení šroubu byla v souladu s evropským technickým posouzením a listem technických údajů věnovaným tomuto produktu

5. Poté vyjměte vhodnou podložku určenou pro dříve zvolený šroub

6. Doporučuje se dodržet vzdálenost mezi přítlačnou manžetou podložky min. 10 mm od okraje hydroizolace (na přesahu, u oválných podložek je delší strana rovnoběžná s okrajem hydroizolace)

7. Po dokončení podložky pomocí příslušného šroubu zašroubujte konektor do substrátu pomocí speciálních montážních šroubů.

8. Pro betonové podklady vyvrtejte předběžný otvor o průměru 5,0 mm

9. Po instalaci by střešní spojka měla udržovat účinný tlak na hydroizolaci a tepelnou izolaci a přítlačná spojka by neměla umožňovat otáčení kolem osy ocelového konektoru

10. Počet spojek na m2 by měl být uveden v technickém návrhu zařízení - návrh by měl zahrnovat rozdělení ploché střechy pro jednotlivé větrné zóny (roh, vnější okraj, vnitřní okraj, střed)
