4,0x8mm - 1 Karton (8x1000 ks) - Trhací nýty AL ST, NASS

Kód: NASS-40008K
4 023 Kč –17 %
13575 3 nass 40008k kartonove baleni
4 023 Kč –17 % 3 313 Kč 2 694 Kč bez DPH Měrná cena: 0,41 Kč / 1 ks
Objednáno
Můžeme doručit do:
25.11.2026
Hliníkový nýt NASS 4,0 × 8 mm s ocelovým trnem spojuje plechy v přesahu.

Detailní informace

Detailní popis produktu

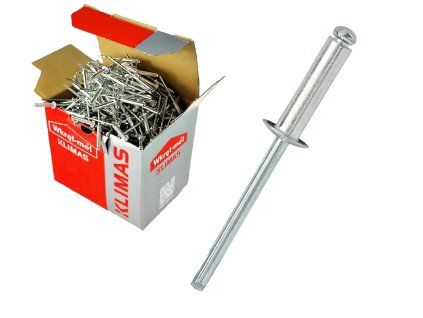

Trhací nýt Klimas NASS AL/ST 4,0 × 8 mm, 8 × 1000 ks

Trhací nýt Klimas NASS 4,0 × 8 mm s hliníkovým tělem a ocelovým trnem slouží ke spojování tenkostěnných dílů. V místě přesahu ocelových plechů se nýt vkládá do otvoru provrtaného přes oba díly. Nýtovačka táhne trn a na opačné straně se vytvoří lem. Ke spoji tak stačí přístup ze strany, ze které nýt osazujete. Rozměr vyberte podle součtu tlouštěk plechů a rozsahu sevření nýtu. Balení obsahuje 8 × 1000 ks.

Prohlédnout technické údaje
Trhací nýt Klimas NASS 4 × 8 mm · 8 × 1000 ks

Technické údaje

Rozměry nýtu

Průměr nýtu (dw) 4 mm
Délka těla nýtu (Lw) 8 mm

Podmínky montáže

Průměr otvoru (d₀) 4,1 mm
Součet tlouštěk dílů (tfix) 3–4,5 mm
Minimální tloušťka ocelového podkladu (hmin) 1 mm
Minimální rozteč nýtů (smin) 50 mm
Minimální vzdálenost od okraje (cmin) 25 mm
Podklad Ocel

Materiál a balení

Tělo nýtu Hliník
Trn Ocel
Povrchová úprava Zinkový povlak
Prodejní balení 8 × 1000 ks (8000 ks)
Charakteristické pevnostní údaje (zkušební sestava 1 + 4 mm)Zobrazit údajeSkrýt údaje
Tloušťky zkoušených plechů 1 + 4 mm
Charakteristická odolnost v tahu 1,21 kN
Charakteristická odolnost ve střihu 1,70 kN

Proč si vybrat NASS

Nýtovací kleště nasazené shora na hlavu trhacího nýtu

Přístup stačí z jedné strany

Nýt zasunete do provrtaných dílů a nasadíte na něj nýtovač ze stejné strany. Při osazování nemusíte přidržovat spoj zezadu.

Slepý lem trhacího nýtu dosedá na spodní ocelový díl

Lem přitáhne díly k sobě

Tah trnu vytvoří na konci pouzdra lem. Spoj vznikne v jednom otvoru a při montáži se nepřidává samostatná matice.

Použití a správný výběr

Vhodné použití

  • Přesah ocelových plechů – Přeložte plechy přes sebe a provrtejte je společně. Nýt drží oba díly v místě přesahu.
  • Tenkostěnný díl na ocelovém podkladu – Nýt použijte také k připevnění plechu nebo tenkostěnného ocelového dílu k ocelovému podkladu.

Při výběru zohledněte

  • Při návrhu spoje posuďte ocelový podklad, vzdálenost od okraje a korozivitu prostředí. Mezní podmínky uvádí technický list výrobce.
  • Charakteristické hodnoty v tabulce platí pro zkušební sestavu dvou ocelových plechů 1 + 4 mm. Při jiné skladbě nebo zatížení posuďte konkrétní spoj.

Sečtěte tloušťky všech dílů v místě spoje. Při součtu 3–4,5 mm použijte tento rozměr; mimo tento rozsah vyberte jiný podle technického listu. Podle technického listu připravte otvor Ø 4,1 mm. Při menší spotřebě můžete zvolit balení 1000 ks stejného nýtu. Při součtu tlouštěk 1–2,5 mm můžete zvolit variantu 4 × 6 mm s otvorem Ø 4,1 mm.

Vhodné materiály:
  • Ocelové plechy a tenkostěnné ocelové prvky na ocelovém podkladu.

Montáž krok za krokem

Připravte si

  • Nýtovač na trhací nýty s nástavcem vhodným pro průměr trnu.
  1. Připravte díly

    Změřte součet tlouštěk spojovaných dílů a ověřte rozsah 3–4,5 mm. Přiložte díly k sobě a vyvrtejte otvor Ø 4,1 mm.

  2. Vložte nýt

    Nýt zasuňte do otvoru, až hlava dosedne k plechu. Na trn nasaďte vhodný nástavec nýtovače.

  3. Zanýtujte spoj

    Zatáhněte za trn nýtovačem. Po vytvoření lemu se vyčnívající část trnu odtrhne. Zkontrolujte, zda hlava dosedá a díly nemají vůli.

Vrtání, vložení a osazení trhacího nýtu

Otázky, které pomohou při výběru

Co znamená rozsah tlouštěk?

3–4,5 mm je součet tlouštěk všech dílů v místě spoje. Pokud je součet mimo rozsah, zvolte jiný rozměr podle technického listu.

Jaký otvor mám vyvrtat?

Technický list Klimas pro tento průměr nýtu uvádí otvor Ø 4,1 mm.

Potřebuji přístup z obou stran?

Nýtovač nasadíte z jedné strany. Za plechy ale musí být prostor pro vytvoření lemu pouzdra.

Kolik nýtů dostanu?

Jeden karton obsahuje 8 balení po 1000 ks, celkem 8000 nýtů.

Dokumenty a další informace

Klimas Wkręt-met

Evropský lídr ve výrobě Spojovacího materiálu

  • Inovativní procesy – Špičkový vývoj produktů
  • Stabilní partner – Již více než 30 let na trhu
  • Garance kvality – Certifikované produkty pro EU.
  • Garance spokojenosti – Zboží vždy spolehlivě dodáno

S nákupem vám pomůžeme

Vrácení zboží

Podmínky vrácení zboží při nákupu přes internet najdete v centru pomoci.

Doprava a platba

Dostupné možnosti dopravy a platby se zobrazí při objednávce.

Hodnocení obchodu

Podívejte se na zkušenosti zákazníků s nákupem na Fixmatu.

Poradenství při nákupu

S dotazem k produktu nebo objednávce se na nás obraťte telefonicky nebo e-mailem.

Doplňkové parametry

Kategorie: Množstevní sleva
Hmotnost: 12.12 kg
EAN: 5907704442370
Délka: 8 mm
Průměr: 4,0 mm
Balení: 1000 ks
Materiál: Hliník / ocel (AL/ST)
Povrchová úprava: Pozinkované
