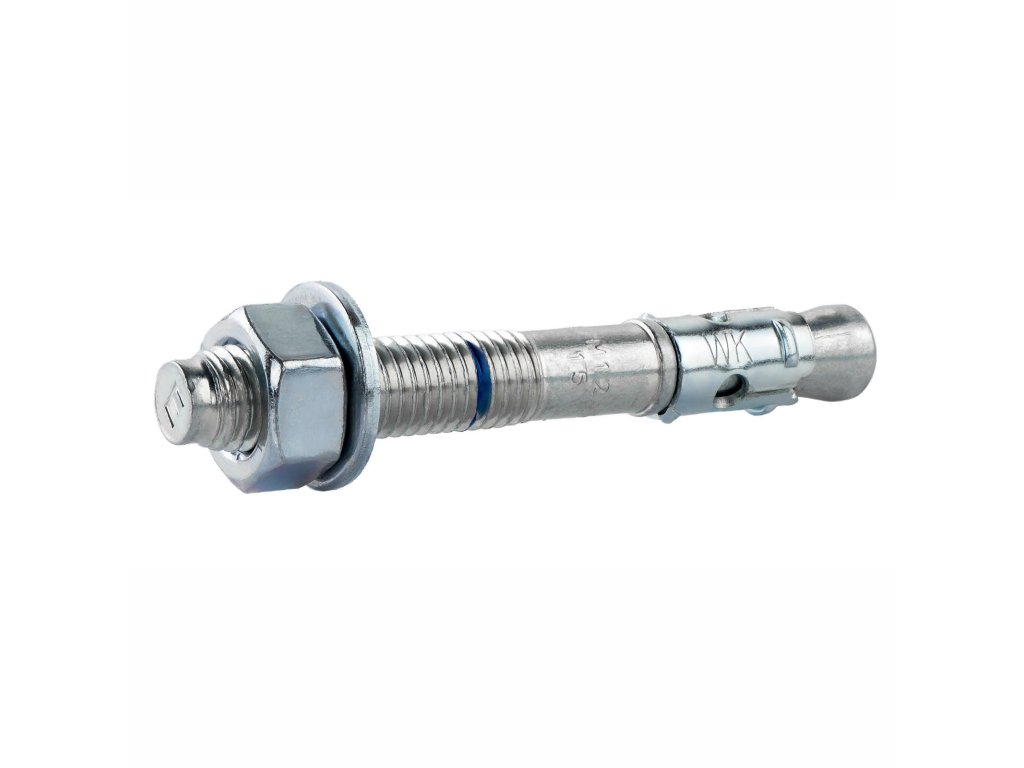

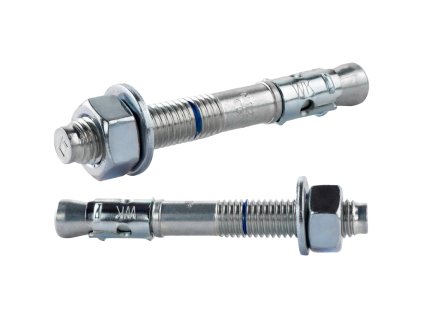

Ocelová rozpěrná kotva do betonu LE-ZN 10 × 105 mm – balení 25 ks
Klimas LE-ZN je mechanická svorníková kotva pro upevnění ocelových dílů do betonu bez trhlin. Při dotažení matice se rozpěrná objímka posune po kuželu a opře se o stěnu vrtu. Matice s podložkou současně přitlačí upevňovaný díl k podkladu. Tímto způsobem se v suchém interiéru kotví například základové desky strojů, patky regálů nebo sloupky zábradlí.
Při délce 105 mm výrobce připouští díl silný nejvýše 25 mm při standardní hloubce nebo 45 mm při zmenšené hloubce. Před vrtáním vyberte jeden způsob osazení podle tloušťky dílu, tloušťky betonu a návrhu spoje. Všechny montážní hodnoty berte z jedné skupiny. Po správném dotažení je mechanický spoj připravený na navržené zatížení bez čekání na vytvrzení.
Technické údaje
¹ Tloušťka betonu v tabulce patří k referenční konfiguraci technického listu. Pro konkrétní skupinu kotev posuzujte tloušťku podkladu spolu s roztečí kotev a vzdáleností od okraje podle ETA. Jmenovitá hloubka osazení, účinná hloubka kotvení a hloubka vrtu jsou různé údaje.
Rozměry kotvy
| Průměr kotvy (d) | 10 mm |
|---|---|
| Celková délka (L) | 105 mm |
| Metrický závit | M10 |
| Délka závitu | 60 mm |
| Materiál | Galvanicky pozinkovaná uhlíková ocel |
| Tloušťka zinkového povlaku | ≥ 5 µm |
Společné montážní údaje
| Průměr vrtáku (d₀) | 10 mm |
|---|---|
| Max. průměr otvoru v upevňovaném dílu (df) | 12 mm |
| Utahovací moment (Tinst) | 30 Nm |
| Velikost klíče (SW) | 17 mm |
| Podklad | Beton bez trhlin C20/25 až C50/60 |
Standardní kotvení
| Max. tloušťka upevňovaného dílu (tfix) | 25 mm |
|---|---|
| Jmenovitá hloubka osazení (hnom) | 69 mm |
| Účinná hloubka kotvení (hef) | 60 mm |
| Min. hloubka vrtu (h₁) | 74 mm |
| Tloušťka betonu pro referenční osazení¹ (hmin) | 120 mm |
Zmenšená hloubka kotvení
| Max. tloušťka upevňovaného dílu (tfix) | 45 mm |
|---|---|
| Jmenovitá hloubka osazení (hnom) | 49 mm |
| Účinná hloubka kotvení (hef) | 40 mm |
| Min. hloubka vrtu (h₁) | 54 mm |
| Tloušťka betonu pro referenční osazení¹ (hmin) | 100 mm |
Prodejní balení
| Prodejní množství | 25 ks |
|---|
Proč si vybrat LE-ZN
Rozpěrný spoj dotažením matice
Rozpěrná objímka se po kuželu roztáhne proti betonu. Montáž skrz otvor v upevňovaném dílu umožní osadit a dotáhnout kotvu s dílem na místě.
Zatížení hned po správném osazení
U mechanického spoje není prodleva na vytvrzení. Navržené zatížení lze přenést po správném osazení a dotažení předepsaným momentem.
Matice a podložka jsou už nasazené
Kotva se dodává smontovaná. Pracujte s dodanou sestavou bez výměny dílů; podložka po dotažení dosedne na upevňovaný díl.
Zinková ochrana pro suchý interiér
Galvanický zinek pokrývá všechny díly kotvy. Toto provedení je určené do suchých vnitřních prostor.
Použití a správný výběr
Vhodné použití
- Stroje a zařízení – Patky strojů a zařízení upevňované k betonové podlaze.
- Ocelové konstrukce a regály – Patky lehkých a středně těžkých ocelových konstrukcí, skladových regálů a vnitřních zábran.
- Zábradlí – Kotvení sloupků zábradlí do betonu podle navržených roztečí a vzdálenosti od okraje.
Při výběru zohledněte
- LE-ZN vybírejte do betonu bez trhlin při statickém nebo kvazistatickém zatížení. Typ kotvy a její rozměry musí potvrdit návrh spoje podle EN 1992-4.
- Pokud spoj musí splnit požadavek při požáru, ověřte návrh a příslušné charakteristické hodnoty podle ETA 20/0640. Samotné označení kotvy neurčuje požární odolnost celého spoje.
Tloušťku dílu porovnejte s limitem pro zvolenou hloubku osazení. Pokud tabulka pro některou hloubku hodnoty neuvádí, tento způsob osazení u daného rozměru nepoužívejte.
- Beton bez trhlin C20/25 až C50/60, vyztužený i nevyztužený, v suchém interiéru.
Montáž krok za krokem
Připravte si
- Vrták do betonu Ø 10 mm, čisticí kartáč SCF, vyfukovací pumpu PCF, kladivo a momentový klíč s nástavcem 17 mm.
Vyvrtejte otvor
Vyznačte polohu podle návrhu. Vrtejte kolmo vrtákem Ø 10 mm do hloubky zvolené v tabulce; nepoškoďte výztuž.
Vyčistěte vrt
Vrt vyčistěte kartáčem SCF nejméně třikrát a vyfoukejte pumpou PCF nejméně třikrát.
Osaďte kotvu
Skrz otvor v upevňovaném dílu zasuňte smontovanou kotvu lehkými údery kladiva do zvolené hloubky.
Dotáhněte matici
Matici dotáhněte momentovým klíčem na 30 Nm. Podložka musí dosednout na upevňovaný díl.
Otázky, které pomohou při výběru
Mohu kotvu použít v betonu s trhlinami nebo venku?
Tento typ je určený pro beton bez trhlin v suchém interiéru. Pro beton s trhlinami nebo venkovní prostředí vyberte kotvu, jejíž posouzení pokrývá daný podklad a prostředí.
Jak silný díl mohu upevnit?
Největší tloušťku dílu pro obě hloubky uvádí tabulka. Použijte i ostatní montážní hodnoty z jedné skupiny.
Jaký vrták a moment potřebuji?
Použijte vrták do betonu Ø 10 mm a momentový klíč 17 mm. Matici dotáhněte na 30 Nm.
Lze spoj zatížit hned po montáži?
Ano, po správném osazení a dotažení na předepsaný moment v rozsahu navrženého zatížení. Mechanický spoj nepotřebuje čas na vytvrzení.
