    Domů / Tesařské a nábytkové Kování / Prvky / Nohy sloupu a kotevní patky pilíře / Nohy/patky sloupu s roxorem do betonu - Pevné / 150x60x120mm - (rox 20x200mm) 1ks - Kotevní patka /noha - pevná

    150x60x120mm - (rox 20x200mm) 1ks - Kotevní patka /noha - pevná

    Kód: WSS15
    WSS140
    161 Kč 131 Kč bez DPH Měrná cena: 161 Kč / 1 ks
    Skladem (36 ks)
    Můžeme doručit do:
    21.10.2026

    Pevná kotevní patka TZ WSS15 ve tvaru U s roxorem pro kotvení dřevěného sloupu do betonového základu.

    Detailní informace

    Detailní popis produktu

    Pevná kotevní patka TZ WSS15 pro dřevěný sloup

    Kotevní patka TZ WSS15 je pevná ocelová opora ve tvaru U pro spojení dřevěného sloupu s betonovým základem. Její šířka je 150 mm. Dvě bočnice tvoří sedlo pro hranol a drží jeho spodní konec ze dvou stran, což usnadňuje přípravu spoje mezi dřevem a betonem.

    Pod oporou je přivařený roxor pro kotvení do betonu. Horní část přenáší upevnění dřevěného sloupu do ocelové patky; spodní trn ji spojuje s navrženým kotvením v základu. Otvory v bočnicích poskytují místa pro připevnění dřeva vhodnými spojovacími prvky.

    Pevná patka se používá například u sloupků altánů, přístřešků a dalších dřevěných konstrukcí, pokud jejich rozměr odpovídá zvolené opoře. Těleso je z pozinkované oceli. Pro funkci celého spoje je podstatné dosednutí hranolu, upevnění do dřeva a správně navržené zakotvení roxoru.

    Výběr patky

    Šířku patky vyberte podle skutečného rozměru hranolu. Způsob kotvení a upevňovací prvky určete podle konstrukce a betonového základu.

    Rozměr:
    150x60x120 mm
    Šířka:
    150 mm
    Hloubka:
    60 mm
    Výška:
    120mm
    Tloušťka plechu:
     4 mm
    Rozměr roxoru:Ø 20 × 200 mm
    Montážní otvory:
    ⌀11 mm - 6x
    Materiál:
    FE - pozinkovaná ocel
    Povrchová úprava:
    Zinek
    Obsah balení:
    1 ks
    WSS15 – autentická fotografie kotevní patky

    Způsob montáže

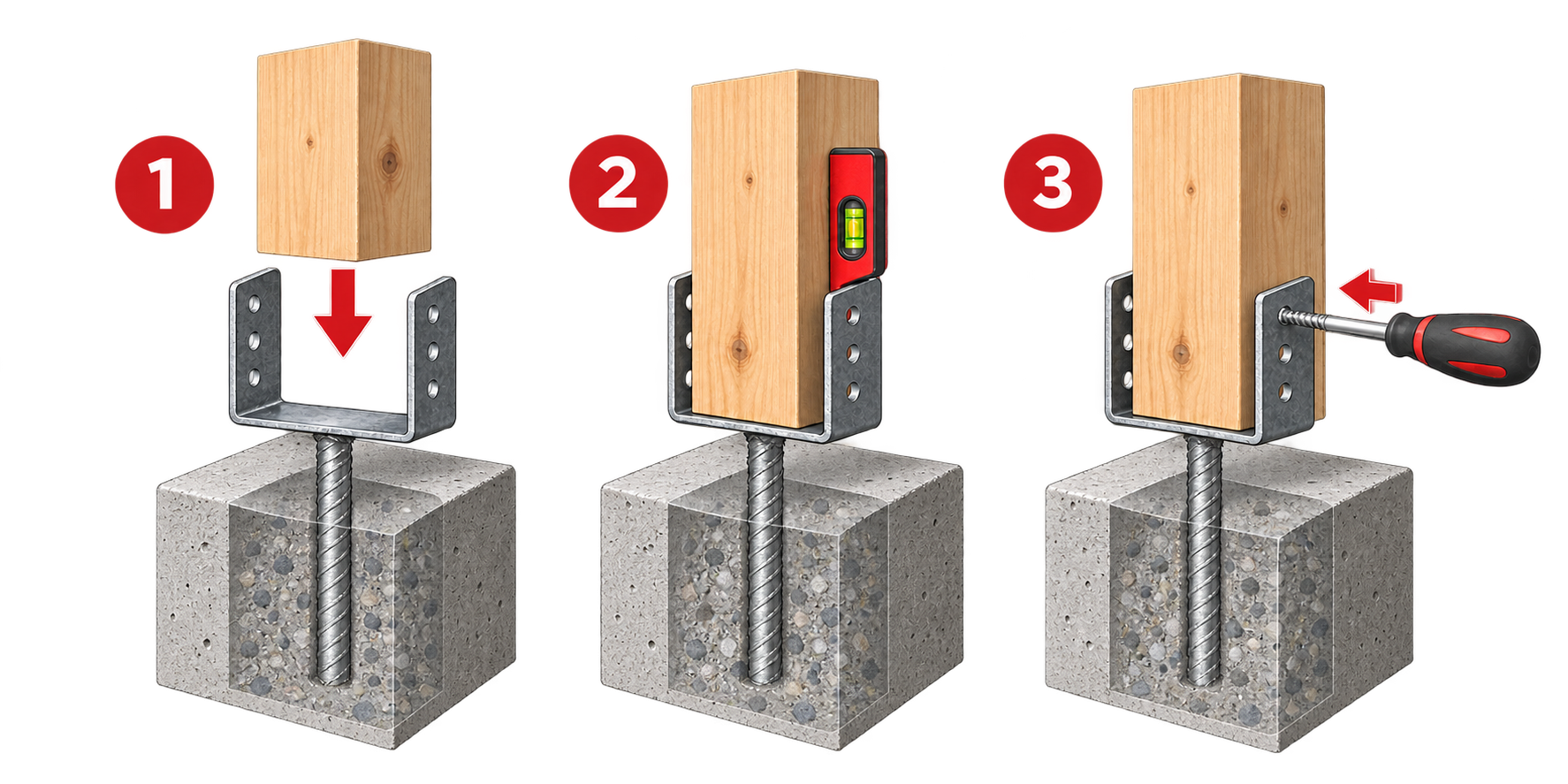

    Ilustrační připojení patky WSS15 k dřevěnému sloupu a základu Ilustrační připojení patky WSS15 k dřevěnému sloupu a základu.

    Ilustrace znázorňuje princip osazení a upevnění patky. Konkrétní kotvení a spojovací prvky určuje návrh konstrukce.

    1. Ověřte shodu šířky patky a dřevěného hranolu. Polohu a zakotvení roxoru připravte podle návrhu betonového základu.
    2. Sloup usaďte do pevného sedla, zkontrolujte jeho dosednutí a požadovanou polohu.
    3. Dřevo spojte s bočnicemi vhodnými upevňovacími prvky. Jejich typ, počet a vzdálenosti od hran určete podle návrhu spoje.

    Výhody a použití

    WSS10 – autentický rodinný detail: Pevné sedlo ve tvaru U

    Pevné sedlo ve tvaru U

    Dvě bočnice obepínají spodní část sloupu a vytvářejí oporu pro hranol odpovídající šířky.
    WSS10 – autentický rodinný detail: Připravené otvory v bočnicích

    Připravené otvory v bočnicích

    Umožňují připojit dřevo k ocelové patce bez vrtání nových otvorů do tělesa.
    WSS10 – autentický rodinný detail: Přivařený roxor

    Přivařený roxor

    Ocelový trn tvoří spodní část patky určenou pro navržené kotvení do betonu.

    S námi budete vždy spokojeni!

    150x60x120mm - (rox 20x200mm) 1ks - Kotevní patka /noha - pevná

    14 dní na vrácení

    Veškeré zboží, které chcete vrátit do 14 dnů, vezmeme zpět bez udání důvodu. Dokonce Vám zajistíme i kurýra na převzetí zboží až k Vám domů!
    150x60x120mm - (rox 20x200mm) 1ks - Kotevní patka /noha - pevná

    Odesíláme do 24 hodin

    Veškeré zboží skladem vždy odesíláme do 24 hodin. Objednávky provedené do 15:00 odesíláme ve stejný pracovní den.
    150x60x120mm - (rox 20x200mm) 1ks - Kotevní patka /noha - pevná

    Bezpečný nákup

    Jsme ověřený e-shop se 100% spokojeností zákazníků, o čemž svědčí i osobní hodnocení našich klientů. Přesvědčte se i vy o naší rychlosti a kvalitě prodeje!
    150x60x120mm - (rox 20x200mm) 1ks - Kotevní patka /noha - pevná

    Individuální přístup

    Pokud máte jakékoli dotazy ohledně našich produktů a služeb, neváhejte nám kdykoli během pracovní doby zavolat. Rádi vám poradíme a pomůžeme. Jsme tady pro Vás!

    Doplňkové parametry

    Kategorie: Nohy/patky sloupu s roxorem do betonu - Pevné
    Hmotnost: 0.8 kg
