    100x110-160mm - (rox 20x70mm) 1ks - Kotevní patka / noha s Podstavou - Nastavitelná

    Kód: WSP2
    WSP2
    170 Kč 138 Kč bez DPH Měrná cena: 170 Kč / 1 ks
    Skladem (30 ks)
    Můžeme doručit do:
    21.10.2026

    Nastavitelná kotevní patka TZ WSP2 s roxorem pro spojení dřevěného sloupu s betonovým základem. Posuvné bočnice umožňují přizpůsobit šířku opory hranolu.

    Detailní informace

    Detailní popis produktu

    Nastavitelná kotevní patka TZ WSP2 pro dřevěný sloup

    Kotevní patka TZ WSP2 spojuje dřevěný sloup s betonovým základem. Dva ocelové boční díly se posouvají vůči sobě, takže lze šířku opory nastavit v rozsahu 110–160 mm. Patka se přizpůsobí skutečné šířce hranolu a používá se při kotvení sloupků altánů, přístřešků a dalších dřevěných konstrukcí.

    Bočnice obepínají sloup ze dvou stran. Připravené otvory umožňují připevnit dřevo k ocelové opoře a šroubové spojení spodních částí zajišťuje zvolenou šířku. Připojení patky k základu tvoří ocelový roxor; tento typ proto vybírejte také podle způsobu připravovaného kotvení do betonu.

    Provedení WSP má pod krátkým roxorem spodní podstavnou desku. Deska vytváří samostatnou plochu pro spojení se základem, zatímco horní opora drží dřevěný sloup. Pozinkovaná ocel tvoří těleso patky i její povrchovou ochranu.

    Výběr patky

    Zvolte rozsah, do kterého spadá skutečná šířka sloupu. Provedení spodní části a upevnění vyberte podle návrhu základu a konstrukce.

    Rozměr:100 × 110–160 mm
    Šířka:110–160 mm
    Výška:
    100 mm
    Tloušťka plechu:
     4 mm
    Rozměr roxoru:Ø 20 × 70 mm
    Montážní otvory:
    ⌀11 mm - 10x
    Materiál:
    FE - pozinkovaná ocel
    Povrchová úprava:
    Zinek
    Obsah balení:
    1 ks

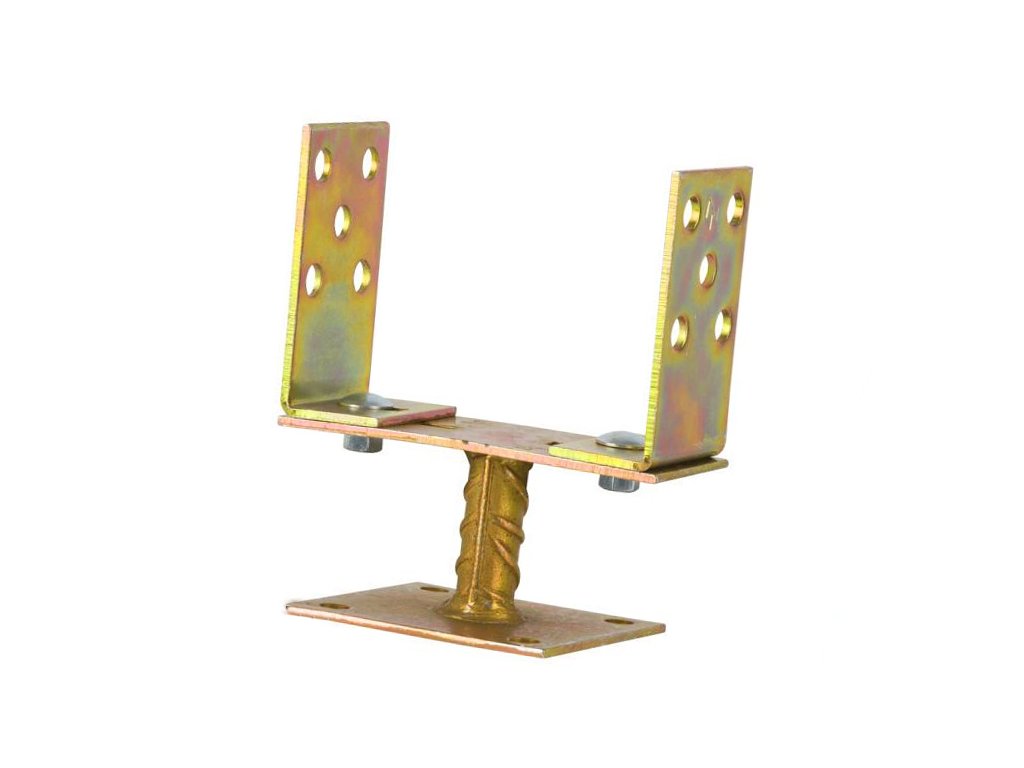

    WSP2 – autentická fotografie kotevní patky

    Způsob montáže

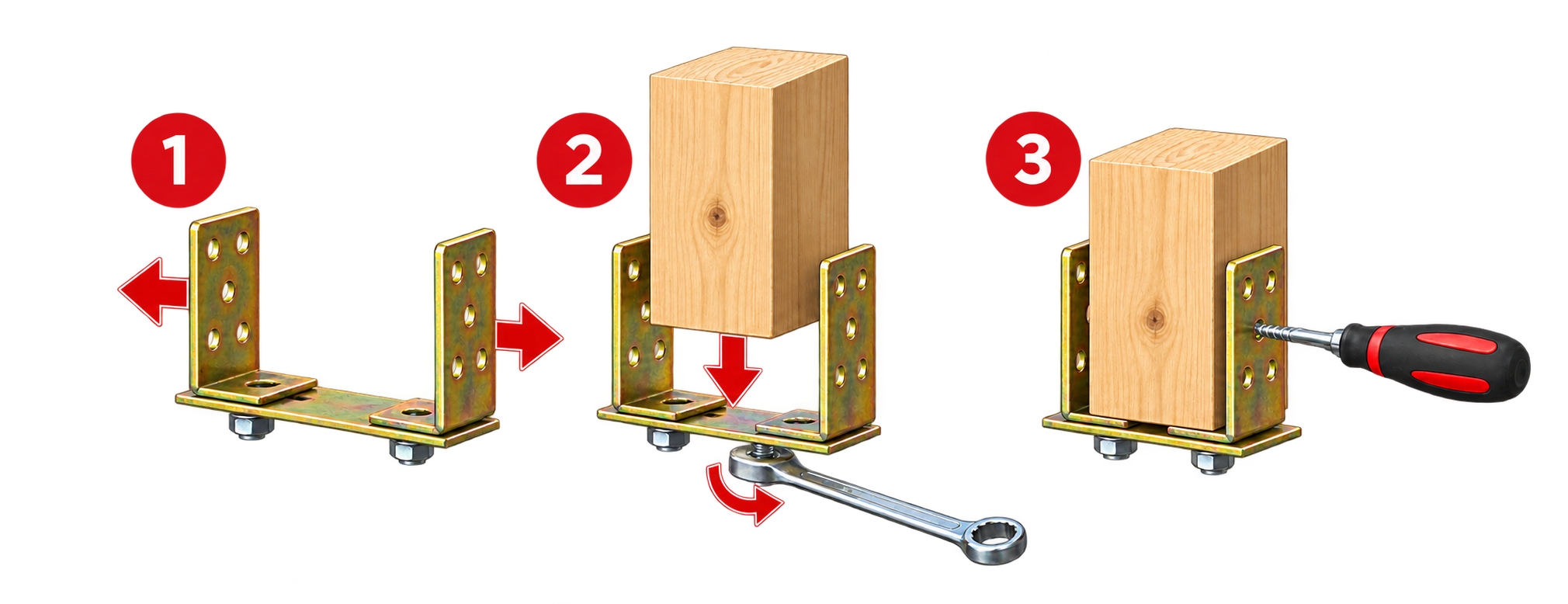

    Ilustrační nastavení a upevnění dřeva v horní opoře patky Ilustrační nastavení a upevnění dřeva v horní opoře patky.

    Ilustrace znázorňuje princip nastavení horní opory a upevnění dřevěného sloupu. Zakotvení spodní části patky určuje návrh konstrukce.

    1. Před osazením ověřte šířku sloupu a připravte způsob spojení spodní části patky s betonovým základem podle návrhu konstrukce.
    2. Bočnice nastavte podle sloupu a zajistěte jejich vzájemné šroubové spojení. Zkontrolujte dosednutí dřeva do opory.
    3. Připevnění přes otvory v bočnicích, typ spojovacích prvků a jejich počet určete podle návrhu spoje. Před zatížením zkontrolujte polohu a upevnění sloupu.

    Výhody a použití

    WSP1 – autentický rodinný detail: Nastavitelná šířka

    Nastavitelná šířka

    Posuvné bočnice se přizpůsobí šířce dřevěného sloupu v rozsahu tohoto typu.
    WSP1 – autentický rodinný detail: Bočnice s upevňovacími otvory

    Bočnice s upevňovacími otvory

    Opora drží sloup ze dvou stran; připravené otvory slouží ke spojení oceli se dřevem.
    WSP1 – autentický rodinný detail: Spodní podstavná deska

    Spodní podstavná deska

    Deska pod krátkým roxorem vytváří plochu pro připojení k betonovému základu.
